Масляный радиатор трубопроводы (4) — HITACHI EX30

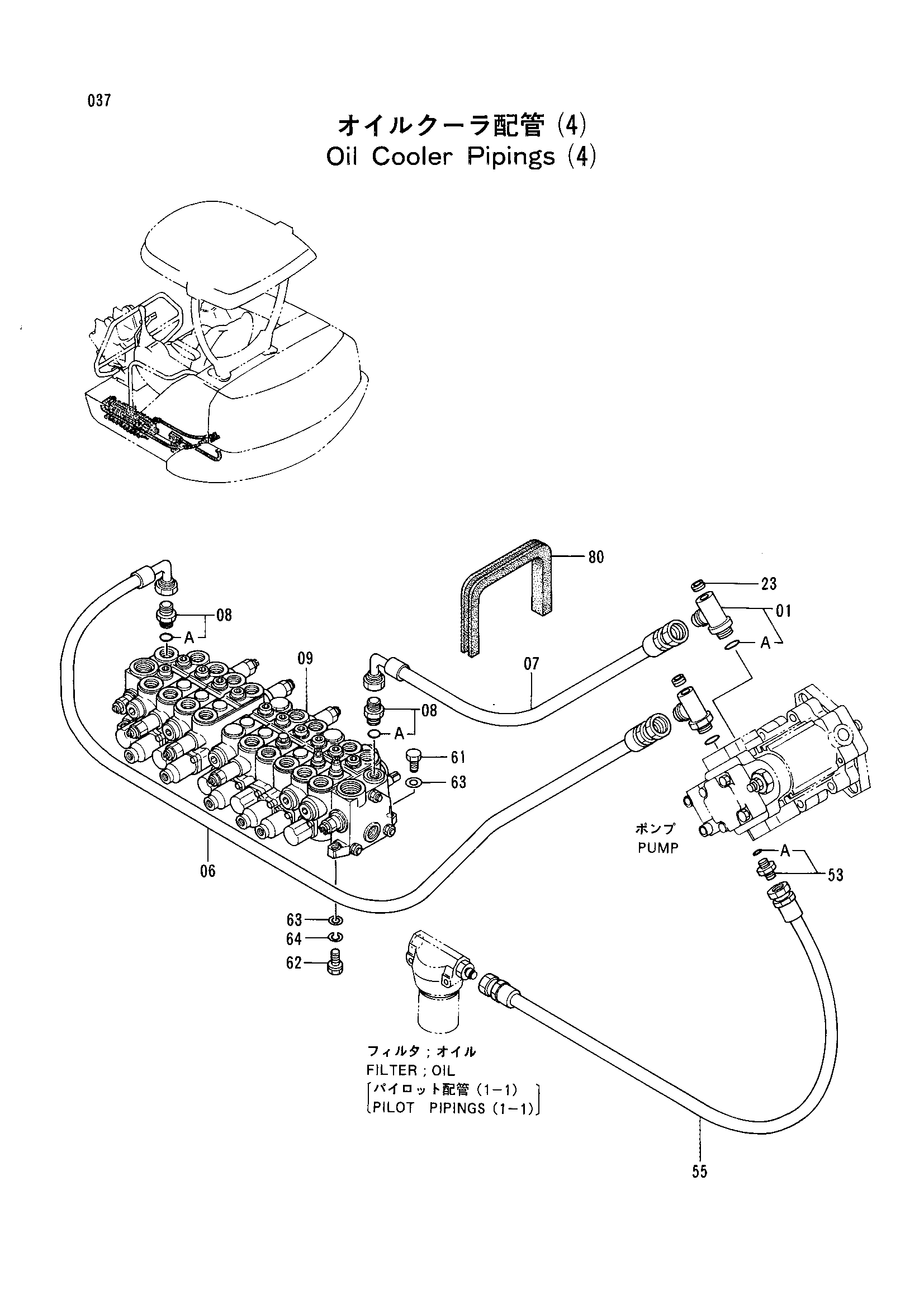

Заводская схема «Масляный радиатор трубопроводы (4)» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4278671 | Тройник | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4290317 | Шланг | 1 |
| 07 | 4295180 | Шланг | 1 |
| 08 | 4210361 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4267998 | Гидрораспределитель | 1 |
| 23 | 94-2022 | Пробка | 2 |
| 53 | 4200466 | Адаптер | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4290337 | Шланг | 1 |
| 61 | J901030 | Болт | 2 |
| 62 | J011025 | Болт с шайбой | 2 |
| 63 | A590110 | Плоская шайба | 4 |
| 64 | A590910 | Пружинная шайба | 2 |
| 80 | 4279327 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
