Масляный радиатор трубопроводы (5) — HITACHI EX30

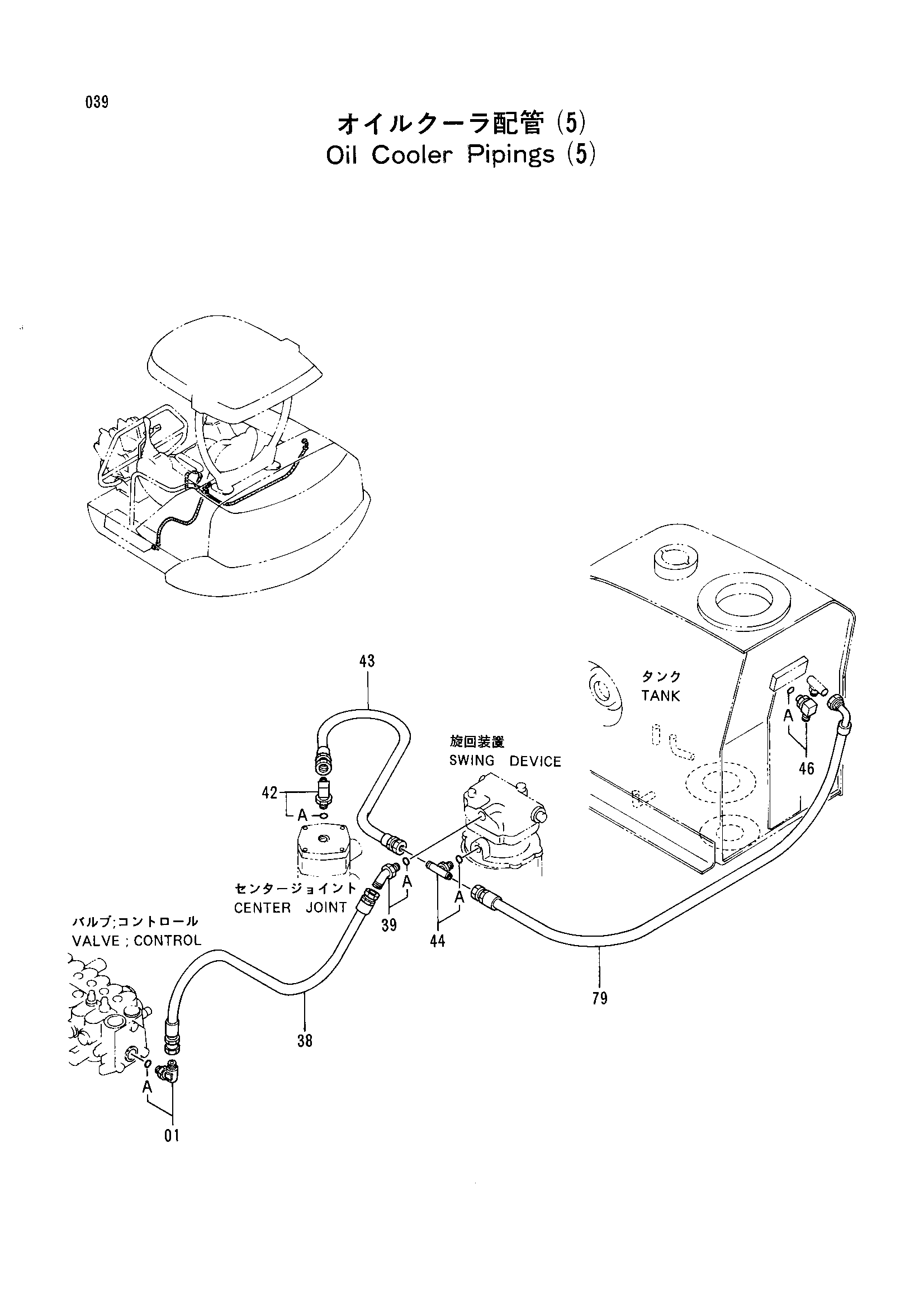

Заводская схема «Масляный радиатор трубопроводы (5)» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200471 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4269837 | Шланг | 1 |
| 39 | 4190244 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4277654 | Угловой штуцер | 1 |
| 42A | R26448R | Уплотнительное кольцо | 1 |
| 43 | 4290170 | Шланг | 1 |
| 44 | 4208472 | Тройник | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4200471 | Угловой штуцер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 79 | 4292901 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
