.Гидрораспределитель (3/4) — HITACHI EX30

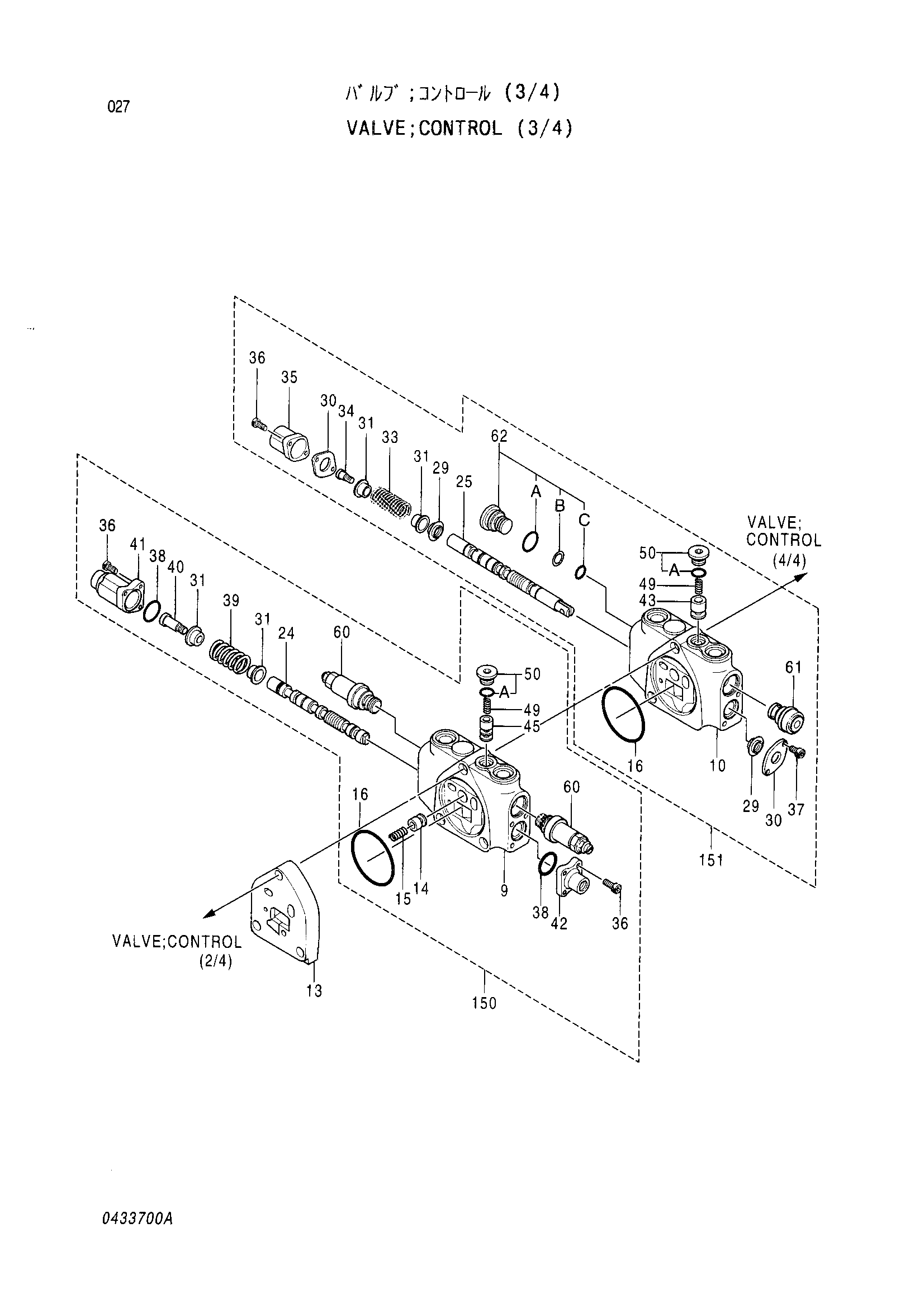

Заводская схема «.Гидрораспределитель (3/4)» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4267998 | Гидрораспределитель (3/4) | 1 | |
| 14 | 0433501 | Клапан | 1 |
| 15 | 0433502 | Пружина | 1 |
| 16 | 0433401 | Уплотнительное кольцо | 2 |
| 29 | 0433406 | Масляное уплотнение | 2 |
| 30 | 0209415 | Пластина | 2 |
| 31 | 0433407 | Седло пружины | 4 |
| 33 | 0433408 | Пружина | 1 |
| 34 | 0433409 | Болт | 1 |
| 35 | 0433410 | Колпачок | 1 |
| 36 | 0432911 | Болт с внутренним шестигранником | 8 |
| 37 | 0209423 | Болт с внутренним шестигранником | 2 |
| 38 | 0433411 | Уплотнительное кольцо | 2 |
| 39 | 0433412 | Пружина | 1 |
| 40 | 0433413 | Болт | 1 |
| 41 | 0433414 | Колпачок | 1 |
| 42 | 0433415 | Колпачок | 1 |
| 43 | 0433416 | Обратный клапан | 1 |
| 45 | 0433703 | Обратный клапан | 1 |
| 49 | 0433417 | Пружина | 2 |
| 50 | 0432920 | Пробка | 2 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 0433511 | Клапан | 2 |
| 61 | 0433704 | Клапан | 1 |
| 62 | 0433512 | Пробка | 1 |
| 62A | 4509181 | Уплотнительное кольцо | 1 |
| 62B | 0433513 | Опорное кольцо | 1 |
| 62C | 0408410 | Уплотнительное кольцо | 1 |
| 150 | 0433705 | Корпус в сборе | 1 |
| 151 | 0433706 | Корпус в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
