Рама — HITACHI EX280H-5

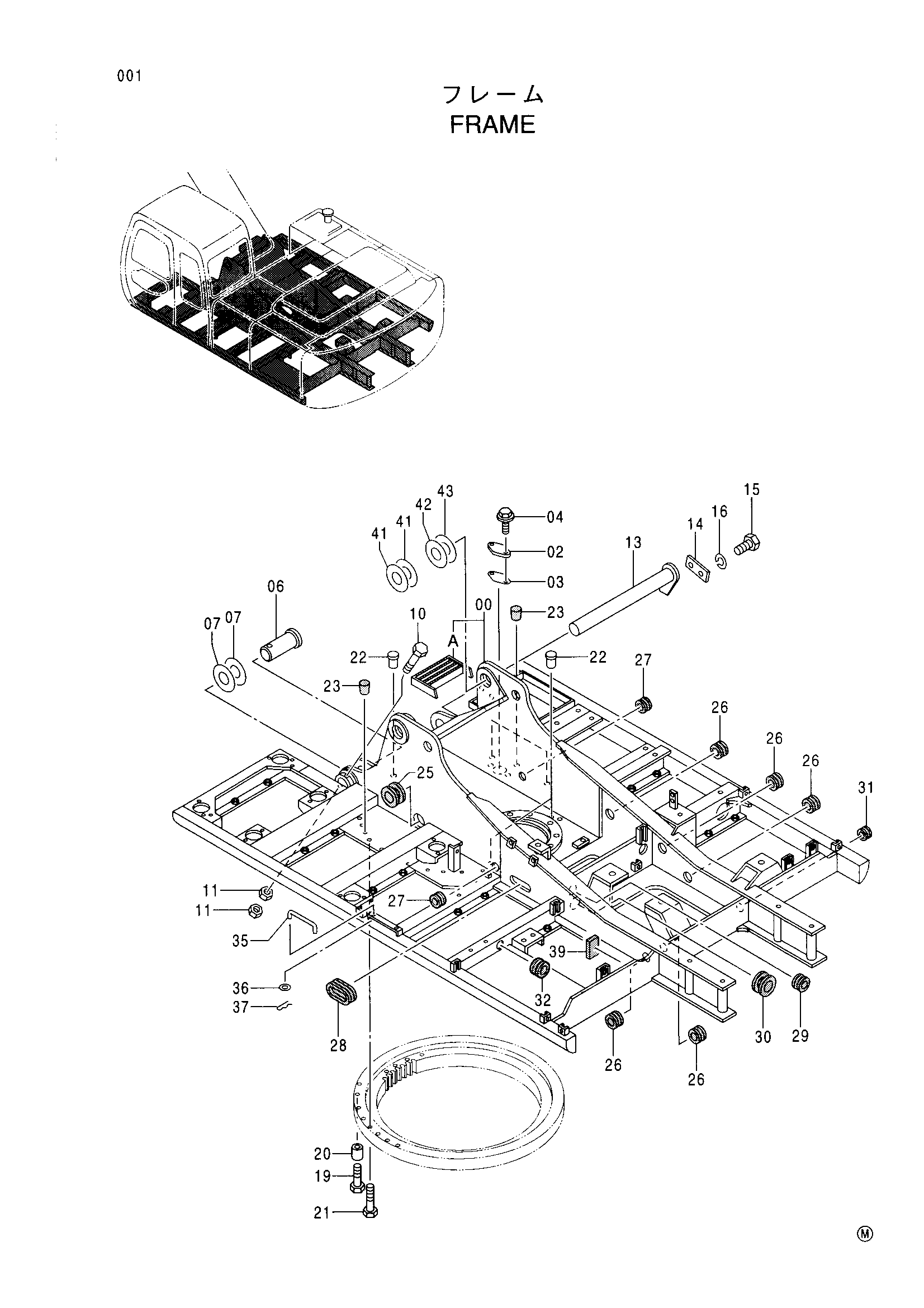

Заводская схема «Рама» для HITACHI EX280H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004973 | Рама основной | 1 |
| 00A | 8060798 | Ступень | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 06 | 3075546 | Палец | 2 |
| 07 | 4144513 | Регулировочная шайба 1.2 | 4 |
| 10 | 4371649 | Болт | 2 |
| 11 | J950020 | Гайка | 4 |
| 13 | 8047037 | Палец | 1 |
| 14 | 4199833 | Пластина | 1 |
| 15 | J922045 | Болт | 2 |
| 16 | J257220 | Пружинная шайба | 2 |
| 19 | J922212 | Болт <270, LC> | 4 |
| 19 | J922212 | Болт <280H, LCH> | 8 |
| 20 | 4381637 | Проставка <270, LC> | 4 |
| 20 | 4381637 | Проставка <280H, LCH> | 8 |
| 21 | J922203 | Болт <270, LC> | 30 |
| 21 | J922203 | Болт <280H, LCH> | 26 |
| 22 | 4355382 | Установочный штифт | 3 |
| 23 | 431578 | Пробка | 2 |
| 25 | 4191977 | Резиновая втулка | 1 |
| 26 | 4201749 | Резиновая втулка | 5 |
| 27 | 4257181 | Резиновая втулка | 2 |
| 28 | 4275015 | Резиновая втулка | 1 |
| 29 | 4255530 | Резиновая втулка | 1 |
| 30 | 4201986 | Резиновая втулка | 1 |
| 31 | 4210661 | Резиновая втулка | 1 |
| 32 | 4201995 | Резиновая втулка | 1 |
| 35 | 4341788 | Стойка | 1 |
| 36 | A590108 | Плоская шайба | 1 |
| 37 | 4022697 | Стопорный палец | 1 |
| 39 | 4353990 | Резиновая прокладка | 1 |
| 41 | 4144513 | Регулировочная шайба 1.2 | 2 |
| 42 | 4144512 | Регулировочная шайба 2.3 | 1 |
| 43 | 4144511 | Регулировочная шайба 3.2 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX280H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
