Стрела трубопроводы (гидромолот и гидроножницы) — HITACHI EX280H-5

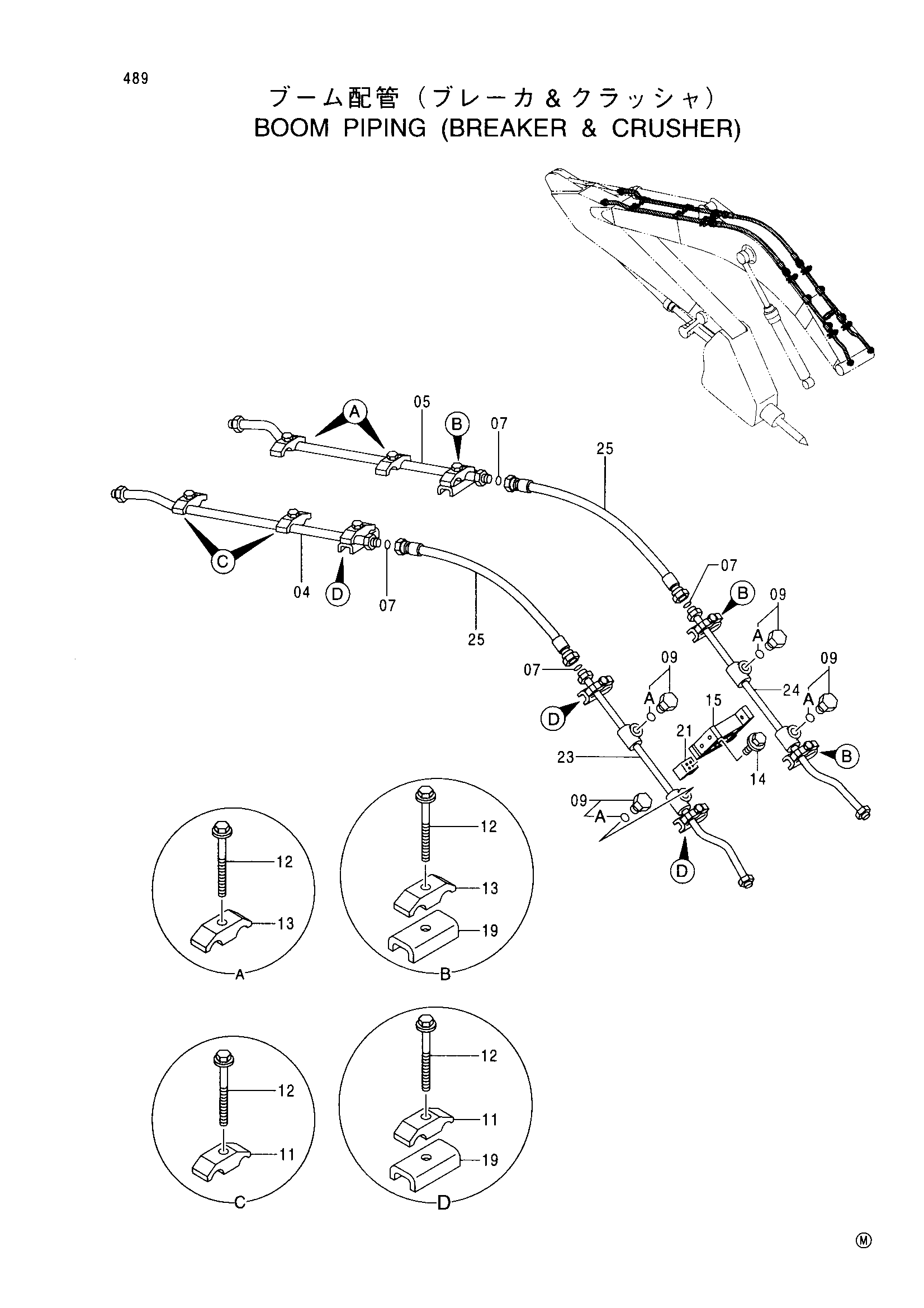

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)» для HITACHI EX280H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8068828 | Трубка | 1 |
| 05 | 8068829 | Трубка | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 09 | 4174542 | Пробка | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4153488 | Хомут трубки | 5 |
| 12 | J011265 | Болт с шайбой | 10 |
| 13 | 4189860 | Хомут трубки | 5 |
| 14 | J021230 | Болт с шайбой | 4 |
| 15 | 8068827 | Кронштейн | 1 |
| 19 | 9735916 | Седло винта | 6 |
| 21 | 4280185 | Седло винта | 1 |
| 23 | 9748979 | Трубка | 1 |
| 24 | 9748978 | Трубка | 1 |
| 25 | 4286876 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX280H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
