Гусеничная цепь (600G)(лубрикатед тип)<270LC> — HITACHI EX280H-5

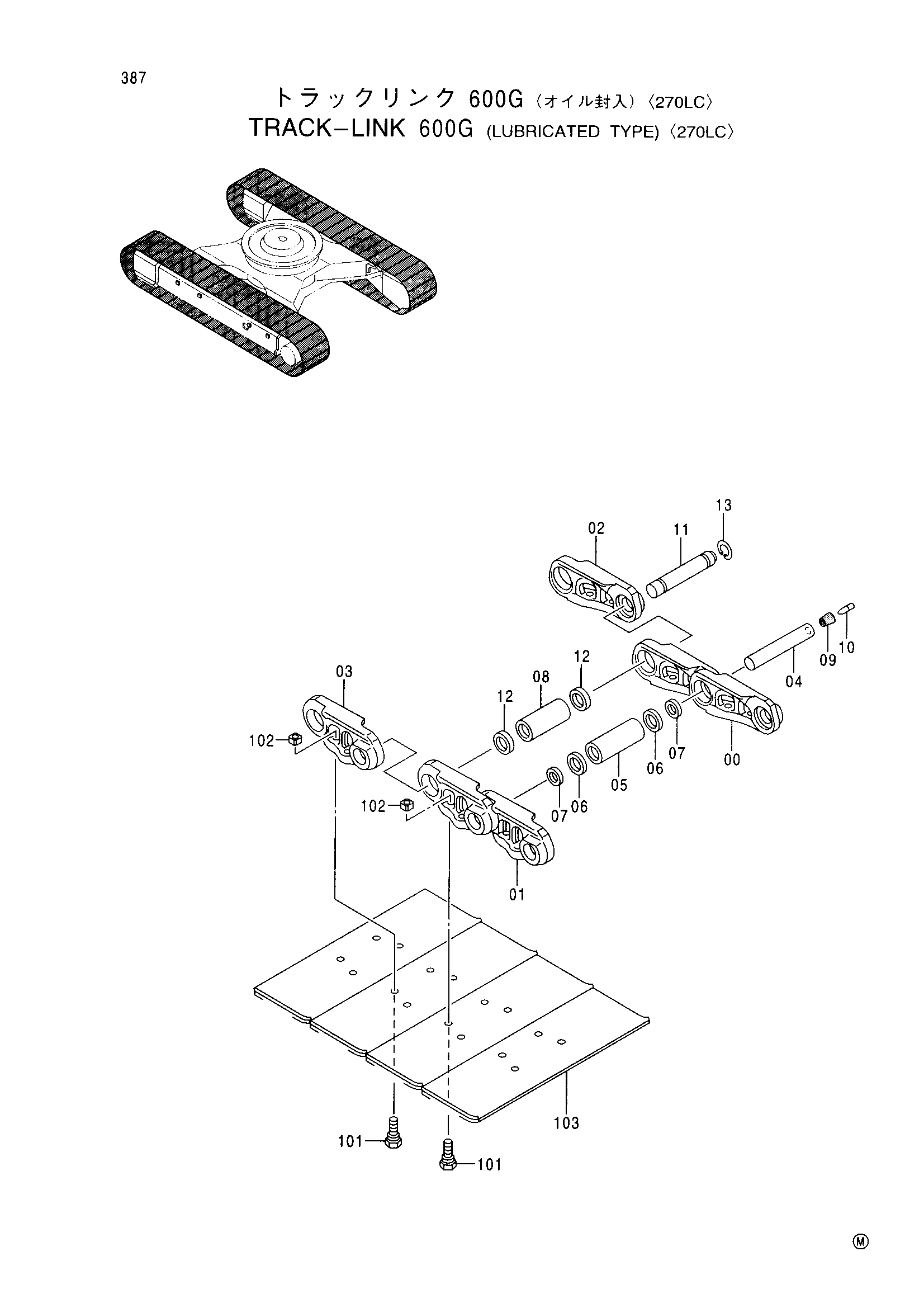

Заводская схема «Гусеничная цепь (600G)(лубрикатед тип)<270LC>» для HITACHI EX280H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9138427 | Гусеничная цепь в сборе | 2 | |
| 00-13 | 9138428 | Гусеничная цепь в сборе | 1 |
| 00 | 3079839 | Гусеничная цепь B | 49 |
| 01 | 3079840 | Гусеничная цепь B | 49 |
| 02 | 3079847 | Гусеничная цепь M | 1 |
| 03 | 3079848 | Гусеничная цепь B | 1 |
| 04 | 3079841 | Палец | 49 |
| 05 | 3079842 | Втулка | 49 |
| 06 | 4388157 | Пылезащитное уплотнение | 98 |
| 07 | 4388158 | Кольцо упорный | 98 |
| 08 | 3079849 | Соединительная втулка | 1 |
| 09 | 4369311 | Ограничитель резиновый | 49 |
| 10 | 4369310 | Пробка | 49 |
| 11 | 4336501 | Соединительный палец | 1 |
| 12 | 4264458 | Втулка | 2 |
| 13 | 4186653 | Кольцо | 1 |
| 101 | 4143721 | Болт башмак | 200 |
| 102 | 3060205 | Гайка | 200 |
| 103 | 2017537 | Башмак грунтозацеп | 50 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX280H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
