Крышка (1) — HITACHI EX280H-5

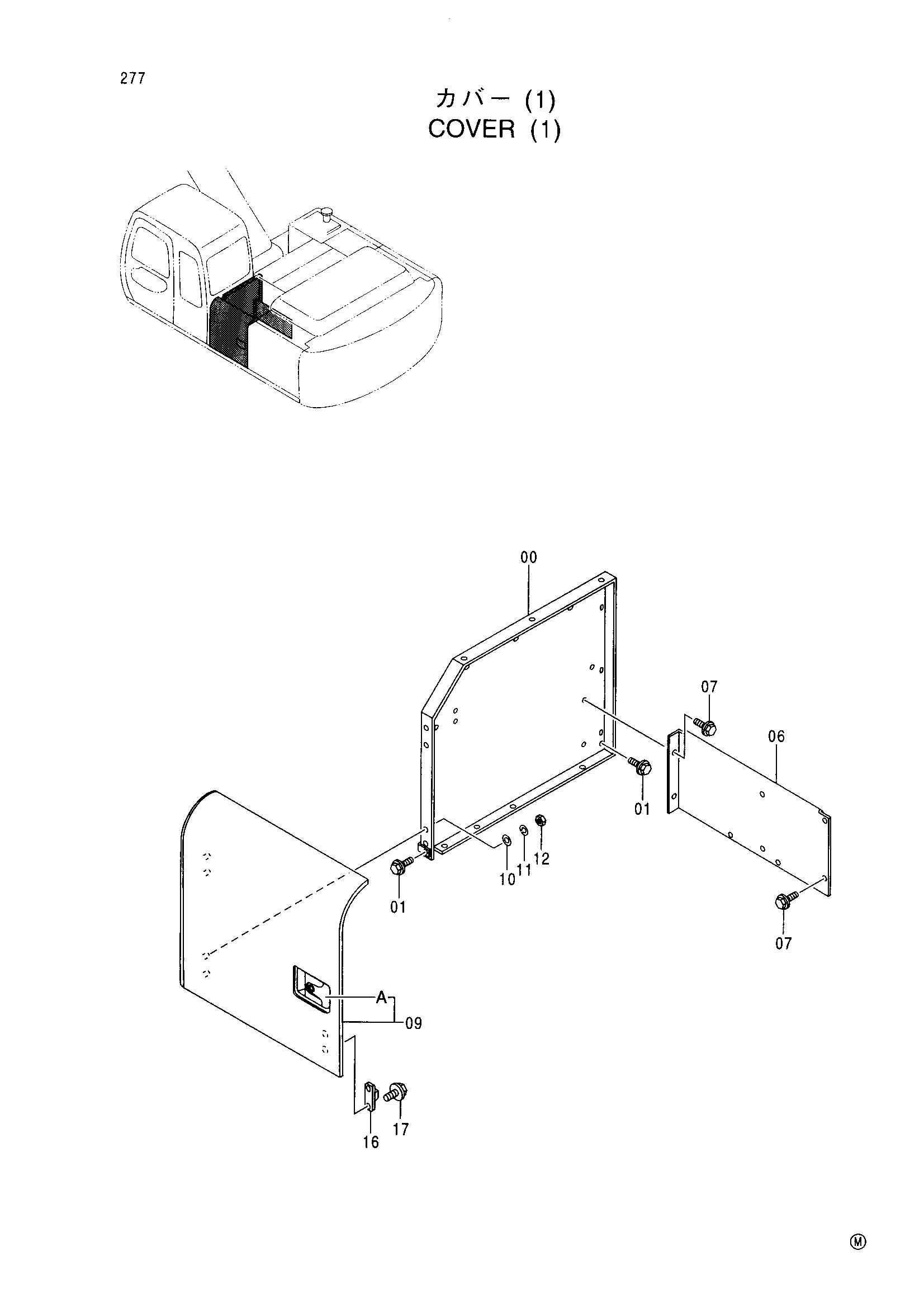

Заводская схема «Крышка (1)» для HITACHI EX280H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029365 | Крышка | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 06 | 3073384 | Крышка | 1 |
| 07 | J031025 | Болт с шайбой | 6 |
| 09 | 5004713 | Дверь | 1 |
| 09A | 4361637 | Дверь блокировка<для сервисный детали> | 1 |
| 09A | 4361763 замена: 4361637 | Блокировка<для узел в сборе of машина> | 1 |
| 10 | A590110 | Плоская шайба | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | J950010 | Гайка | 4 |
| 16 | 4175254 | Ограничитель | 1 |
| 17 | J020614 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX280H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
