Механизм натяжения <270, LC> — HITACHI EX280H-5

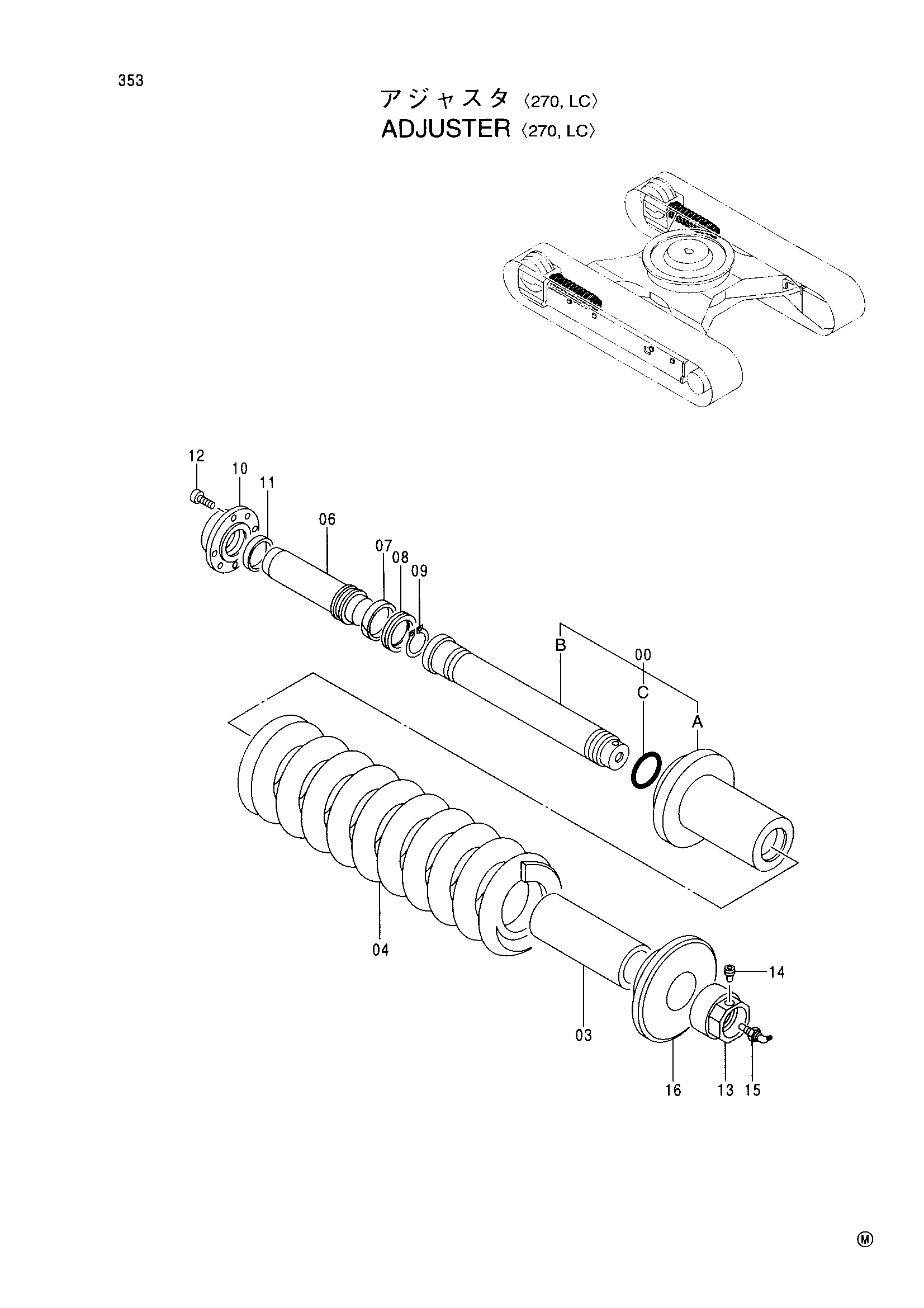

Заводская схема «Механизм натяжения <270, LC>» для HITACHI EX280H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9150230 | Механизм натяжения в сборе | 2 | |
| 00 | 9150231 | Гидроцилиндр. в сборе | 1 |
| 00A | 3075540 | Гидроцилиндр | 1 |
| 00B | 3075541 | Шток | 1 |
| 00C | 4140481 | Уплотнительное кольцо | 1 |
| 03 | 4367690 | Проставка | 1 |
| 04 | 3053244 | Пружина | 1 |
| 06 | 3036517 | Шток поршня | 1 |
| 07 | 4182363 | Износостойкое кольцо | 1 |
| 08 | 4137866 | U-образная манжета | 1 |
| 09 | 991349 | Стопорное кольцо | 1 |
| 10 | 3053246 | Фланец | 1 |
| 11 | 4264035 | Пылезащитное уплотнение | 1 |
| 12 | M341022 | Болт с внутренним шестигранником | 4 |
| 13 | 3075543 | Гайка | 1 |
| 14 | 4248106 | Пробка | 1 |
| 15 | 4255055 | Клапан | 1 |
| 16 | 3076799 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX280H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
