Многофункциональный рычаг трубопроводы (1)<выбор> — HITACHI EX280H-5

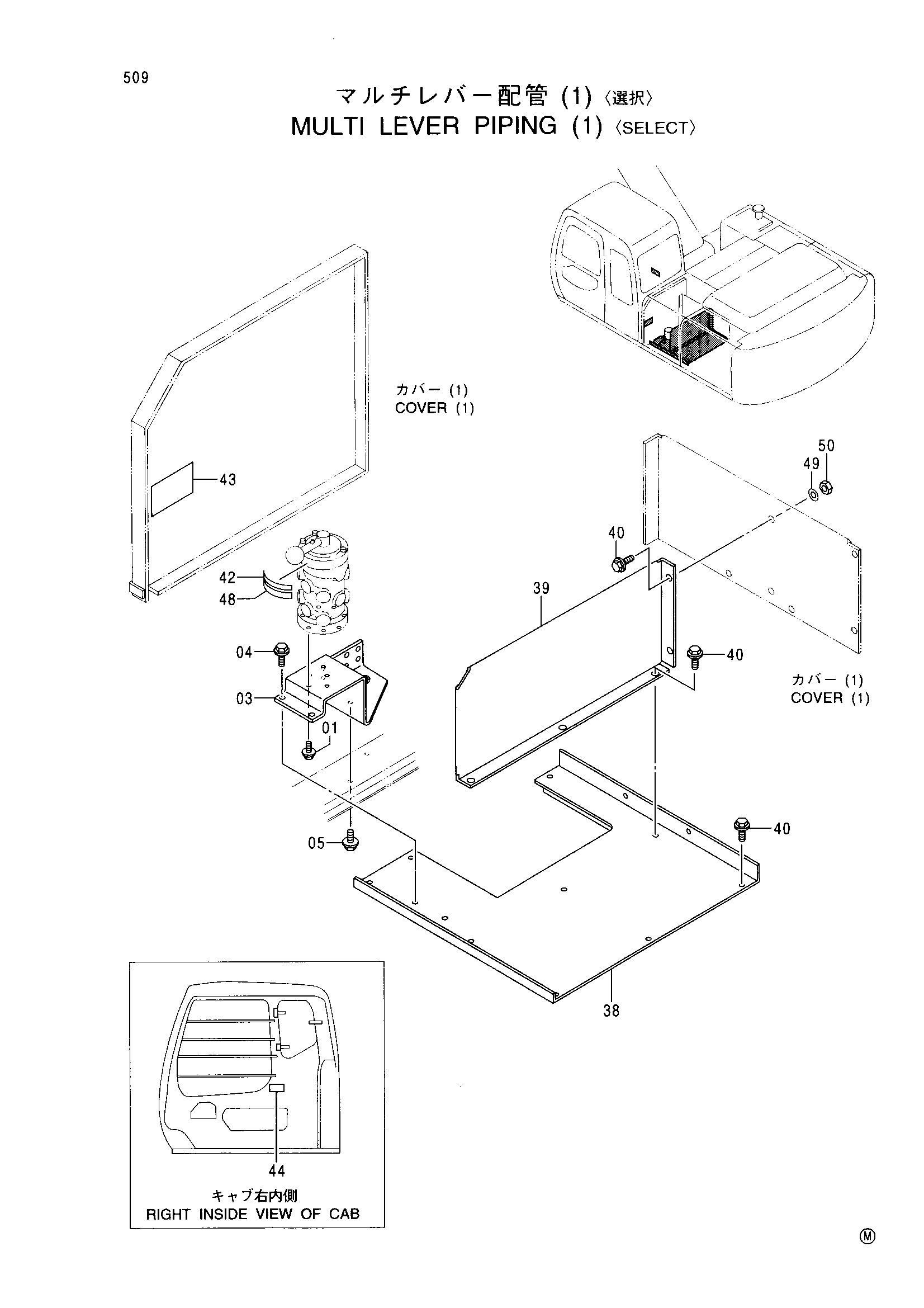

Заводская схема «Многофункциональный рычаг трубопроводы (1)<выбор>» для HITACHI EX280H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J010818 | Болт с шайбой | 4 |
| 03 | 8062403 | Кронштейн | 1 |
| 04 | J031030 | Болт с шайбой | 2 |
| 05 | J021030 | Болт с шайбой | 2 |
| 38 | 7030628 | Крышка | 1 |
| 39 | 3073733 | Крышка | 1 |
| 40 | J031025 | Болт с шайбой | 11 |
| 42 | 4288347 | Информационная табличка | 1 |
| 43 | 3059267 | Информационная табличка | 1 |
| 44 | 4288249 | Пластина (к-тйпе) | 1 |
| 44 | 4288250 | Пластина (х-тйпе) | 1 |
| 44 | 4288251 | Пластина (м-тйпе) | 1 |
| 44 | 4288252 | Пластина (й-тйпе) | 1 |
| 48 | 4289810 | Информационная табличка | 1 |
| 49 | J217083 | Шайба | 2 |
| 50 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX280H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
