Гусеничная цепь <270LC> — HITACHI EX280H-5

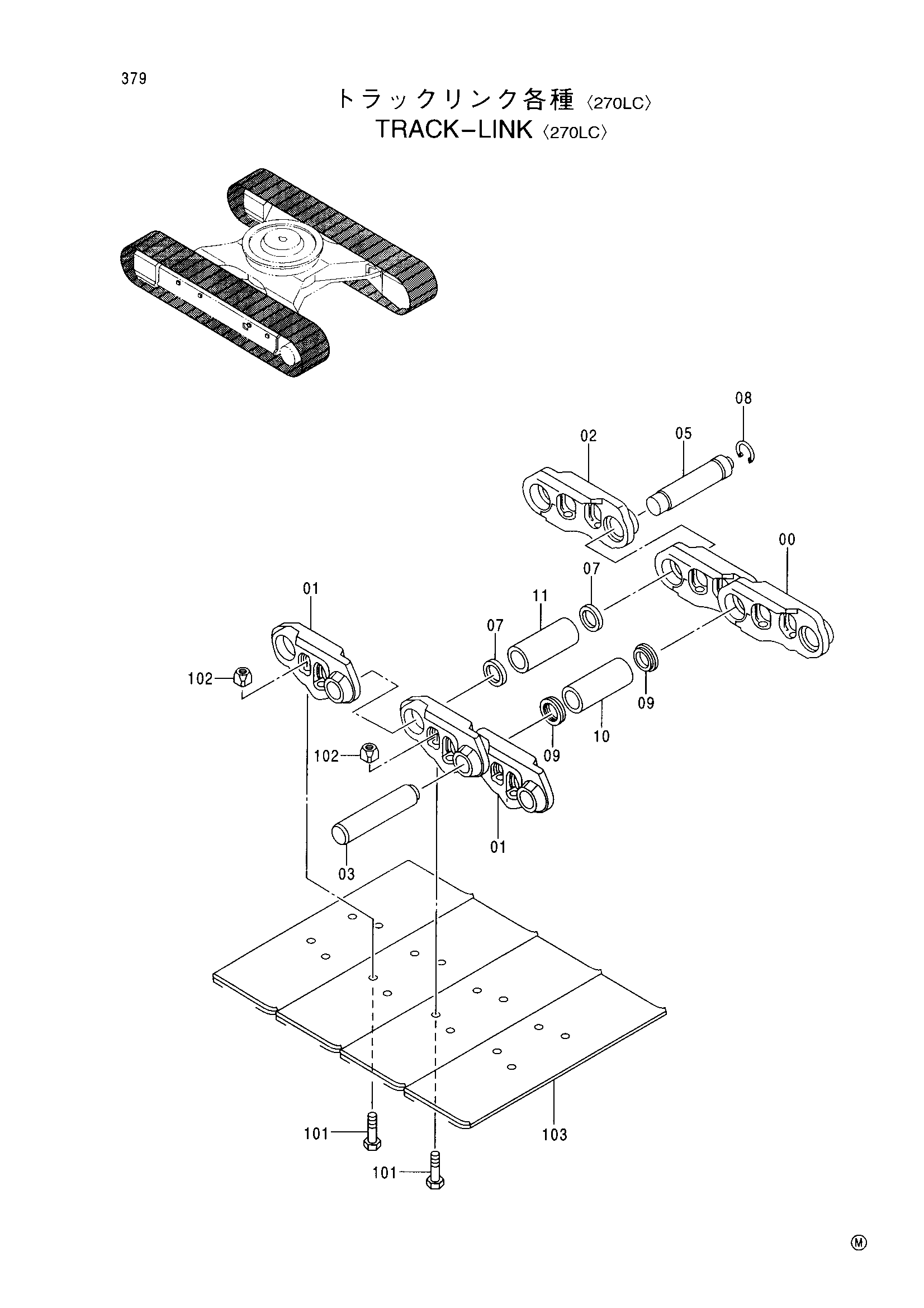

Заводская схема «Гусеничная цепь <270LC>» для HITACHI EX280H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9115181 | Гусеничная цепь в сборе (600G) | 2 | |
| 9115184 | Гусеничная цепь в сборе (800G) | 2 | |
| 9115188 | Гусеничная цепь в сборе (910A) | 2 | |
| 9115190 | Гусеничная цепь в сборе (600F) | 2 | |
| 00-11 | 9145327 замена: 9180909 | Гусеничная цепь в сборе | 1 |
| 00-11 | 9180909 | Гусеничная цепь в сборе | 1 |
| 00 | 1022094 | Гусеничная цепь B | 49 |
| 01 | 1022095 | Гусеничная цепь B | 50 |
| 02 | 3074676 | Гусеничная цепь M | 1 |
| 03 | 4358599 | Палец | 49 |
| 05 | 4358601 | Соединительный палец | 1 |
| 07 | 4358602 | Втулка | 2 |
| 08 | 4358603 | Кольцо | 1 |
| 09 | 4358600 замена: 4378892 | Уплотнение | 98 |
| 09 | 4378892 | Уплотнение | 98 |
| 10 | 3074677 | Втулка | 49 |
| 11 | 3074678 | Соединительная втулка | 1 |
| 101 | 4143721 | Болт (грунтозацеп) | 200 |
| 101 | 4162768 | Болт башмак (триангле) | 200 |
| 101 | 4172924 | Болт башмак (плоский) | 200 |
| 102 | 3060205 | Гайка | 200 |
| 103 | 1005894 | Башмак (910A) | 50 |
| 103 | 1017271 | Башмак плоский (600F) | 50 |
| 103 | 2016578 | Башмак грунтозацеп (800G) | 50 |
| 103 | 2017537 | Башмак грунтозацеп (600G) | 50 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX280H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
