Навесное оборудование педаль — HITACHI EX27UNA

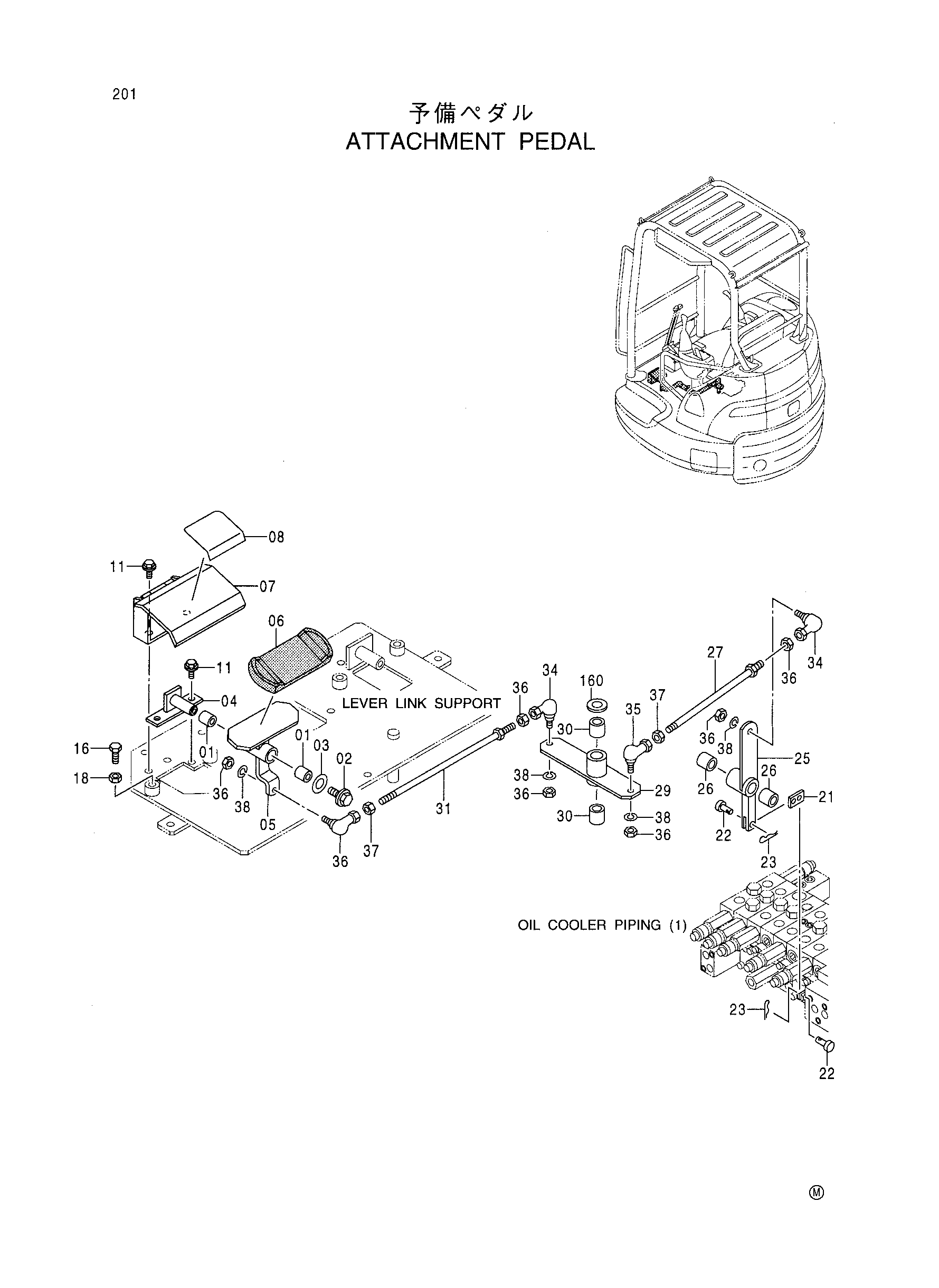

Заводская схема «Навесное оборудование педаль» для HITACHI EX27UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4280298 | Втулка | 2 |
| 02 | J080820 | Болт с шайбой | 1 |
| 03 | 4346037 | Шайба | 1 |
| 04 | 8078328 | Кронштейн | 1 |
| 05 | 8078330 | Тяга | 1 |
| 06 | 4374008 | Резиновая прокладка | 1 |
| 07 | 8074332 | Крышка | 1 |
| 08 | 4345731 | Лента | 1 |
| 11 | J090820 | Болт с шайбой | 4 |
| 16 | J960845 | Болт | 2 |
| 18 | J231108 | Гайка | 2 |
| 21 | 4333080 | Тяга | 1 |
| 22 | 4279607 | Палец | 2 |
| 23 | 4365839 | Стопорный палец | 2 |
| 25 | 8076148 | Тяга | 1 |
| 26 | 4280298 | Втулка | 2 |
| 27 | 9752599 | Шток | 1 |
| 29 | 9752606 | Тяга | 1 |
| 30 | 4280298 | Втулка | 2 |
| 31 | 9752600 | Шток | 1 |
| 34 | 4287792 | Шарнир | 2 |
| 35 | 4287793 | Соединение шарик(левый) | 2 |
| 36 | J231108 | Гайка | 6 |
| 37 | M580008 | Гайка (левый) | 2 |
| 38 | J252108 | Пружинная шайба | 4 |
| 160 | 4294498 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
