Поворотная колонна — HITACHI EX27UNA

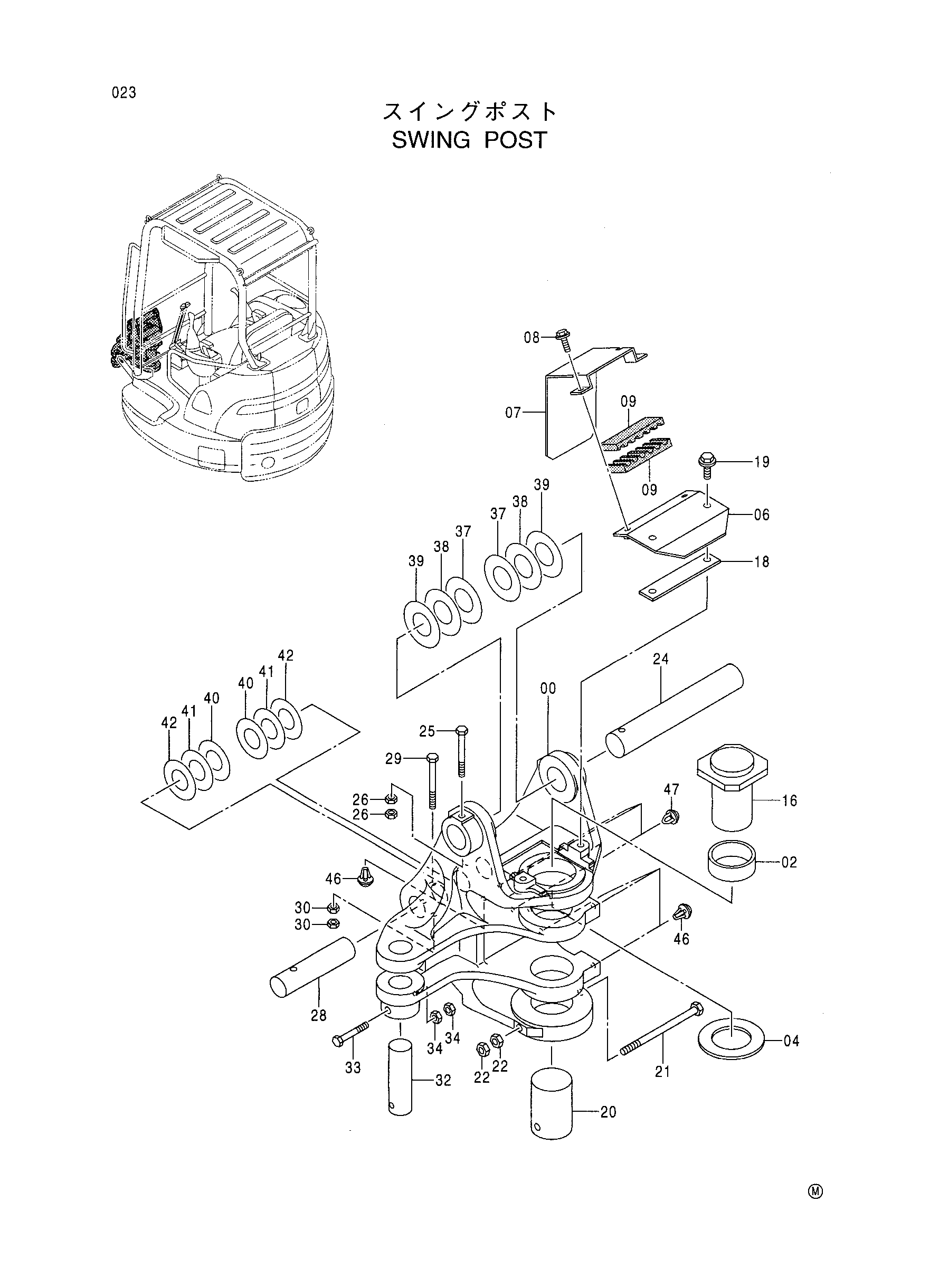

Заводская схема «Поворотная колонна» для HITACHI EX27UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003400 | Свингпост | 1 |
| 02 | 4416297 | Втулка | 1 |
| 04 | 4416304 | Упорная пластина | 1 |
| 06 | 8075498 | Крышка | 1 |
| 07 | 3085237 | Крышка | 1 |
| 08 | J090820 | Болт с шайбой | 2 |
| 09 | 4427927 | Резиновая прокладка | 2 |
| 16 | 9752210 | Палец | 1 |
| 18 | 4416303 | Пластина | 1 |
| 19 | J051230 | Болт с шайбой | 2 |
| 20 | 4416300 | Палец | 1 |
| 21 | J971213 | Болт | 1 |
| 22 | J231212 | Гайка | 2 |
| 24 | 4416302 | Палец | 1 |
| 25 | J971095 | Болт | 1 |
| 26 | J231210 | Гайка | 2 |
| 28 | 4416301 | Палец | 1 |
| 29 | J971000 | Болт | 1 |
| 30 | J231210 | Гайка | 2 |
| 32 | 4416366 | Палец | 1 |
| 33 | J971090 | Болт | 1 |
| 34 | J231210 | Гайка | 2 |
| 37 | 4354256 | Регулировочная шайба 0.5 | 2 |
| 38 | 4354257 | Регулировочная шайба 0.8 | 2 |
| 39 | 4354258 | Регулировочная шайба 1.0 | 2 |
| 40 | 4352136 | Регулировочная шайба 0.9 | 2 |
| 41 | 4354259 | Регулировочная шайба 0.8 | 2 |
| 42 | 4354260 | Регулировочная шайба 1.0 | 2 |
| 46 | 4288579 | Пробка | 4 |
| 47 | 4361804 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
