Пилотные гидролинии (1-1) — HITACHI EX27UNA

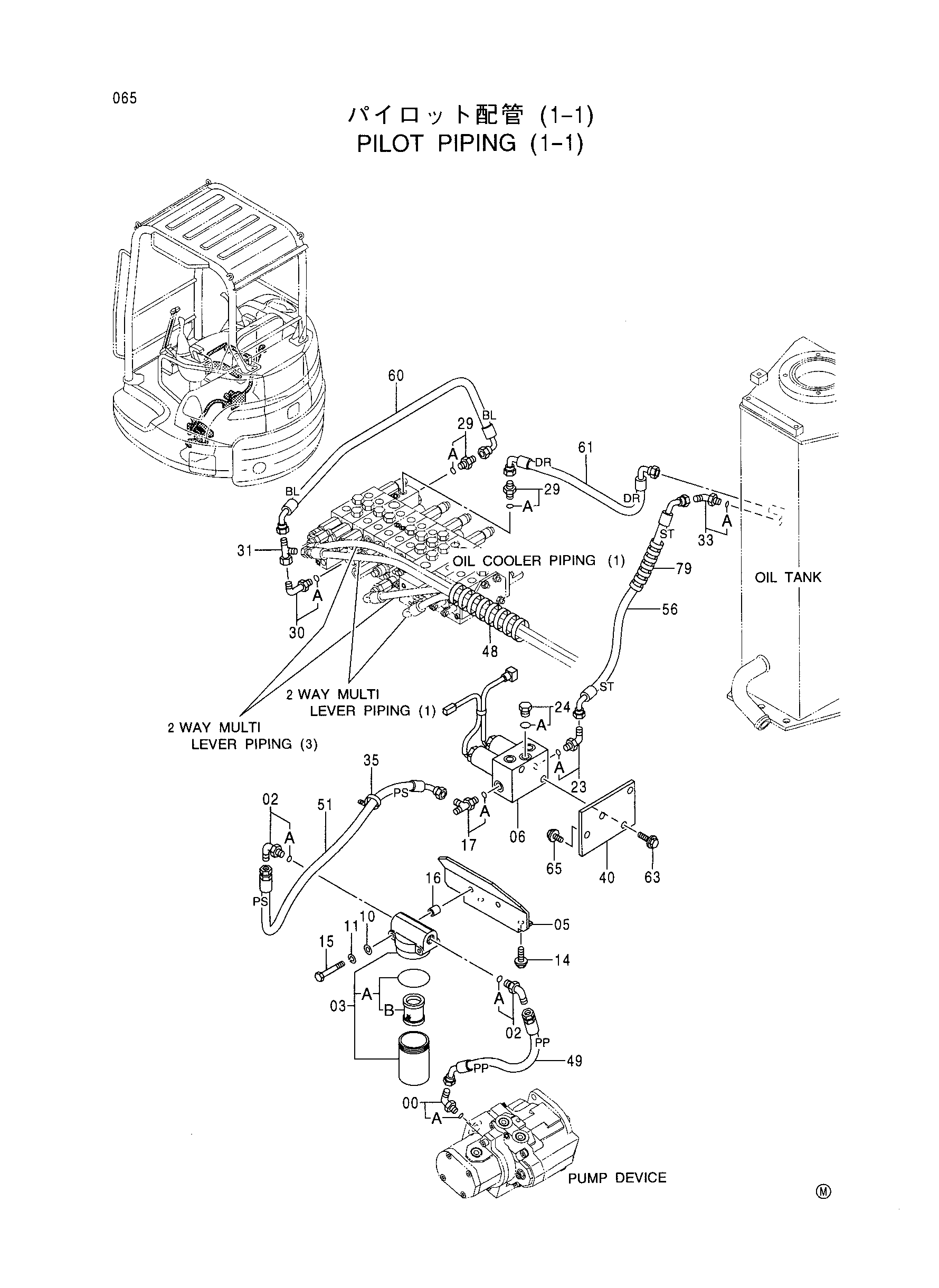

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI EX27UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4037761 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4094319 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4272379 | Масляный фильтр | 1 |
| 03A | 4294130 | Элемент(с уплотнительное кольцо) | 1 |
| 03B | 4294129 | Элемент | 1 |
| 05 | 8074142 | Кронштейн | 1 |
| 06 | 4415398 | Электромагнитный клапан | 1 |
| 10 | J253106 | Плоская шайба | 2 |
| 11 | J252106 | Пружинная шайба | 2 |
| 14 | J090825 | Болт с шайбой | 2 |
| 15 | J960675 | Болт | 2 |
| 16 | 4277425 | Проставка | 2 |
| 17 | 4368225 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4037761 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4093624 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4042030 | Адаптер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4368213 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4420020 | Унион S | 1 |
| 33 | 4037761 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4190253 | Зажим | 1 |
| 40 | 4423123 | Пластина | 1 |
| 48 | 4320661 | Защитный кожух | 1 |
| 49 | 4428036 | Шланг | 1 |
| 51 | 4427897 | Шланг | 1 |
| 56 | 4427896 | Шланг | 1 |
| 60 | 4427903 | Пластиковый шланг | 1 |
| 61 | 4427904 | Пластиковый шланг | 1 |
| 63 | J051030 | Болт с шайбой | 2 |
| 65 | J090835 | Болт с шайбой | 2 |
| 79 | 4395984 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
