Управление педаль (стрела поворот) — HITACHI EX27UNA

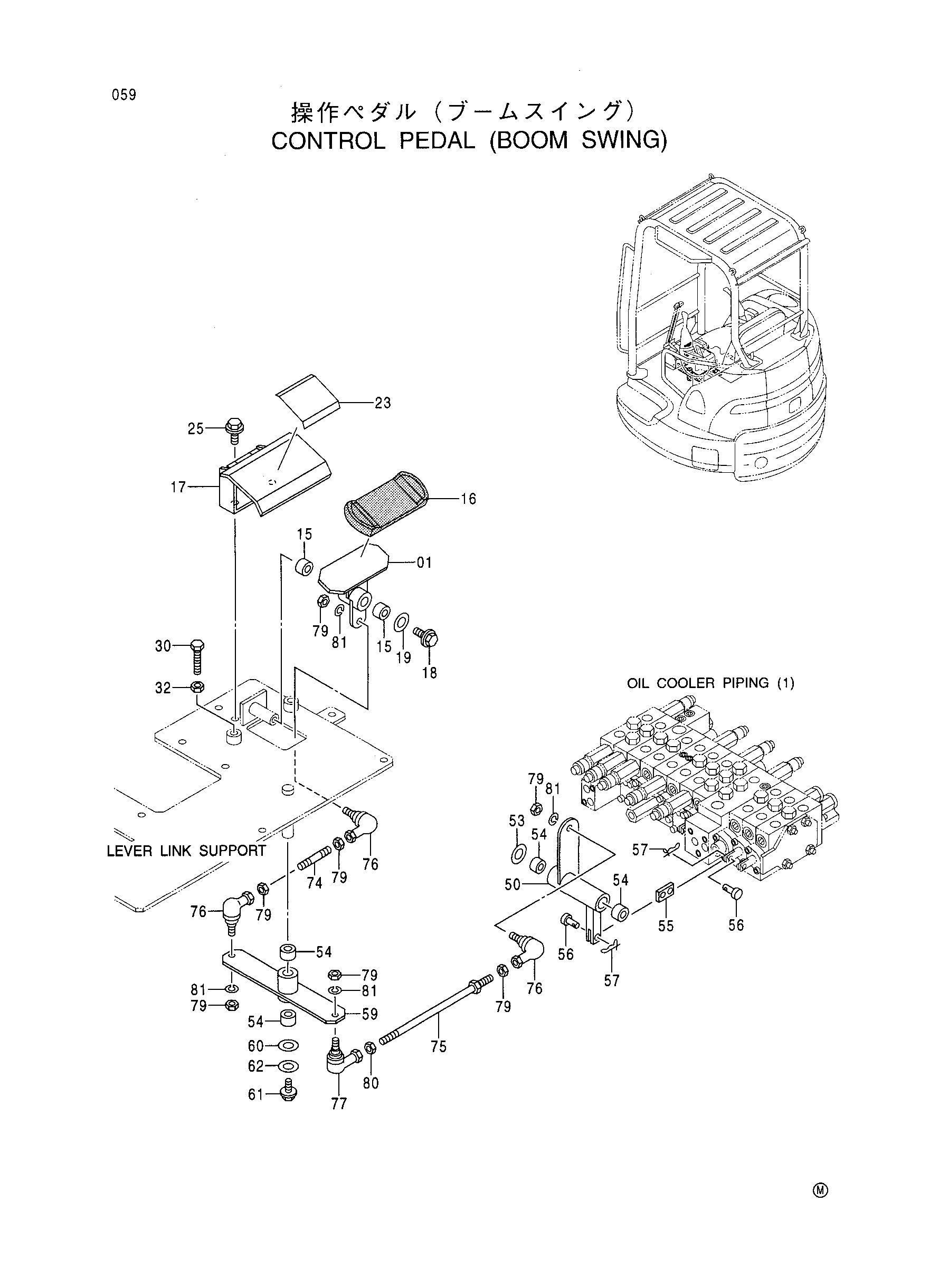

Заводская схема «Управление педаль (стрела поворот)» для HITACHI EX27UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8074028 | Тяга | 1 |
| 15 | 4280298 | Втулка | 2 |
| 16 | 4374008 | Резиновая прокладка | 1 |
| 17 | 8074332 | Крышка | 1 |
| 18 | J080820 | Болт с шайбой | 1 |
| 19 | 4346037 | Шайба | 1 |
| 23 | 4345731 | Лента | 1 |
| 25 | J090820 | Болт с шайбой | 2 |
| 30 | J960835 | Болт | 2 |
| 32 | J231108 | Гайка | 2 |
| 50 | 8076149 | Тяга | 1 |
| 53 | 4294498 | Регулировочная шайба 0.5 | 1 |
| 54 | 4280298 | Втулка | 4 |
| 55 | 4333080 | Тяга | 1 |
| 56 | 4279607 | Палец | 2 |
| 57 | 4365839 | Стопорный палец | 2 |
| 59 | 9752605 | Тяга | 1 |
| 60 | 4294498 | Регулировочная шайба | 1 |
| 61 | J080820 | Болт с шайбой | 1 |
| 62 | 4346037 | Шайба | 1 |
| 74 | 4279541 | Шток | 1 |
| 75 | 9752599 | Шток | 1 |
| 76 | 4287792 | Шарнир | 3 |
| 77 | 4287793 | Соединение шарик(левый) | 1 |
| 79 | J231108 | Гайка | 7 |
| 80 | M580008 | Гайка (левый) | 1 |
| 81 | J252108 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
