Гидромотор — HITACHI EX27UNA

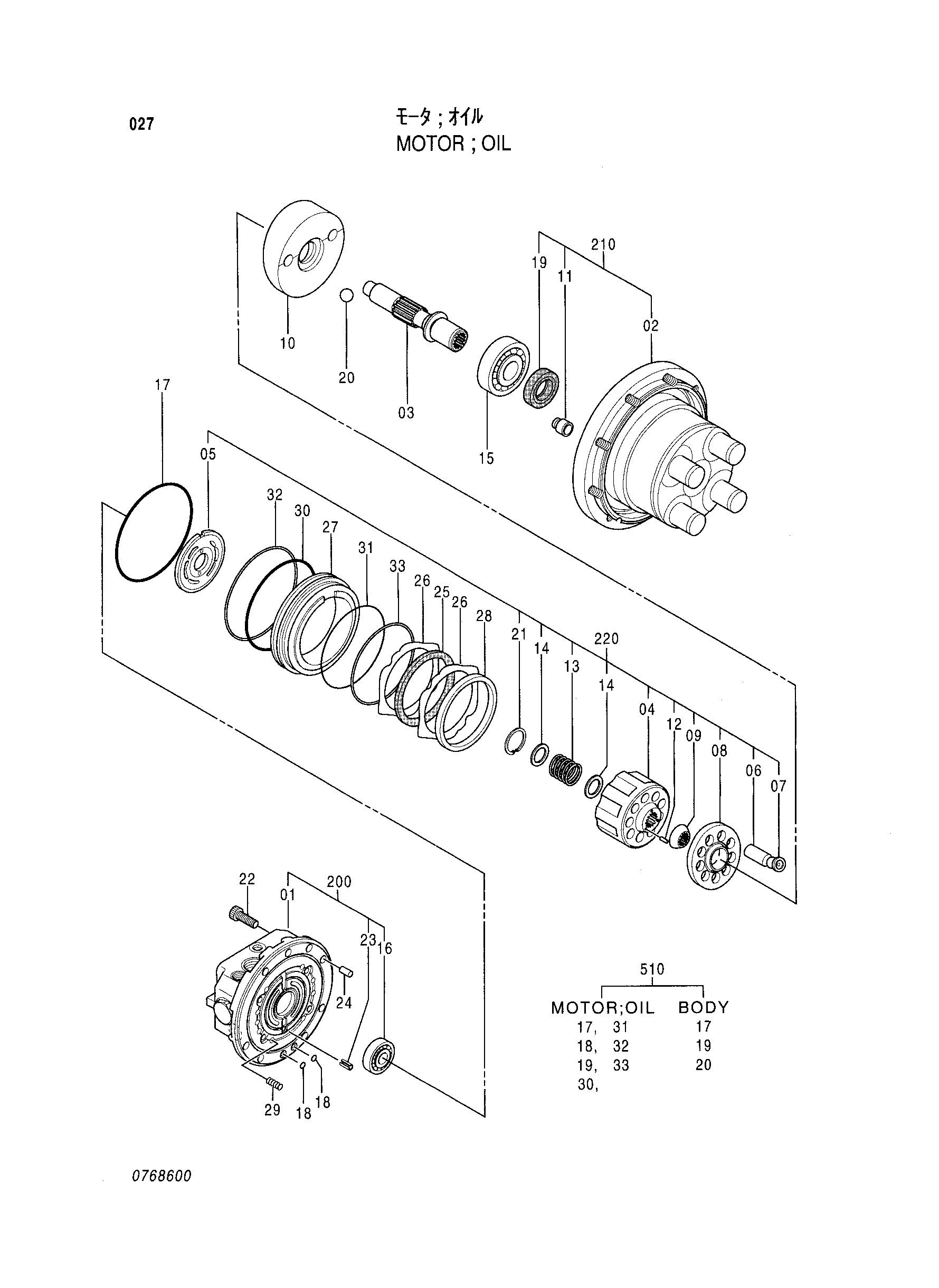

Заводская схема «Гидромотор» для HITACHI EX27UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 0658401 | Вал | 1 |
| 10 | 0748901 | Пластина | 1 |
| 15 | 0684605 | Шариковый подшипник | 1 |
| 16 | 0474202 | Подшипник | 1 |
| 17 | A811125 | Уплотнительное кольцо | 1 |
| 18 | 4506407 | Уплотнительное кольцо | 2 |
| 19 | 0474203 | Масляное уплотнение | 1 |
| 20 | 0636509 | Шарик | 2 |
| 21 | 0426904 | Стопорное кольцо | 1 |
| 22 | 0474204 | Винт | 7 |
| 23 | 0426906 | Пружинный штифт | 1 |
| 24 | 0473906 | Палец | 1 |
| 25 | 0730702 | Пластина | 1 |
| 26 | 0730703 | Пластина | 2 |
| 27 | 0730704 | Поршень | 1 |
| 28 | 0730705 | Проставка | 1 |
| 29 | 0768601 | Пружина | 8 |
| 30 | A811110 | Уплотнительное кольцо | 1 |
| 31 | A811100 | Уплотнительное кольцо | 1 |
| 32 | 0730707 | Опорное кольцо | 1 |
| 33 | 0478601 | Опорное кольцо | 1 |
| 200 | 0768602 | Корпус 1 комплект | 1 |
| 210 | 0768603 | Корпус 2 комплект | 1 |
| 220 | 0730710 | Гидроцилиндр. баррел комплект | 1 |
| 510 | 0730711 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
