Облицовка (1-2) — HITACHI EX27UNA

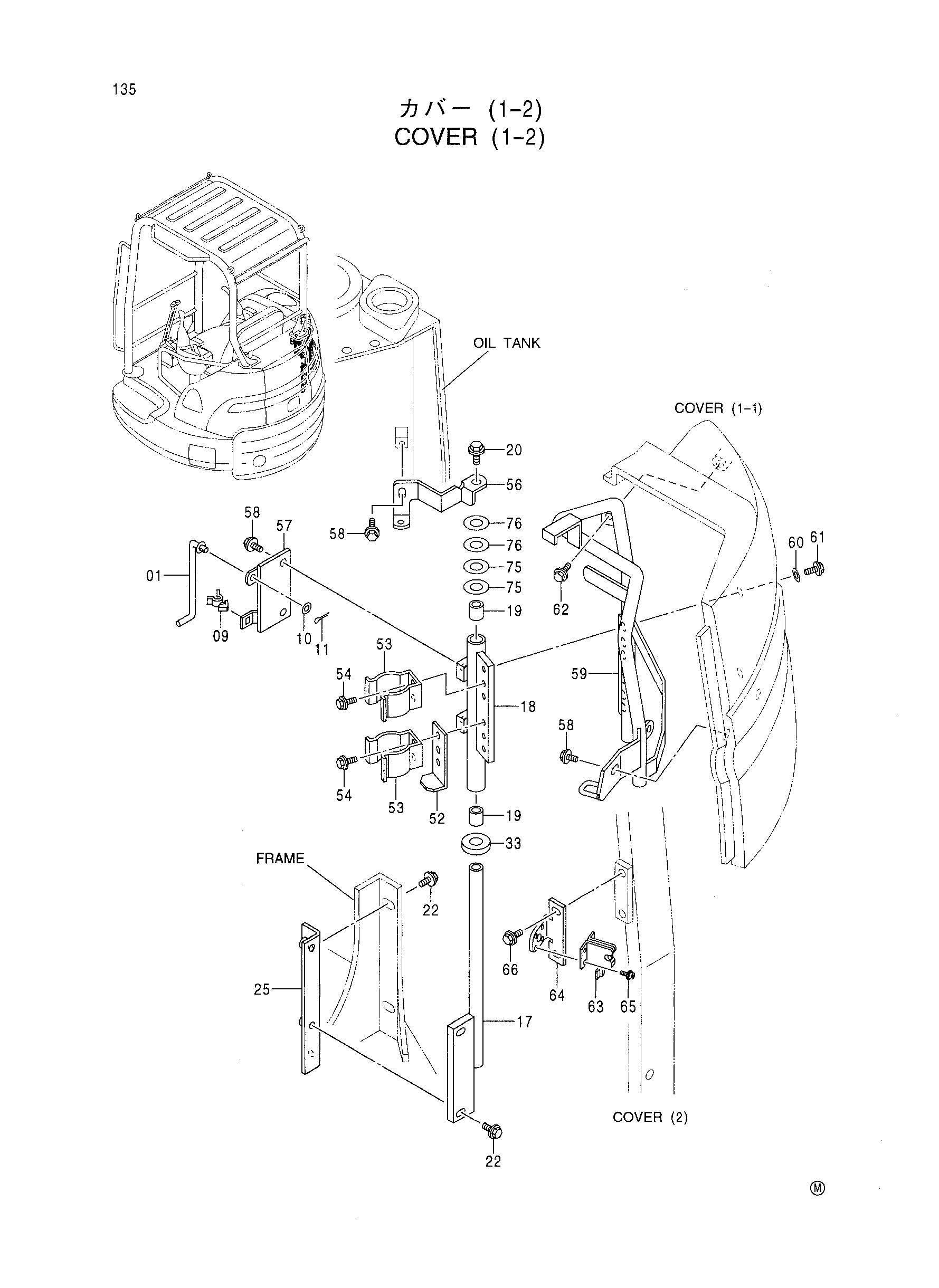

Заводская схема «Облицовка (1-2)» для HITACHI EX27UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9752583 | Стойка | 1 |
| 09 | 4399244 | Держатель | 1 |
| 10 | J253108 | Плоская шайба | 1 |
| 11 | A762016 | Шплинт | 1 |
| 17 | 9752555 | Палец | 1 |
| 18 | 9752556 | Тяга | 1 |
| 19 | 4280297 | Втулка | 2 |
| 20 | J051025 | Болт с шайбой | 1 |
| 22 | J051030 | Болт с шайбой | 4 |
| 25 | 9752267 | Кронштейн | 1 |
| 33 | J222020 | Шайба | 1 |
| 52 | 4399451 | Кронштейн | 1 |
| 53 | 4307285 | Зажим | 2 |
| 54 | J090816 | Болт с шайбой | 4 |
| 56 | 4409579 | Кронштейн | 1 |
| 57 | 9752268 | Кронштейн | 1 |
| 58 | J090816 | Болт с шайбой | 5 |
| 59 | 7033748 | Опора | 1 |
| 60 | 4346037 | Шайба | 2 |
| 61 | J080830 | Болт с шайбой | 2 |
| 62 | J090830 | Болт с шайбой | 1 |
| 63 | 4409578 | Раткх | 1 |
| 64 | 4409580 | Кронштейн | 1 |
| 65 | J680410 | Винт с шайбой | 4 |
| 66 | J090816 | Болт с шайбой | 2 |
| 75 | 4429037 | Регулировочная шайба | 2 |
| 76 | 4429038 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
