Основные гидролинии (1) — HITACHI EX27UNA

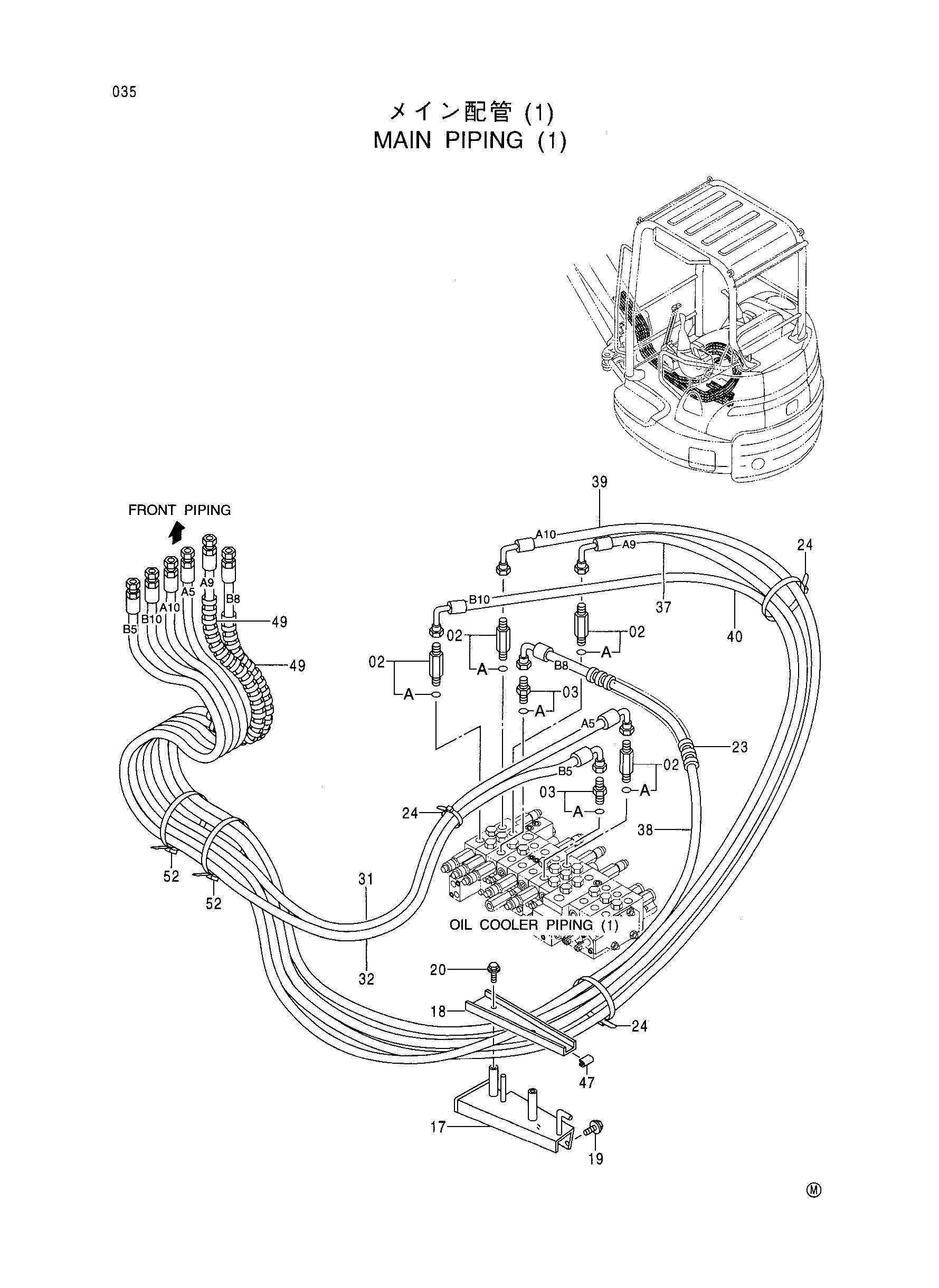

Заводская схема «Основные гидролинии (1)» для HITACHI EX27UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4368210 | Адаптер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4042031 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 8076333 | Кронштейн | 1 |
| 18 | 4420034 | Хомут шланга | 1 |
| 19 | J051025 | Болт с шайбой | 2 |
| 20 | J090816 | Болт с шайбой | 2 |
| 23 | 4427924 | Трубка | 1 |
| 24 | 4055312 | Ленточный зажим | 3 |
| 31 | 4427878 | Шланг | 1 |
| 32 | 4427879 | Шланг | 1 |
| 37 | 4427885 | Шланг | 1 |
| 38 | 4427884 | Шланг | 1 |
| 39 | 4427886 | Шланг | 1 |
| 40 | 4427887 | Шланг | 1 |
| 47 | 4431045 | Амортизатор | 1 |
| 49 | 4320661 | Защитный кожух | 2 |
| 52 | 4323613 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
