Провод жгут проводов — HITACHI EX27UNA

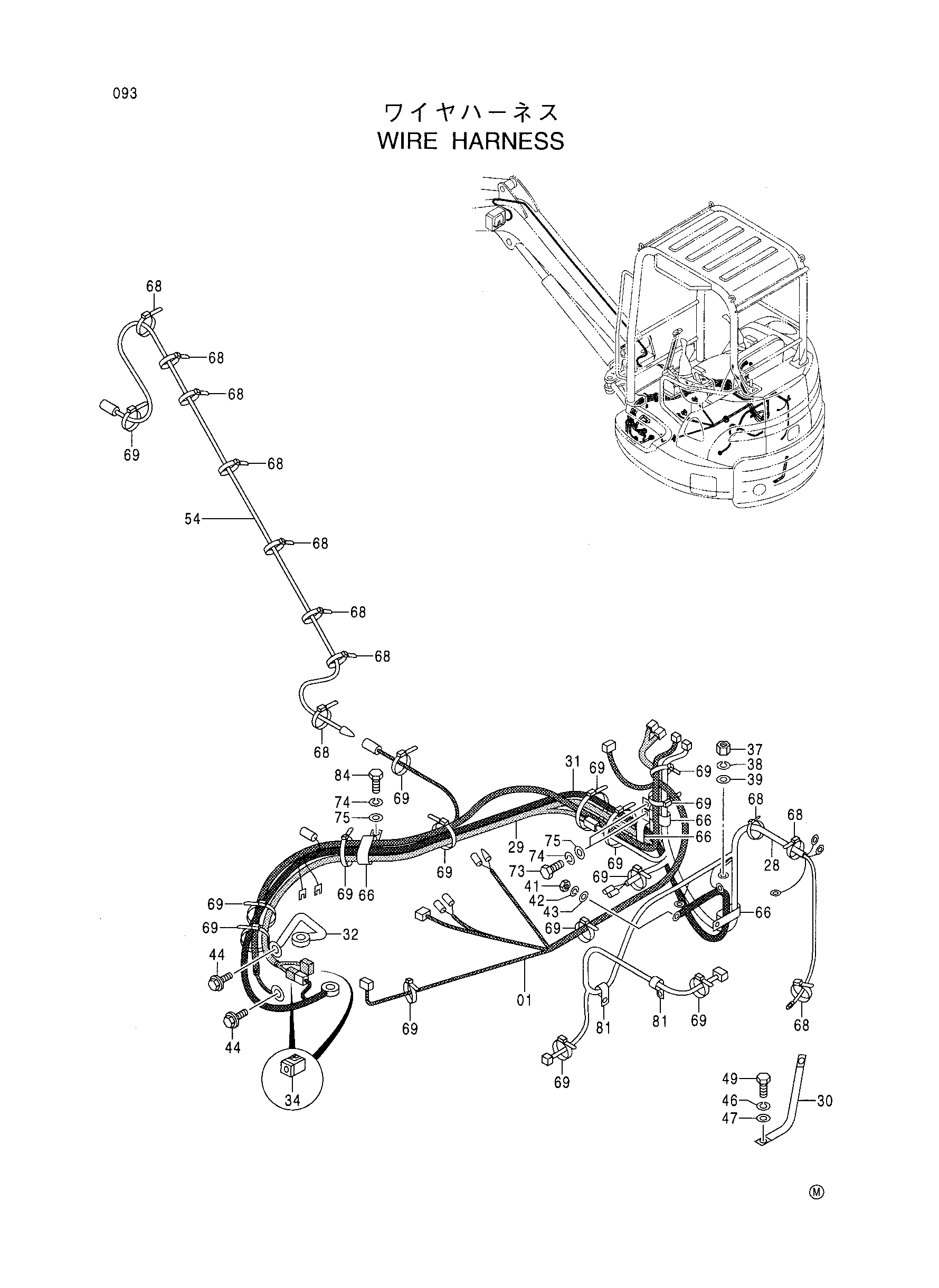

Заводская схема «Провод жгут проводов» для HITACHI EX27UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3085055 | Жгут проводов | 1 |
| 28 | 3085056 | Жгут проводов | 1 |
| 29 | 3085057 | Жгут проводов | 1 |
| 30 | 4372789 | Жгут проводов | 1 |
| 31 | 4417777 | Трос | 1 |
| 32 | 4417776 | Трос | 1 |
| 34 | 4331898 | Фусибле-линк | 2 |
| 37 | J231106 | Гайка | 1 |
| 38 | J252106 | Пружинная шайба | 1 |
| 39 | J253106 | Плоская шайба | 1 |
| 41 | J231108 | Гайка | 1 |
| 42 | J252108 | Пружинная шайба | 1 |
| 43 | J253108 | Плоская шайба | 1 |
| 44 | J051025 | Болт с шайбой | 2 |
| 46 | J252210 | Пружинная шайба | 1 |
| 47 | J253110 | Плоская шайба | 1 |
| 49 | J971020 | Болт | 2 |
| 54 | 4343506 | Жгут проводов | 1 |
| 66 | 4190282 | Зажим | 4 |
| 68 | 4326365 | Ленточный зажим | 11 |
| 69 | 4055312 | Ленточный зажим | 14 |
| 73 | J971016 | Болт | 2 |
| 74 | J252210 | Пружинная шайба | 3 |
| 75 | J253110 | Плоская шайба | 3 |
| 81 | 4190275 | Зажим | 2 |
| 84 | J971020 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
