Трубопроводы масляного радиатора (2) — HITACHI EX27UNA

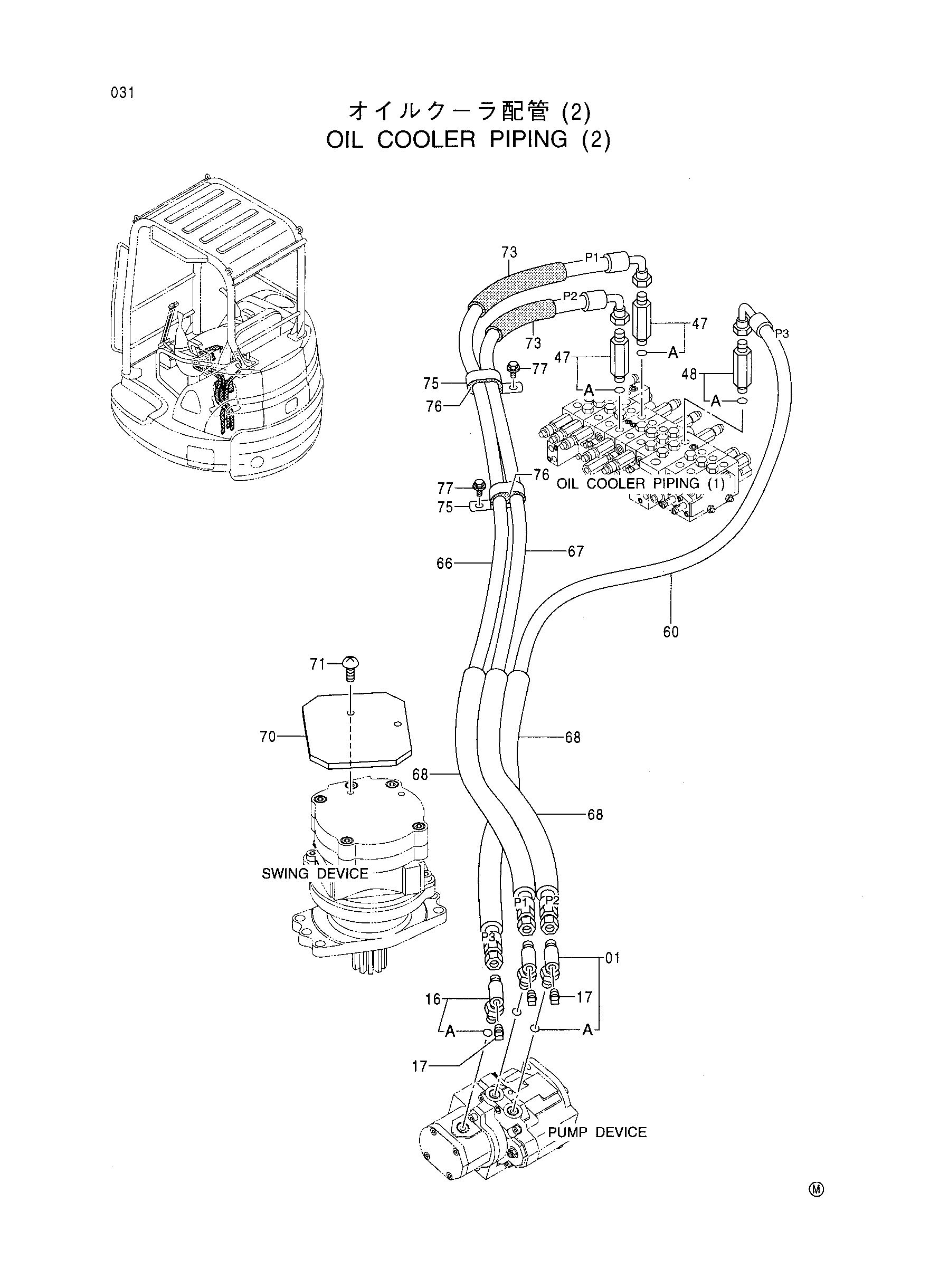

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI EX27UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4416475 | Тройник | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4368222 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 94-2022 | Пробка | 3 |
| 47 | 4419500 | Адаптер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4368210 | Адаптер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4427890 | Шланг | 1 |
| 66 | 4438904 | Шланг | 1 |
| 67 | 4438905 | Шланг | 1 |
| 68 | 4421006 | Трубка | 3 |
| 70 | 4432872 | Резиновая прокладка | 1 |
| 71 | J650814 | Винт | 2 |
| 73 | 4430923 | Трубка | 2 |
| 75 | 4295017 | Зажим | 2 |
| 76 | 4387596 | Резиновое уплотнение | 2 |
| 77 | J090816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
