Рама — HITACHI EX27UNA

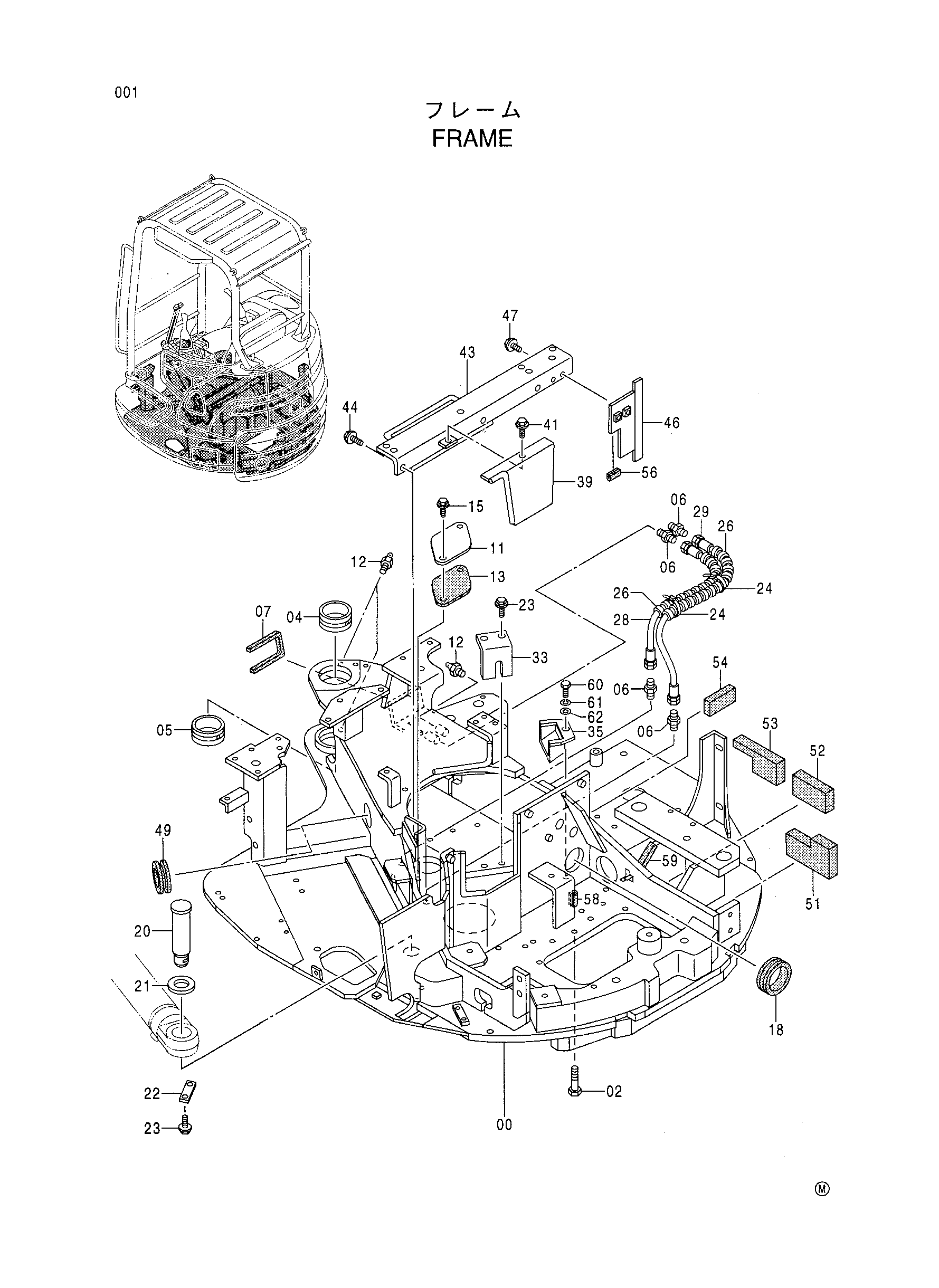

Заводская схема «Рама» для HITACHI EX27UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006813 | Рама основной | 1 |
| 02 | J981255 | Болт | 24 |
| 04 | 4418381 | Втулка | 1 |
| 05 | 4418380 | Втулка | 1 |
| 06 | 4331915 | Адаптер | 4 |
| 07 | 4428574 | Резиновое уплотнение | 1 |
| 11 | 4255799 | Крышка | 1 |
| 12 | J75481 | Пресс-маслёнка | 4 |
| 13 | 4161735 | Манжета | 1 |
| 15 | J051020 | Болт с шайбой | 2 |
| 18 | 4338863 | Резиновая втулка | 1 |
| 20 | 4418393 | Палец | 1 |
| 21 | 4418395 | Проставка | 1 |
| 22 | 4344313 | Пластина | 1 |
| 23 | J041230 | Болт с шайбой | 4 |
| 24 | 4055311 | Ленточный зажим | 2 |
| 26 | 4428575 | Трубка | 2 |
| 28 | 4428745 | Пластиковый шланг | 1 |
| 29 | 4428744 | Пластиковый шланг | 1 |
| 33 | 4324636 | Пластина | 1 |
| 35 | 9753555 | Кронштейн | 1 |
| 39 | 8075593 | Кронштейн | 1 |
| 41 | J090825 | Болт с шайбой | 1 |
| 43 | 8077848 | Кронштейн | 1 |
| 44 | J051240 | Болт с шайбой | 3 |
| 46 | 8074143 | Пластина | 1 |
| 47 | J090825 | Болт с шайбой | 2 |
| 49 | 4255530 | Резиновая втулка | 1 |
| 51 | 4427310 | Резиновая прокладка | 1 |
| 52 | 4427311 | Резиновая прокладка | 1 |
| 53 | 4427312 | Резиновая прокладка | 1 |
| 54 | 4427313 | Резиновая прокладка | 1 |
| 56 | 4429224 | Амортизатор | 1 |
| 58 | 4431046 | Амортизатор | 1 |
| 59 | 4431050 | Резиновая прокладка | 1 |
| 60 | J971020 | Болт | 1 |
| 61 | J252210 | Пружинная шайба | 1 |
| 62 | J253110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
