Электрооборудование (2) <кубота ENG.> — HITACHI EX27U

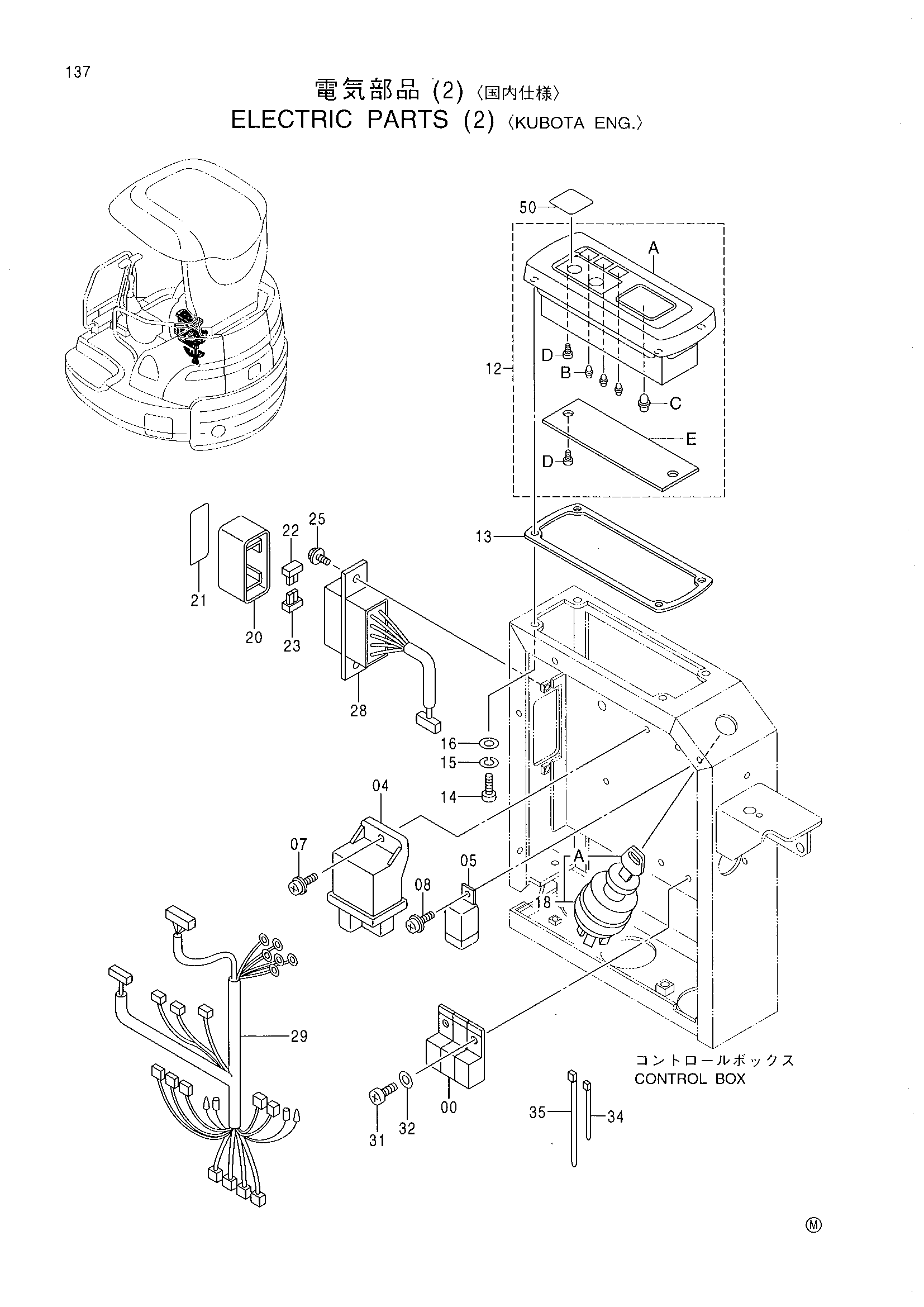

Заводская схема «Электрооборудование (2) <кубота ENG.>» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4394590 | Реле | 3 |
| 04 | 4417631 | Контроллер | 1 |
| 05 | 4419860 | Реле | 1 |
| 07 | J680620 | Винт с шайбой | 1 |
| 08 | J680616 | Винт с шайбой | 1 |
| 12 | 4403739 | Панель указатель | 1 |
| 12A | 4449185 | Капот | 1 |
| 12B | 4449186 | Лампа | 3 |
| 12C | 4449187 | Лампа | 1 |
| 12D | 4449188 | Самонарезающий винт | 6 |
| 12E | 4449189 | Корпус | 1 |
| 13 | 4413919 | Манжета резиновый | 1 |
| 14 | J691612 | Винт | 4 |
| 15 | J252106 | Пружинная шайба | 4 |
| 16 | J253106 | Плоская шайба | 4 |
| 20 | 4348188 | Крышка | 1 |
| 21 | 4389540 | Информационная табличка | 1 |
| 22 | 4195595 | Предохранитель | 1 |
| 23 | 4195596 | Предохранитель | 1 |
| 25 | J090620 | Болт с шайбой | 2 |
| 28 | 3086817 | Жгут проводов | 1 |
| 29 | 2043541 | Жгут проводов | 1 |
| 31 | J691512 | Винт | 2 |
| 32 | J253105 | Плоская шайба | 2 |
| 34 | 4055312 | Ленточный зажим | 1 |
| 35 | 4121859 | Ленточный зажим | 1 |
| 50 | 4419643 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
