Навес детали — HITACHI EX27U

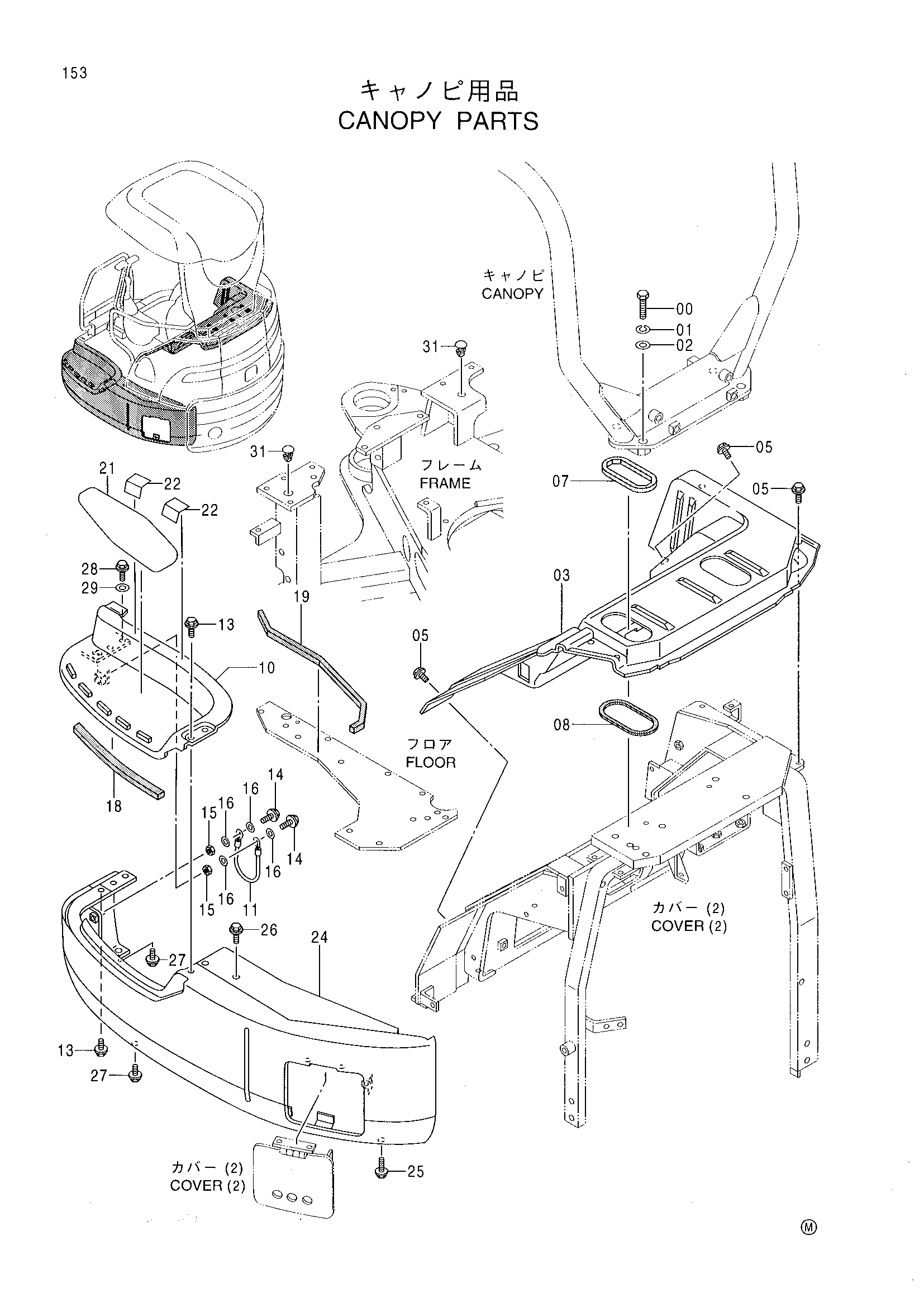

Заводская схема «Навес детали» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J971660 | Болт | 4 |
| 01 | J252216 | Пружинная шайба | 4 |
| 02 | J253116 | Плоская шайба | 4 |
| 03 | 4433606 | Крышка | 1 |
| 03 | 4433607 | Крышка | 1 |
| 05 | J090820 | Болт с шайбой | 6 |
| 07 | 4416047 | Резиновое уплотнение | 2 |
| 08 | 4416048 | Резиновое уплотнение | 2 |
| 10 | 7037139 | Крышка | 1 |
| 11 | 4425210 | Провод | 1 |
| 13 | J090820 | Болт с шайбой | 3 |
| 14 | J960830 | Болт | 2 |
| 15 | J231108 | Гайка | 2 |
| 16 | J253108 | Плоская шайба | 4 |
| 18 | 4429104 | Резиновая прокладка | 1 |
| 19 | 4429103 | Резиновое уплотнение | 1 |
| 21 | 4411941 | Лента | 1 |
| 22 | 4430638 | Лента | 2 |
| 24 | 6018326 | Крышка | 1 |
| 25 | J090835 | Болт с шайбой | 1 |
| 26 | J090820 | Болт с шайбой | 1 |
| 27 | J090825 | Болт с шайбой | 2 |
| 28 | J080825 | Болт с шайбой | 2 |
| 29 | 4346037 | Шайба | 2 |
| 31 | 4296301 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
