Радиатор <кубота ENG.> — HITACHI EX27U

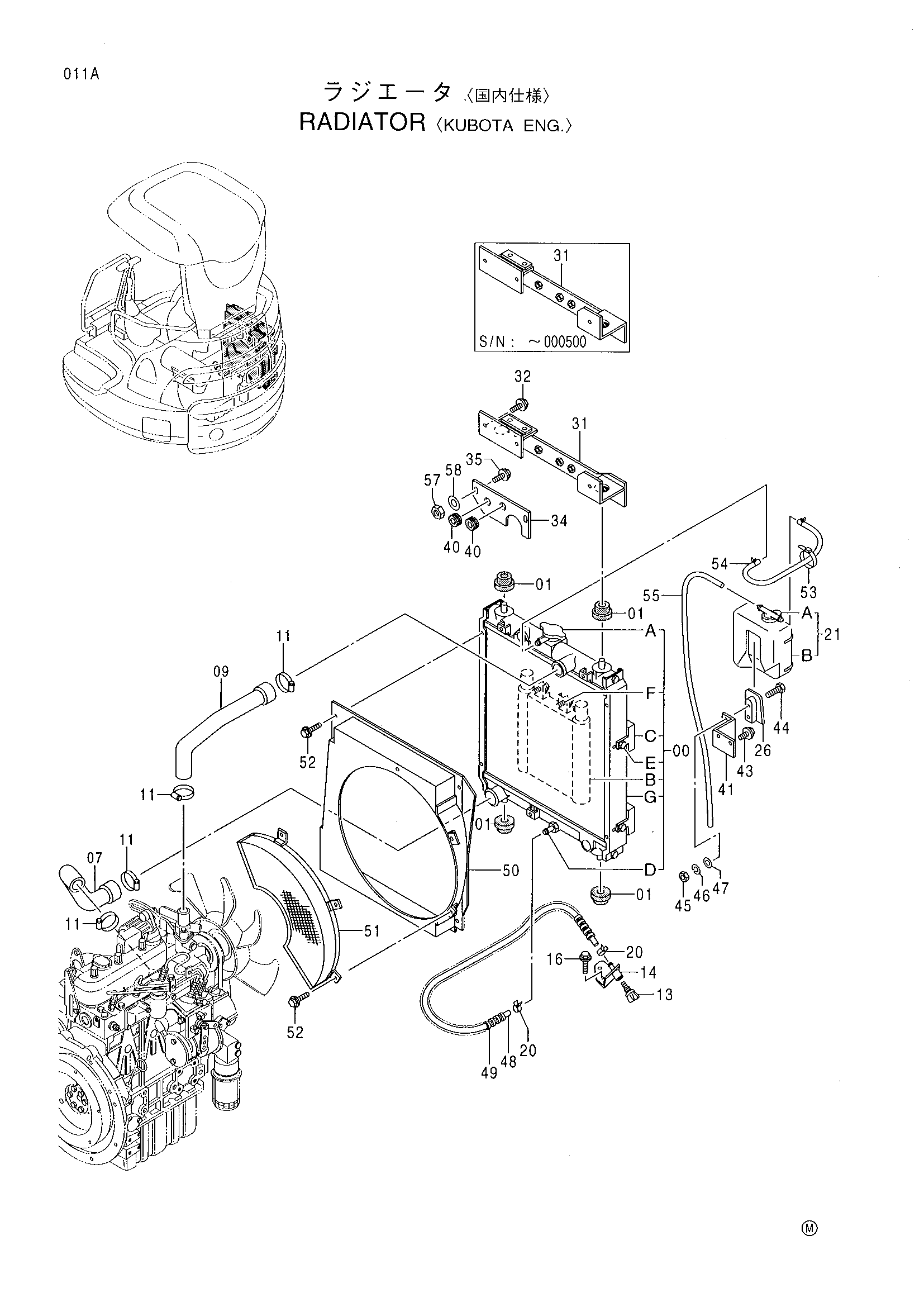

Заводская схема «Радиатор <кубота ENG.>» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4416184 | Радиатор | 1 |
| 00A | 4419861 | Колпачок | 1 |
| 00B | 4390532 | Масляный радиатор | 1 |
| 00C | 4447253 | Опора | 2 |
| 00D | 4447254 | Кокк дренажный | 1 |
| 00E | J090612 | Болт с шайбой | 4 |
| 00F | J090820 | Болт с шайбой | 4 |
| 00G | 4448380 | Коре радиатор | 1 |
| 01 | 4402635 | Резиновая подушка | 4 |
| 07 | 3087600 | Водяной шланг | 1 |
| 09 | 3085559 | Водяной шланг | 1 |
| 11 | 4011675 | Хомут шланга | 4 |
| 13 | 4401687 | Кран | 1 |
| 14 | 4401686 | Кран | 1 |
| 16 | J090820 | Болт с шайбой | 2 |
| 20 | 4339258 | Хомут шланга | 2 |
| 21 | 4423576 | Бак воды | 1 |
| 21A | 4434454 | Колпачок | 1 |
| 21B | 4434455 | Бак воды | 1 |
| 26 | 4367147 | Пластина | 1 |
| 31 | 8076653 замена: 8081394 | Кронштейн | 1 |
| 31 | 8081394 | Кронштейн | 1 |
| 32 | J051030 | Болт с шайбой | 3 |
| 34 | 4426733 | Пластина | 1 |
| 35 | J090825 | Болт с шайбой | 2 |
| 40 | 4334966 | Бусинг резиновый | 2 |
| 41 | 4423555 | Кронштейн | 1 |
| 43 | J050820 | Болт с шайбой | 2 |
| 44 | J960616 | Болт | 2 |
| 45 | J231106 | Гайка | 2 |
| 46 | J252106 | Пружинная шайба | 2 |
| 47 | J253106 | Плоская шайба | 4 |
| 48 | 4427928 | Водяной шланг | 1 |
| 49 | 4428756 | Трубка | 1 |
| 50 | 6018525 | Кожух | 1 |
| 51 | 4427615 | Защита вентилятор | 1 |
| 52 | J090612 | Болт с шайбой | 7 |
| 53 | 4326365 | Ленточный зажим | 1 |
| 54 | 4427818 | Водяной шланг | 1 |
| 55 | 4427831 | Водяной шланг | 1 |
| 57 | J231108 | Гайка | 2 |
| 58 | J253108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
