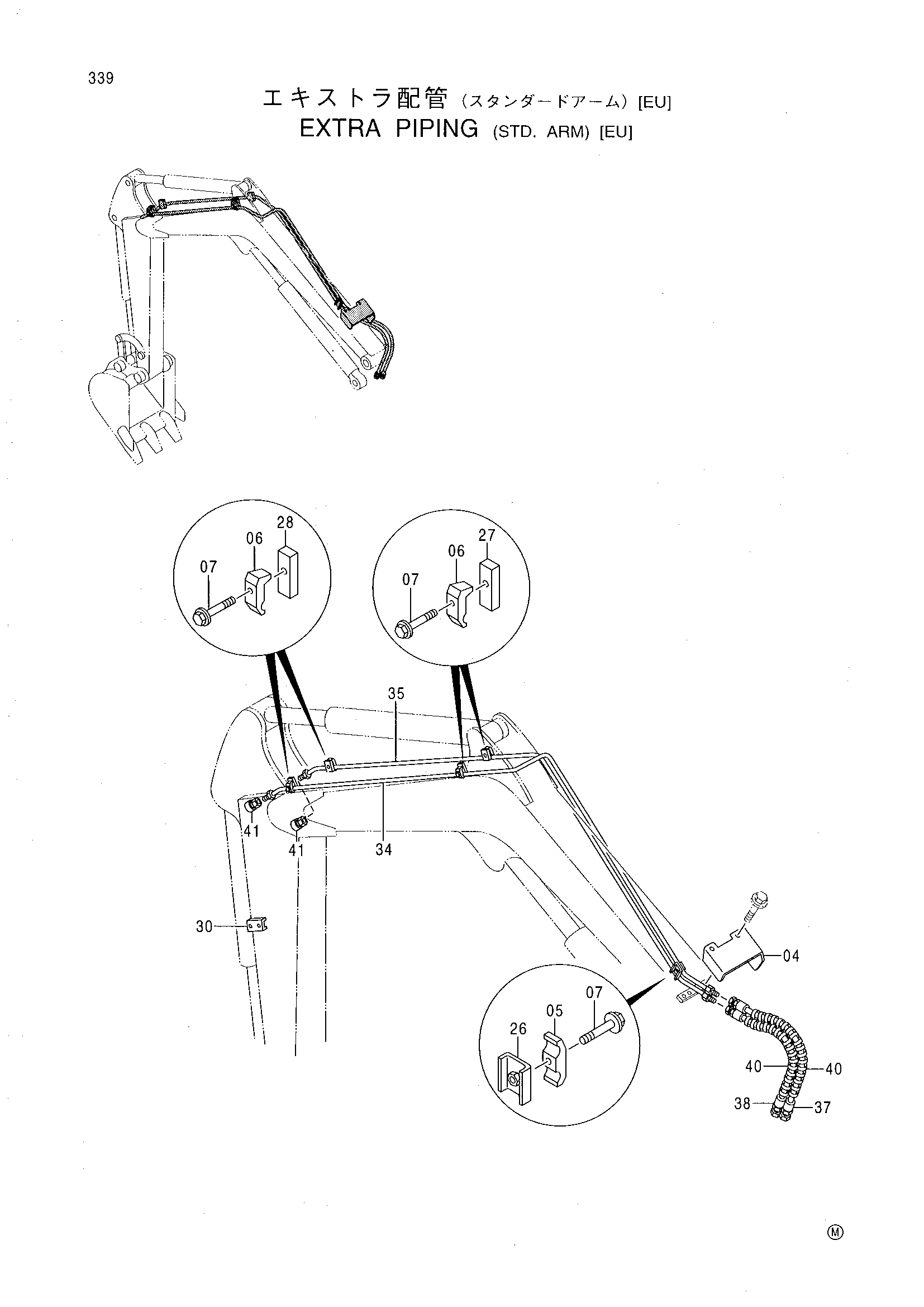

Дополнительный трубопроводы (STD. рукоять) [EU] — HITACHI EX27U
Заводская схема «Дополнительный трубопроводы (STD. рукоять) [EU]» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Дополнительный трубопроводы (STD. рукоять) [EU] HITACHI EX27U](/catalog-drawings/a9/a9b149ee-67a5-4e71-85d3-03e4d0e50382.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8074144 | Крышка | 1 |
| 05 | 4354753 | Хомут трубки | 1 |
| 06 | 4354754 | Хомут трубки | 4 |
| 07 | J051045 | Болт с шайбой | 5 |
| 26 | 9745354 | Седло винта | 1 |
| 27 | 4417300 | Седло винта | 2 |
| 28 | 4392161 | Седло винта | 2 |
| 30 | 9753718 | Седло винта | 2 |
| 34 | 8078200 | Трубка | 1 |
| 35 | 8078201 | Трубка | 1 |
| 37 | 4429713 | Шланг | 1 |
| 38 | 4429714 | Шланг | 1 |
| 40 | 4320661 | Защитный кожух | 2 |
| 41 | 4405685 | Унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
