Ауто-идле <выбор> — HITACHI EX27U

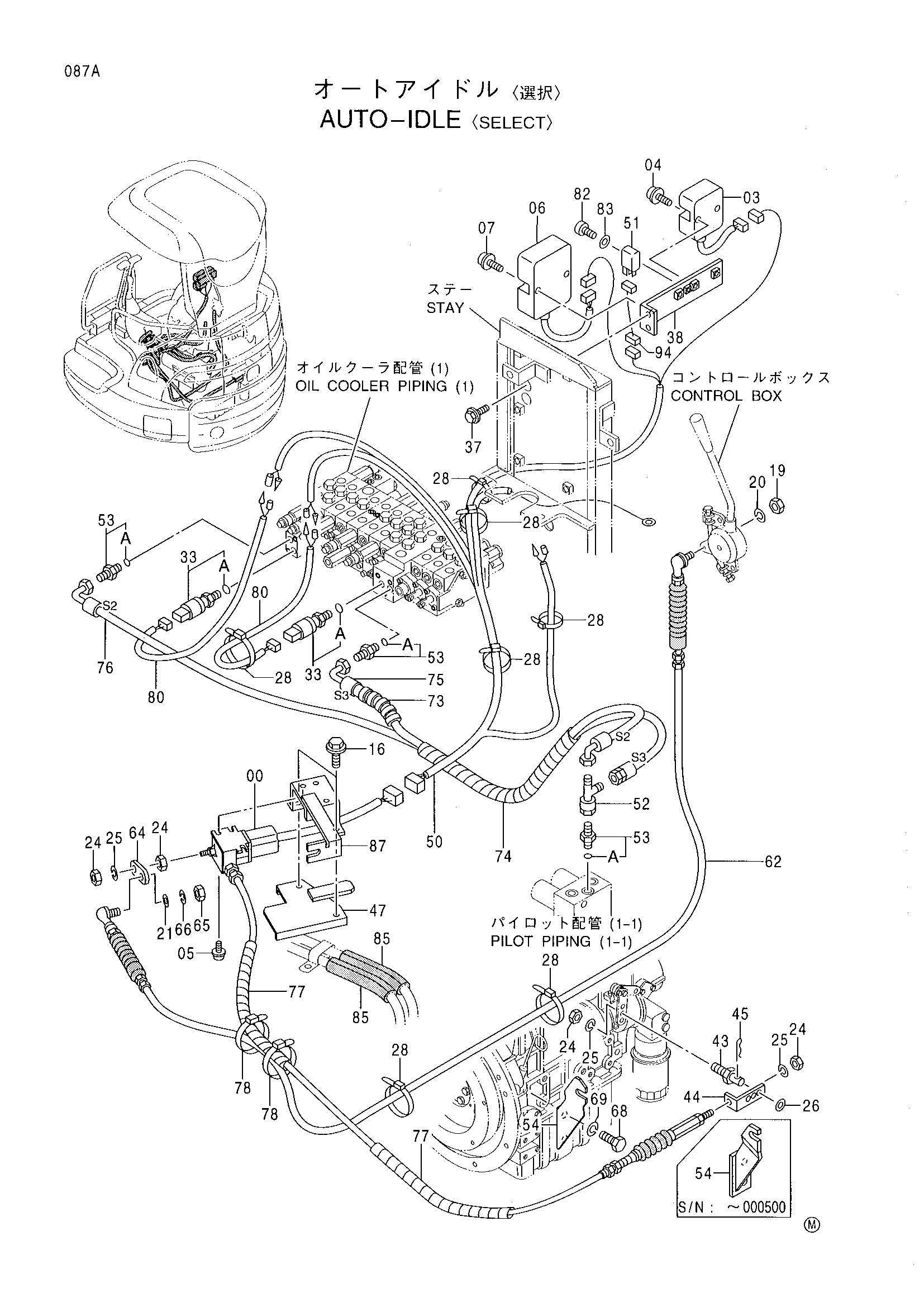

Заводская схема «Ауто-идле <выбор>» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4420456	Актуатор	1
03	4289621	Блок таймер	1
04	J680625	Винт с шайбой	2
05	J680616	Винт с шайбой	3
06	4334164	Контроллер	1
07	J680625	Винт с шайбой	2
16	J090816	Болт с шайбой	2
19	J231105	Гайка	1
20	J252105	Пружинная шайба	1
21	J253105	Плоская шайба	1
24	J231106	Гайка	4
25	J252106	Пружинная шайба	3
26	J253106	Плоская шайба	1
28	4055312	Ленточный зажим	7
33	4380677	Выключатель	2
33A	957366	Уплотнительное кольцо	1
37	J090825	Болт с шайбой	2
38	9752695	Кронштейн	1
43	4386824	Палец	1
44	4394308	Кронштейн	1
45	4022696	Стопорный палец	1
47	9752696	Кронштейн	1
50	3088872	Жгут проводов	1
51	4394590	Реле	1
52	4420020	Унион S	1
53	4042030	Адаптер	3
53A	957366	Уплотнительное кольцо	1
54	8076310 замена: 3090677	Кронштейн	1
54	3090677	Кронштейн	1
62	4333386	Трос управления	1
64	4376836	Рычаг	1
65	J231105	Гайка	1
66	J252105	Пружинная шайба	1
68	M111020	Болт	2
69	J252210	Пружинная шайба	2
73	4427925	Трубка	1
74	4320661	Защитный кожух	1
75	4427910	Пластиковый шланг	1
76	4427909	Пластиковый шланг	1
77	4371763	Трубка	2
78	4055311	Ленточный зажим	2
80	4428896	Жгут проводов	2
82	J691512	Винт	1
83	J253105	Плоская шайба	1
85	4430923	Трубка	2
87	8078764	Кронштейн	1
94	4434606	Жгут проводов	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
