Удлинённый рукоять опора — HITACHI EX27U

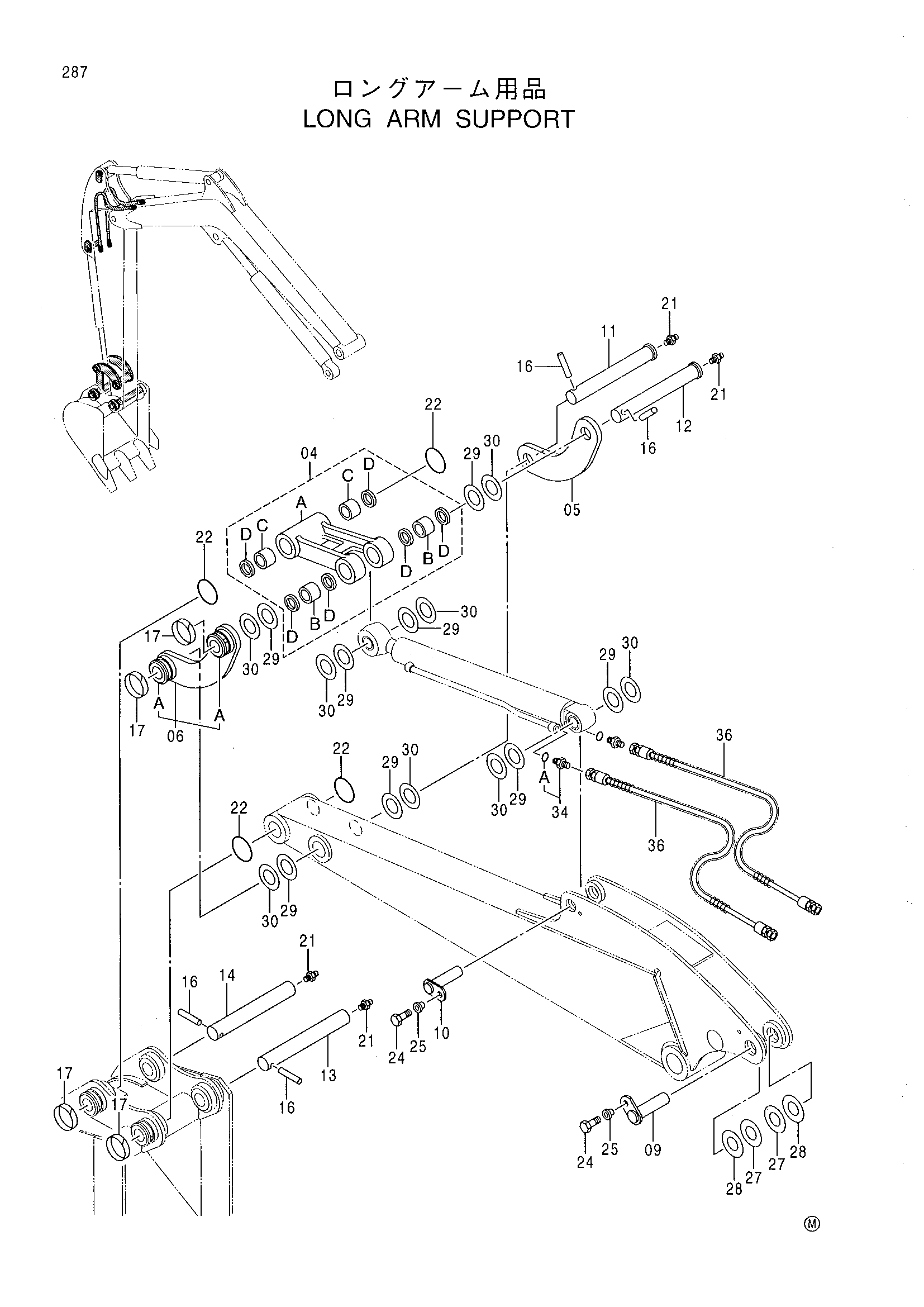

Заводская схема «Удлинённый рукоять опора» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8060347 | Тяга | 1 |
| 04A | 3056112 | Тяга | 1 |
| 04B | 4351962 | Втулка | 2 |
| 04C | 4338534 | Втулка | 2 |
| 04D | 4347249 | Пылезащитное уплотнение | 6 |
| 05 | 4408809 | Тяга | 1 |
| 06 | 8074511 | Тяга | 1 |
| 06A | 4351031 | Ограничитель | 2 |
| 09 | 9750945 | Палец | 1 |
| 10 | 9750940 | Палец | 1 |
| 11 | 4332018 | Палец | 1 |
| 12 | 4332019 | Палец | 1 |
| 13 | 4332020 | Палец | 1 |
| 14 | 4332021 | Палец | 1 |
| 16 | 4244708 | Палец | 4 |
| 17 | 4351621 | Кольцо | 4 |
| 21 | J75481 | Пресс-маслёнка | 4 |
| 22 | 4275520 | Уплотнительное кольцо | 4 |
| 24 | J971230 | Болт | 2 |
| 25 | 4339354 | Втулка | 2 |
| 27 | 4367635 | Регулировочная шайба 0.5 | 2 |
| 28 | 4367636 | Регулировочная шайба 0.8 | 2 |
| 29 | 4367639 | Регулировочная шайба 0.5 | 8 |
| 30 | 4367640 | Регулировочная шайба 0.8 | 8 |
| 34 | 4042031 | Адаптер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4427568 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
