Управление короб [AUS] — HITACHI EX27U

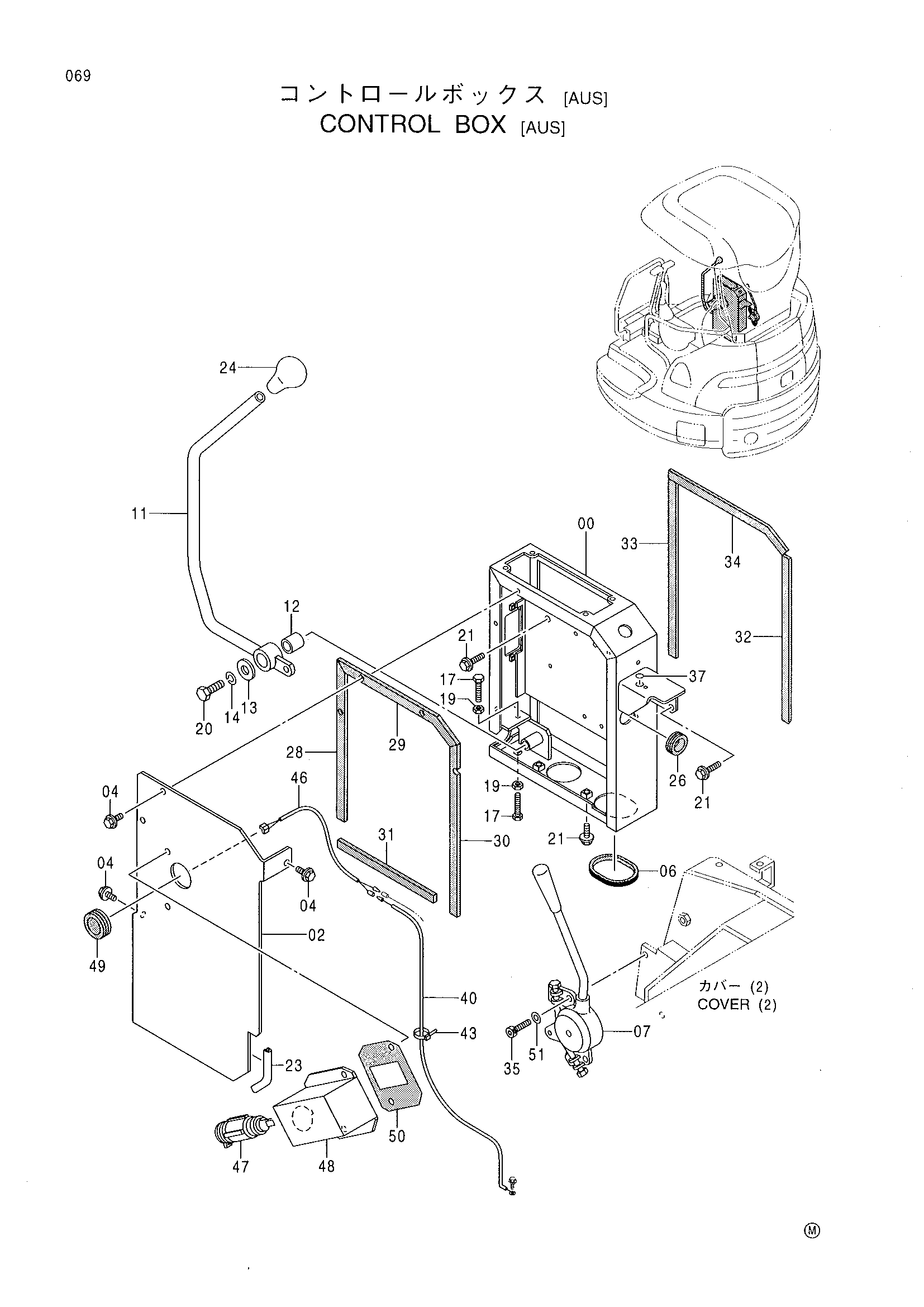

Заводская схема «Управление короб [AUS]» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Управление короб [AUS] HITACHI EX27U](/catalog-drawings/23/2385445d-46be-479d-8697-a46d638bfccb.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018301 | Короб управление | 1 |
| 02 | 8082283 | Крышка | 1 |
| 04 | J090616 | Болт с шайбой | 6 |
| 06 | 4427027 | Резиновая втулка | 1 |
| 07 | 4325764 | Рычаг | 1 |
| 11 | 8074943 | Рычаг | 1 |
| 12 | 4280297 | Втулка | 1 |
| 13 | 449490 | Шайба | 1 |
| 14 | J252212 | Пружинная шайба | 1 |
| 17 | 4282875 | Болт | 2 |
| 19 | J231106 | Гайка | 2 |
| 20 | J971225 | Болт | 1 |
| 21 | J090820 | Болт с шайбой | 4 |
| 23 | 4431011 | Амортизатор | 1 |
| 24 | 4399121 | Рукоятка | 1 |
| 26 | 4188729 | Резиновая втулка | 1 |
| 28 | 4409061 | Резиновое уплотнение | 1 |
| 29 | 4409651 | Резиновое уплотнение | 1 |
| 30 | 4409059 | Резиновое уплотнение | 1 |
| 31 | 4409058 | Резиновое уплотнение | 1 |
| 32 | 4419000 | Резиновое уплотнение | 1 |
| 33 | 4419001 | Резиновое уплотнение | 1 |
| 34 | 4419002 | Резиновое уплотнение | 1 |
| 35 | J770830 | Болт с внутренним шестигранником | 2 |
| 37 | 4403844 | Наклейка | 1 |
| 40 | 4425494 | Жгут проводов | 1 |
| 43 | 4055311 | Ленточный зажим | 1 |
| 46 | 4433039 | Жгут проводов | 1 |
| 47 | 4432965 | Разъём | 1 |
| 48 | 4438206 | Кронштейн | 1 |
| 49 | 4299864 | Уплотнительная втулка | 1 |
| 50 | 4440384 | Резиновая прокладка | 1 |
| 51 | J253108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
