Дополнительный трубопроводы (удлинённый рукоять) [AUS] — HITACHI EX27U
Заводская схема «Дополнительный трубопроводы (удлинённый рукоять) [AUS]» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.

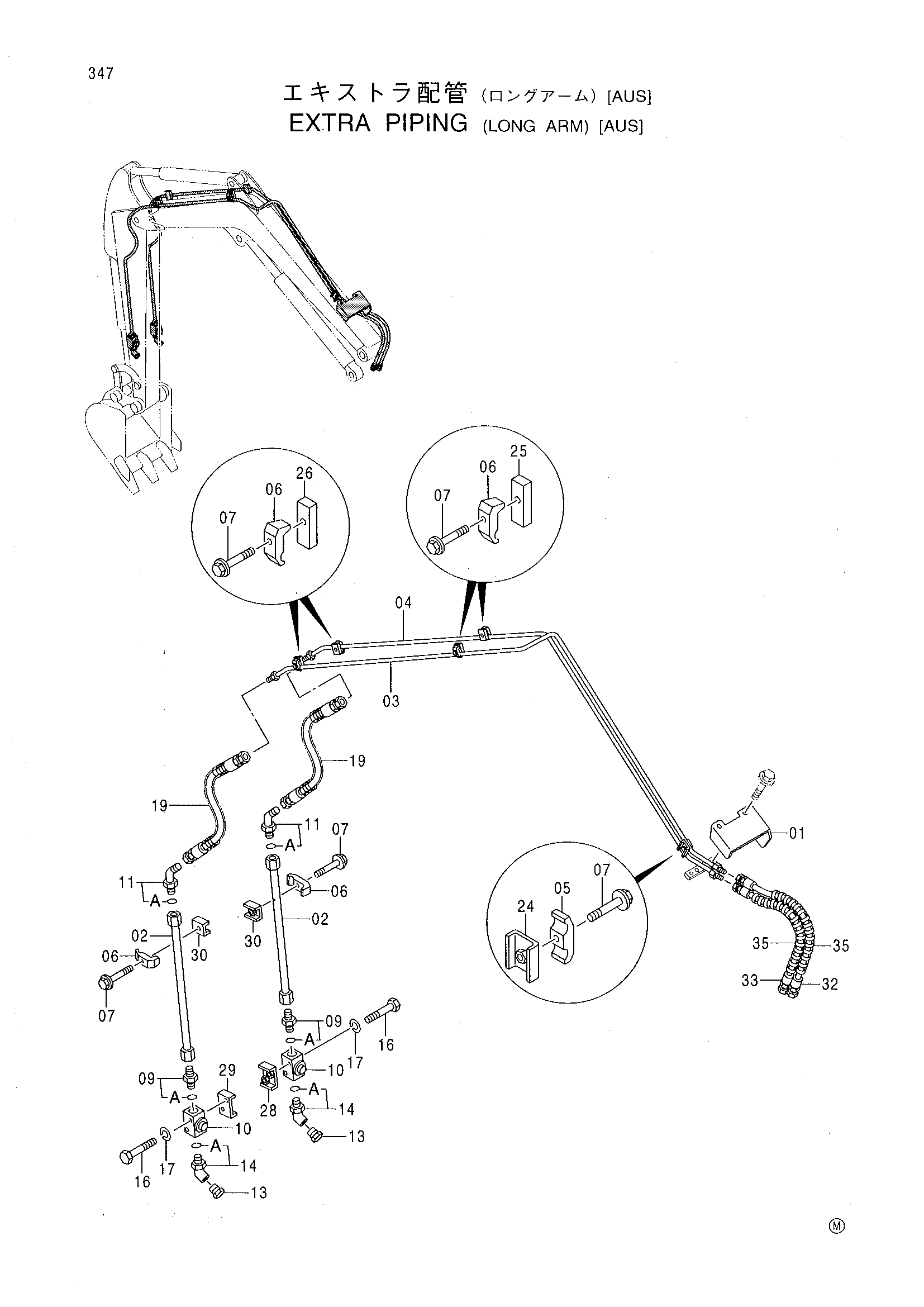

![Схема Дополнительный трубопроводы (удлинённый рукоять) [AUS] HITACHI EX27U](/catalog-drawings/5d/5dc9898e-c2f5-4f14-8a2e-59ca567807ae.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8074144 | Крышка | 1 |
| 02 | 9755994 | Трубка | 2 |
| 03 | 8078200 | Трубка | 1 |
| 04 | 8078201 | Трубка | 1 |
| 05 | 4354753 | Хомут трубки | 1 |
| 06 | 4354754 | Хомут трубки | 6 |
| 07 | J051045 | Болт с шайбой | 7 |
| 09 | 4276850 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 2 |
| 10 | 4287721 | Запорный клапан | 2 |
| 11 | 4081336 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4294858 | Пробка | 2 |
| 14 | 4293263 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | J960860 | Болт | 4 |
| 17 | J252108 | Пружинная шайба | 4 |
| 19 | 4427569 | Шланг | 2 |
| 24 | 9745354 | Седло винта | 1 |
| 25 | 4417300 | Седло винта | 2 |
| 26 | 4392161 | Седло винта | 2 |
| 28 | 9737005 | Седло винта | 1 |
| 29 | 9737006 | Седло винта | 1 |
| 30 | 9743546 | Седло винта | 2 |
| 32 | 4429713 | Шланг | 1 |
| 33 | 4429714 | Шланг | 1 |
| 35 | 4320661 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
