Основные гидролинии (2) — HITACHI EX27U

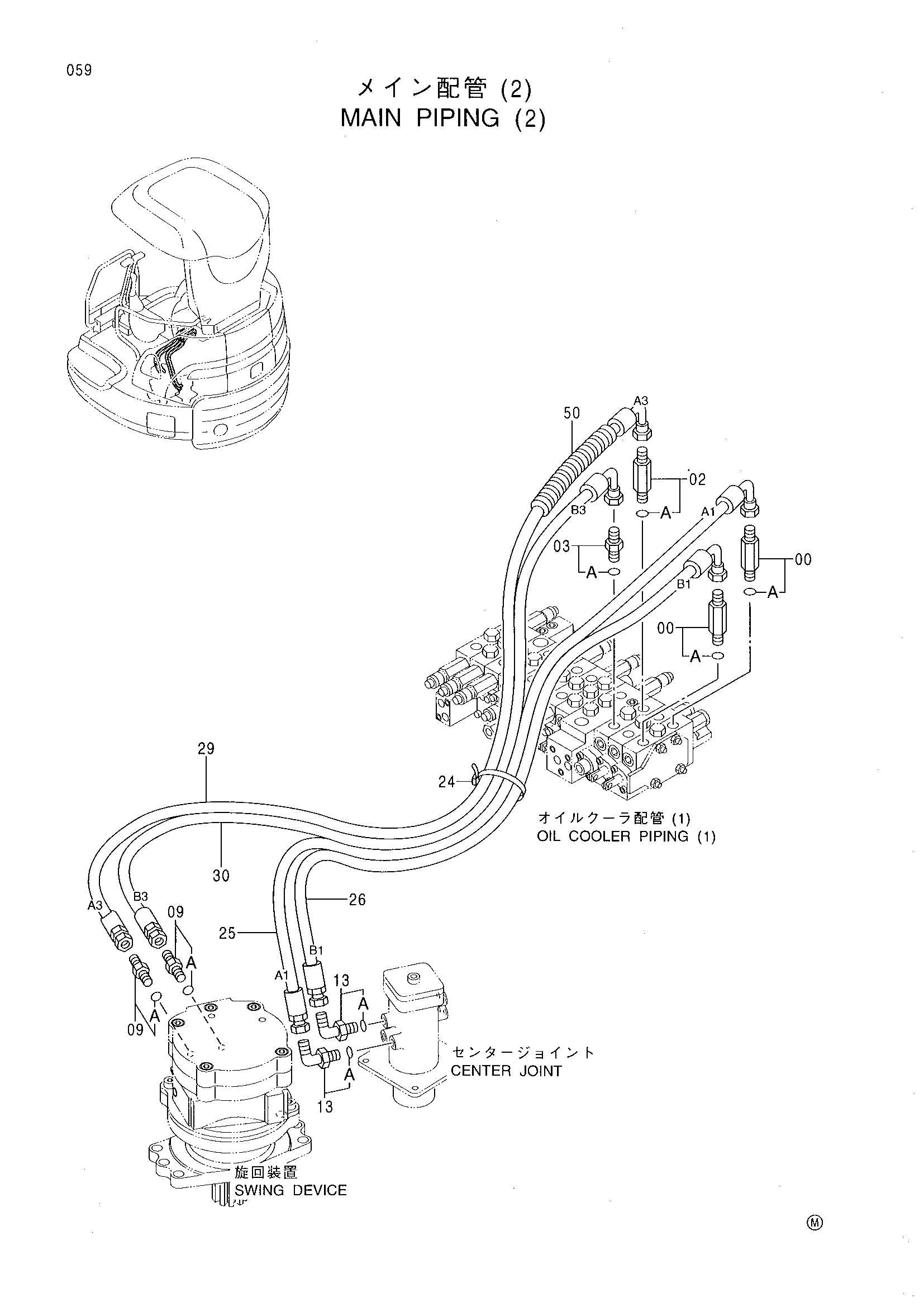

Заводская схема «Основные гидролинии (2)» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4368209 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4368210 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4042031 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4042031 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4169594 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4055312 | Ленточный зажим | 1 |
| 25 | 4427872 | Шланг | 1 |
| 26 | 4427873 | Шланг | 1 |
| 29 | 4427876 | Шланг | 1 |
| 30 | 4427877 | Шланг | 1 |
| 50 | 4431913 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
