Масляный радиатор трубопроводы (2) <кубота ENG.> — HITACHI EX27U

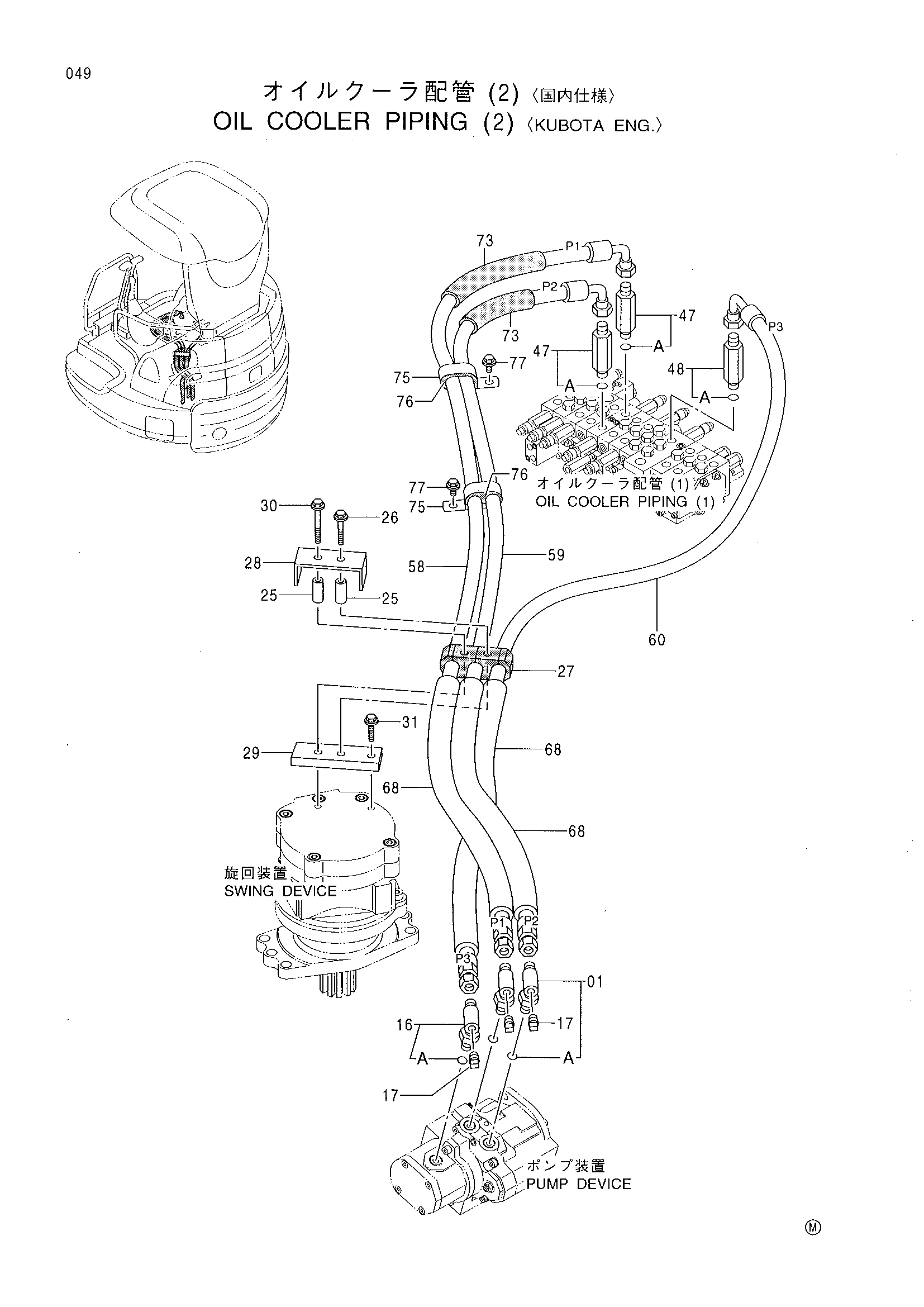

Заводская схема «Масляный радиатор трубопроводы (2) <кубота ENG.>» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4416475 | Тройник | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4368222 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 94-2022 | Пробка | 3 |
| 25 | 4396502 | Втулка | 2 |
| 26 | J050855 | Болт с шайбой | 1 |
| 27 | 4391982 | Резиновая втулка | 1 |
| 28 | 4391983 | Хомут | 1 |
| 29 | 4420035 | Пластина | 1 |
| 30 | J090870 | Болт с шайбой | 1 |
| 31 | J090830 | Болт с шайбой | 1 |
| 47 | 4419500 | Адаптер | 2 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4368210 | Адаптер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4427888 | Шланг | 1 |
| 59 | 4427889 | Шланг | 1 |
| 60 | 4427890 | Шланг | 1 |
| 68 | 4421006 | Трубка | 3 |
| 73 | 4430923 | Трубка | 2 |
| 75 | 4295017 | Зажим | 2 |
| 76 | 4387596 | Резиновое уплотнение | 2 |
| 77 | J090816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
