Пол <кубота ENG.> — HITACHI EX27U

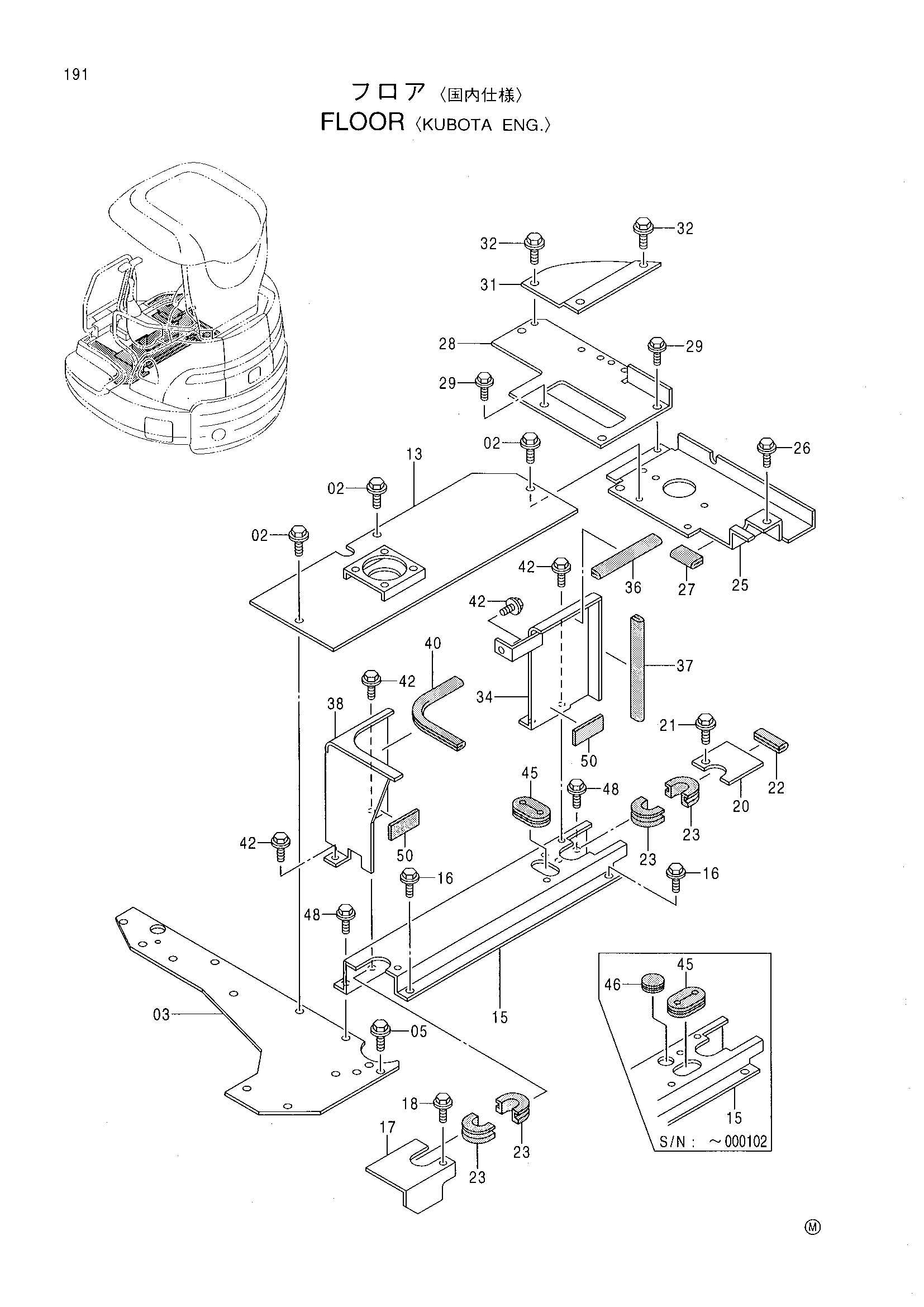

Заводская схема «Пол <кубота ENG.>» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J090825 | Болт с шайбой | 3 |
| 03 | 8075842 замена: 8078343 | Пластина | 1 |
| 03 | 8078343 | Пластина | 1 |
| 05 | J090825 | Болт с шайбой | 2 |
| 13 | 8077188 | Пластина | 1 |
| 15 | 8077207 | Пластина | 1 |
| 15 | 8078940 | Пластина | 1 |
| 16 | J090825 | Болт с шайбой | 2 |
| 17 | 4423969 | Пластина | 1 |
| 18 | J090820 | Болт с шайбой | 1 |
| 20 | 4424015 | Пластина | 1 |
| 21 | J090820 | Болт с шайбой | 1 |
| 22 | 4352907 | Амортизатор | 1 |
| 23 | 4365886 | Резиновая втулка | 4 |
| 25 | 8077823 | Пластина | 1 |
| 26 | J090825 | Болт с шайбой | 2 |
| 27 | 4399148 | Амортизатор | 1 |
| 28 | 8077746 | Кронштейн | 1 |
| 29 | J090825 | Болт с шайбой | 3 |
| 31 | 4399434 | Пластина | 1 |
| 32 | J090825 | Болт с шайбой | 3 |
| 34 | 8077203 | Крышка | 1 |
| 36 | 4423957 | Амортизатор | 1 |
| 37 | 4427023 | Амортизатор | 1 |
| 38 | 8077202 замена: 3090261 | Крышка | 1 |
| 38 | 3090261 | Крышка | 1 |
| 40 | 4423958 | Амортизатор | 1 |
| 42 | J090820 | Болт с шайбой | 5 |
| 45 | 4392902 | Резиновая втулка | 1 |
| 46 | 4288516 | Резиновая втулка | 1 |
| 48 | J090820 | Болт с шайбой | 2 |
| 50 | 4431482 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
