Рычаг управления (основной) [EU] [AUS] — HITACHI EX27U

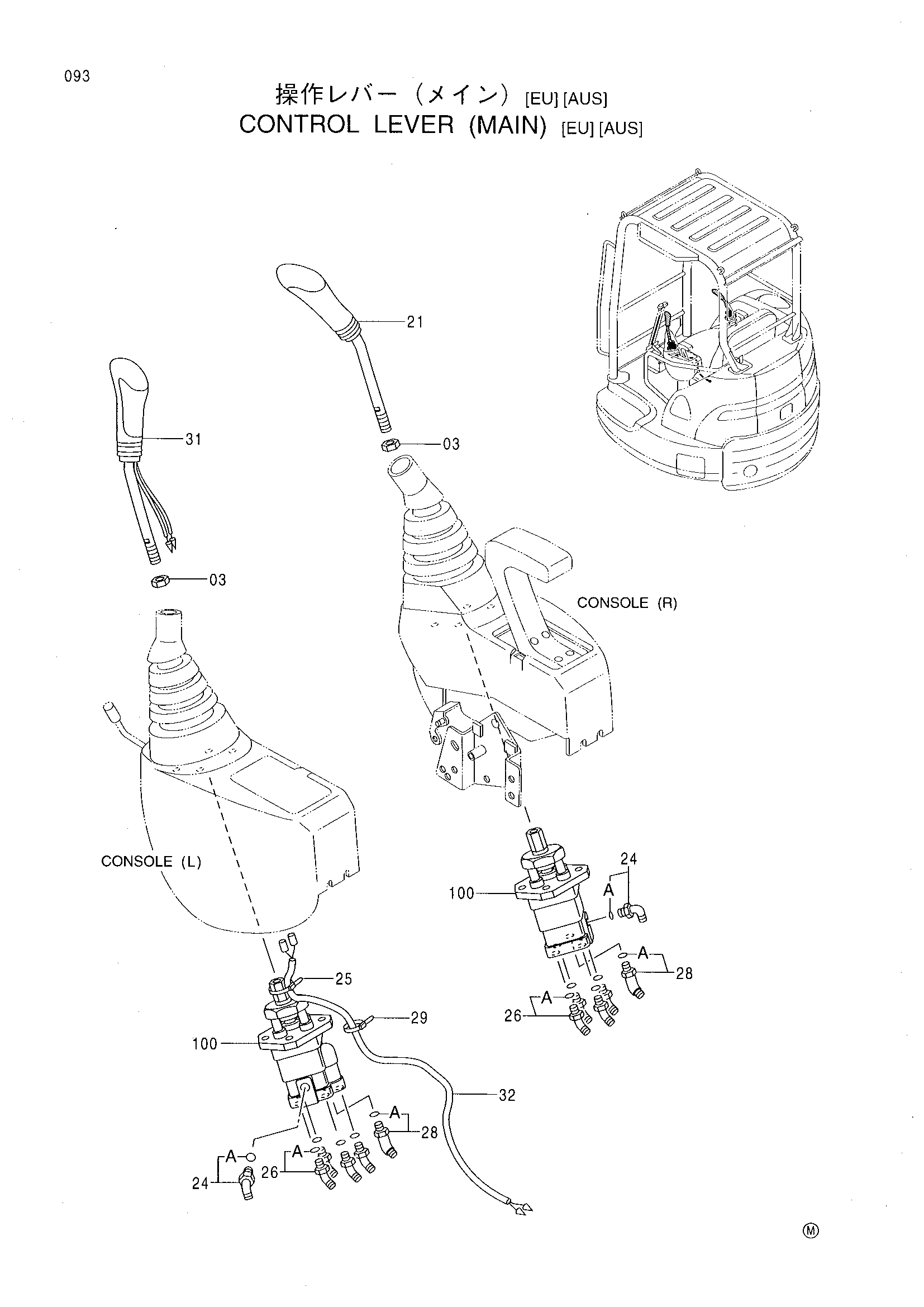

Заводская схема «Рычаг управления (основной) [EU] [AUS]» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рычаг управления (основной) [EU] [AUS] HITACHI EX27U](/catalog-drawings/07/077b1281-4ece-4cf1-b027-a7948dffac77.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J231214 | Гайка | 2 |
| 21 | 4365817 | Рычаг | 1 |
| 24 | 4112300 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4326365 | Ленточный зажим | 2 |
| 26 | 4108100 | Угловой штуцер | 8 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4423863 | Угловой штуцер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4300351 | Ленточный зажим | 1 |
| 31 | 4381245 | Рычаг | 1 |
| 32 | 4368834 | Жгут проводов | 1 |
| 100 | 4404930 | Пилотный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
