Топливные трубопроводы <кубота ENG.> — HITACHI EX27U

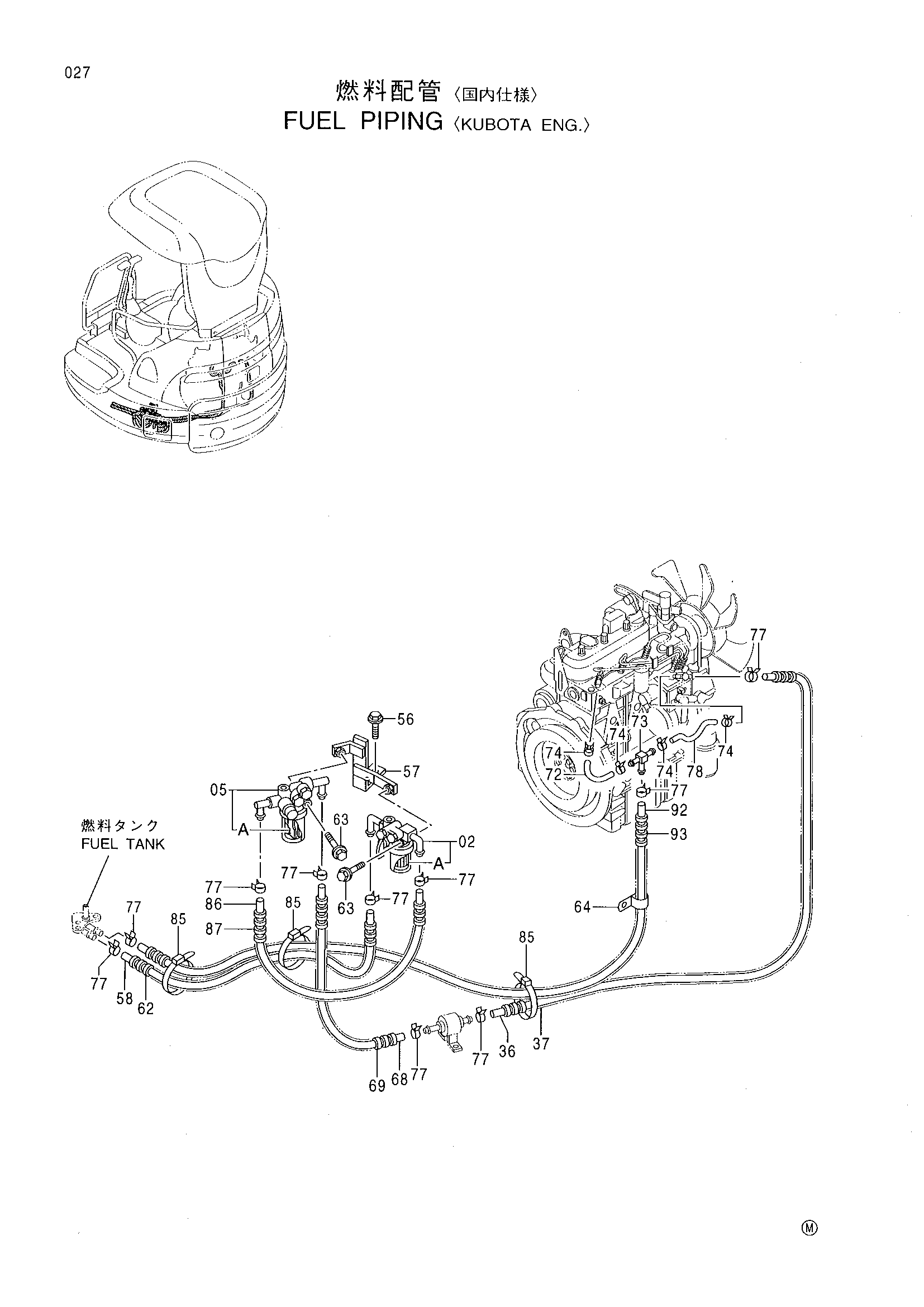

Заводская схема «Топливные трубопроводы <кубота ENG.>» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4399161 | Фильтр | 1 |
| 02A | 4418776 | Фильтрующий элемент | 1 |
| 05 | 4419192 | Топливный фильтр | 1 |
| 05A | 4419193 | Фильтрующий элемент | 1 |
| 36 | 4365865 | Топливный шланг | 1 |
| 37 | 4365869 | Трубка | 1 |
| 56 | J051020 | Болт с шайбой | 2 |
| 57 | 9753275 | Кронштейн | 1 |
| 58 | 4429126 | Топливный шланг | 1 |
| 62 | 4429412 | Трубка | 1 |
| 63 | J090870 | Болт с шайбой | 2 |
| 64 | 4190282 | Зажим | 1 |
| 68 | 4427932 | Топливный шланг | 1 |
| 69 | 4427938 | Трубка | 1 |
| 72 | 4393648 | Топливный шланг | 1 |
| 73 | 4348594 | Тройник | 1 |
| 74 | 4393609 | Хомут шланга | 4 |
| 77 | 4339258 | Хомут шланга | 10 |
| 78 | 4427948 | Топливный шланг | 1 |
| 85 | 4055311 | Ленточный зажим | 3 |
| 86 | 4427933 | Топливный шланг | 1 |
| 87 | 4427939 | Трубка | 1 |
| 92 | 4427935 | Топливный шланг | 1 |
| 93 | 4427941 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
