Гидроцилиндр стрелы (навес) — HITACHI EX27U

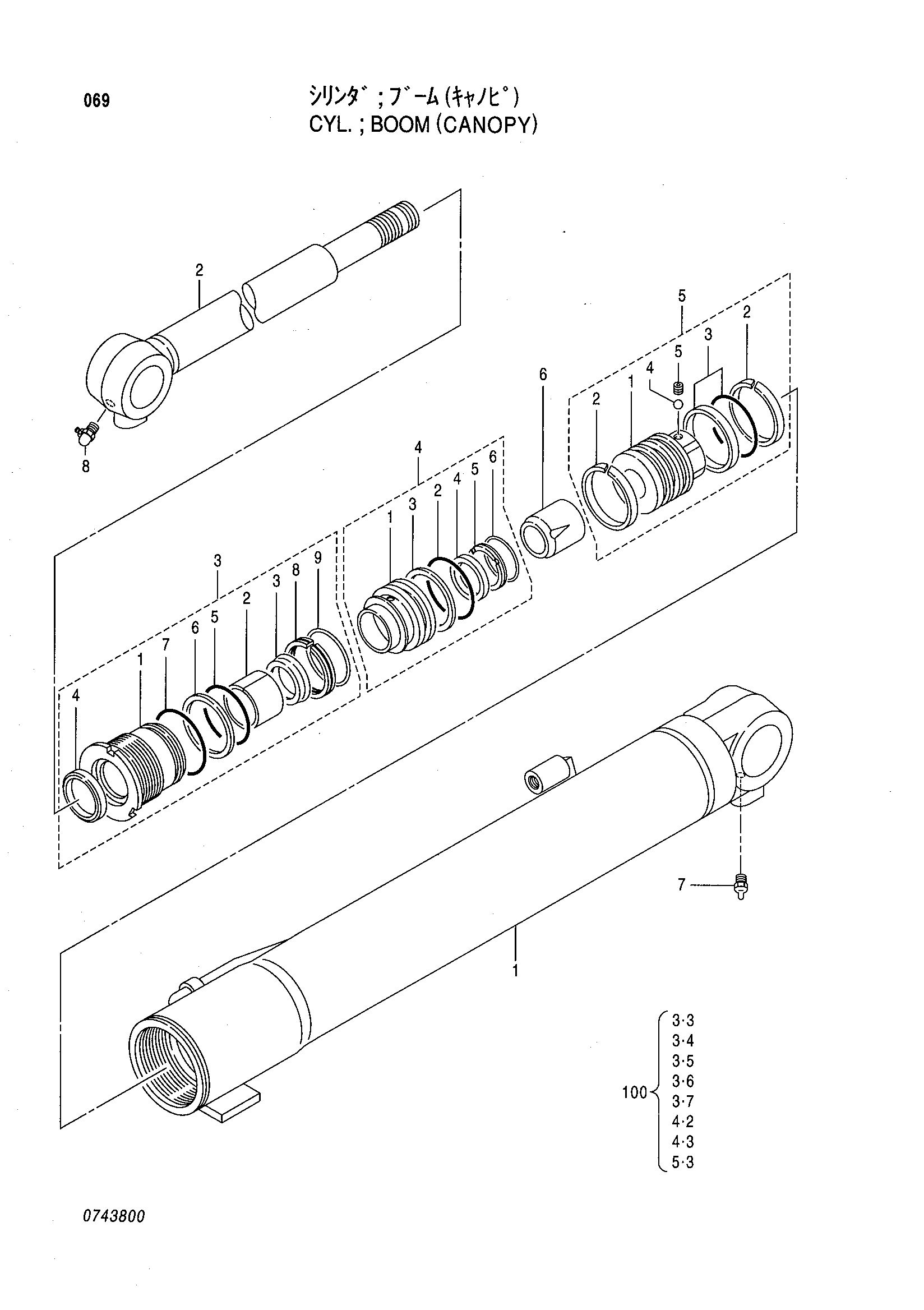

Заводская схема «Гидроцилиндр стрелы (навес)» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4414869 | Гидроцилиндр стрелы | 1 | |
| 1 | 0743801 | Труба гидроцилиндра | 1 |
| 2 | 0743802 | Шток поршня | 1 |
| 3 | 0743803 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0494901 | Головка гидроцилиндра | 1 |
| 3-2 | 0481103 | Втулка | 1 |
| 3-3 | 0481202 | U-образная манжета | 1 |
| 3-4 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-5 | 0479007 | Уплотнительное кольцо | 1 |
| 3-6 | 0479008 | Опорное кольцо | 1 |
| 3-7 | 0478907 | Уплотнительное кольцо | 1 |
| 3-8 | 0481004 | Разъём | 1 |
| 3-9 | 0481005 | Ограничитель | 1 |
| 4 | 0679802 | Фиксатор в сборе | 1 |
| 4-1 | 0494902 | Фиксатор | 1 |
| 4-2 | 0430903 | Уплотнительное кольцо | 1 |
| 4-3 | 0479008 | Опорное кольцо | 1 |
| 4-4 | 0494903 | Кольцо амортизатор | 1 |
| 4-5 | 0494904 | Проставка | 1 |
| 4-6 | 0494905 | Ограничитель | 1 |
| 5 | 0679803 | Поршень в сборе | 1 |
| 5-1 | 0481203 | Поршень | 1 |
| 5-2 | 0479010 | Направляющее кольцо | 2 |
| 5-3 | 0479011 | Уплотнительное кольцо | 1 |
| 5-4 | 0429917 | Стальной шарик | 1 |
| 5-5 | 0479012 | Установочный винт | 1 |
| 6 | 0743804 | Амортизирующий подшипник | 1 |
| 7 | 0429920 | Пресс-маслёнка | 1 |
| 8 | 0429921 | Пресс-маслёнка | 1 |
| 100 | 0743805 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
