Клапан (11) — HITACHI EX27U

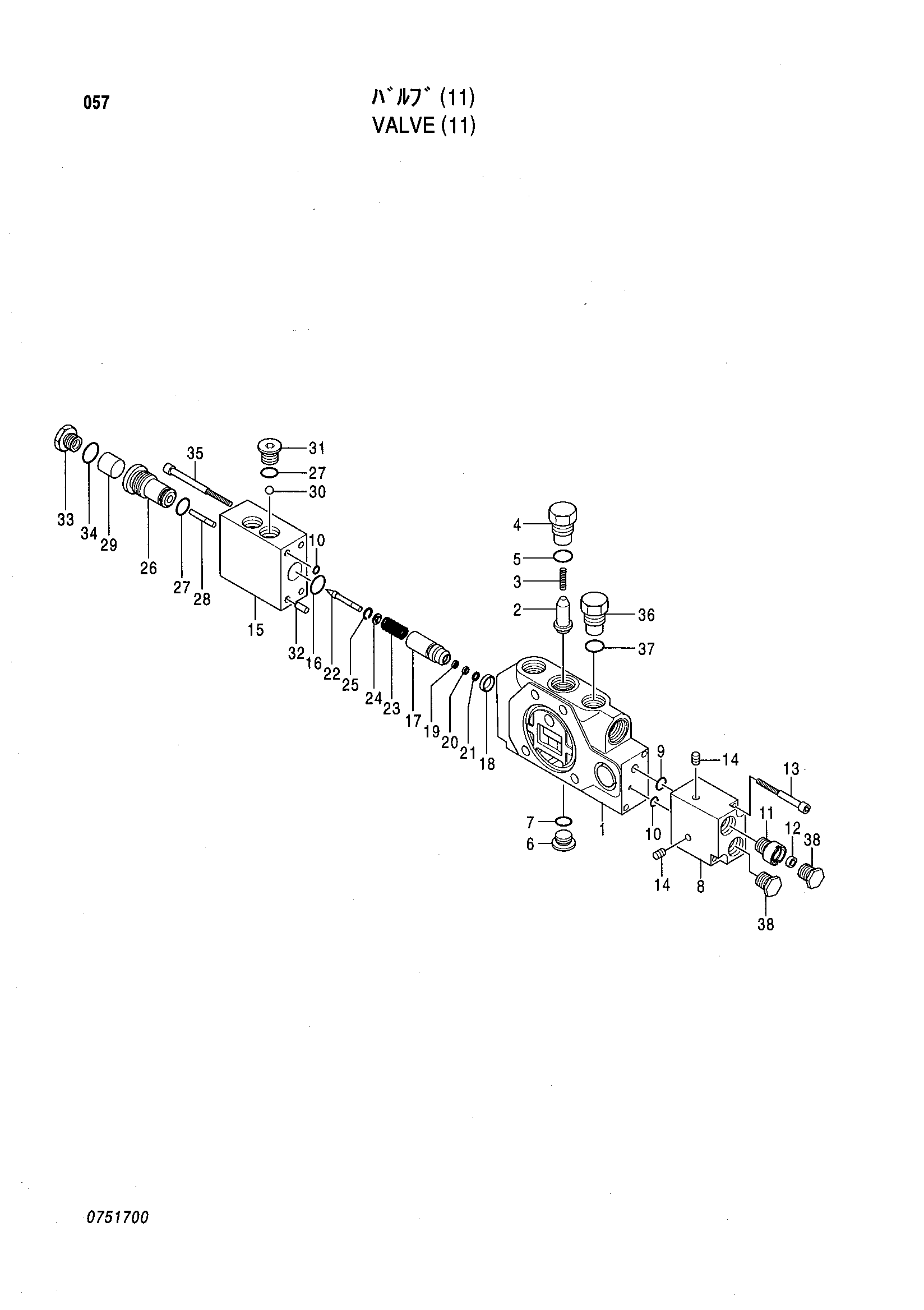

Заводская схема «Клапан (11)» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4438454 | Клапан | 1 | |
| 1 | 0751701 | Корпус | 1 |
| 2 | 0751001 | Плунжер | 1 |
| 3 | 0751002 | Пружина | 1 |
| 4 | 0751003 | Пробка | 1 |
| 5 | Z957366 | Уплотнительное кольцо | 3 |
| 6 | 0751201 | Пробка | 1 |
| 7 | 0751202 | Уплотнительное кольцо | 1 |
| 8 | 0751702 | Блок | 1 |
| 9 | 4506320 | Уплотнительное кольцо | 1 |
| 10 | 4092111 | Уплотнительное кольцо | 1 |
| 11 | 0751005 | Пробка | 1 |
| 12 | 0751006 | Фильтр | 1 |
| 13 | 0225307 | Болт с внутренним шестигранником | 2 |
| 14 | 0751009 | Пробка | 2 |
| 15 | 0751703 | Блок | 1 |
| 16 | 0751704 | Уплотнительное кольцо | 1 |
| 17 | 0751705 | Запорный клапан | 1 |
| 18 | 0751706 | Уплотнение | 1 |
| 19 | 0751707 | Фильтр | 1 |
| 20 | 0751708 | Проставка | 1 |
| 21 | 0751709 | Стопорное кольцо | 1 |
| 22 | 0751710 | Клапан | 1 |
| 23 | 0751711 | Пружина | 1 |
| 24 | 0751712 | Седло пружины | 1 |
| 25 | 0751713 | Стопорное кольцо | 1 |
| 26 | 0751714 | Направляющая поршень | 1 |
| 27 | 4506408 | Уплотнительное кольцо | 2 |
| 28 | 0751715 | Поршень | 1 |
| 29 | 0751716 | Поршень | 1 |
| 30 | 0751717 | Шарик | 1 |
| 31 | 0751718 | Пробка | 1 |
| 32 | 0751719 | Палец | 2 |
| 33 | 0751720 | Пробка | 1 |
| 34 | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 0751721 | Болт с внутренним шестигранником | 2 |
| 36 | 0751101 | Пробка | 1 |
| 37 | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 0600724 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
