Головка блока цилиндров — HITACHI EX27U

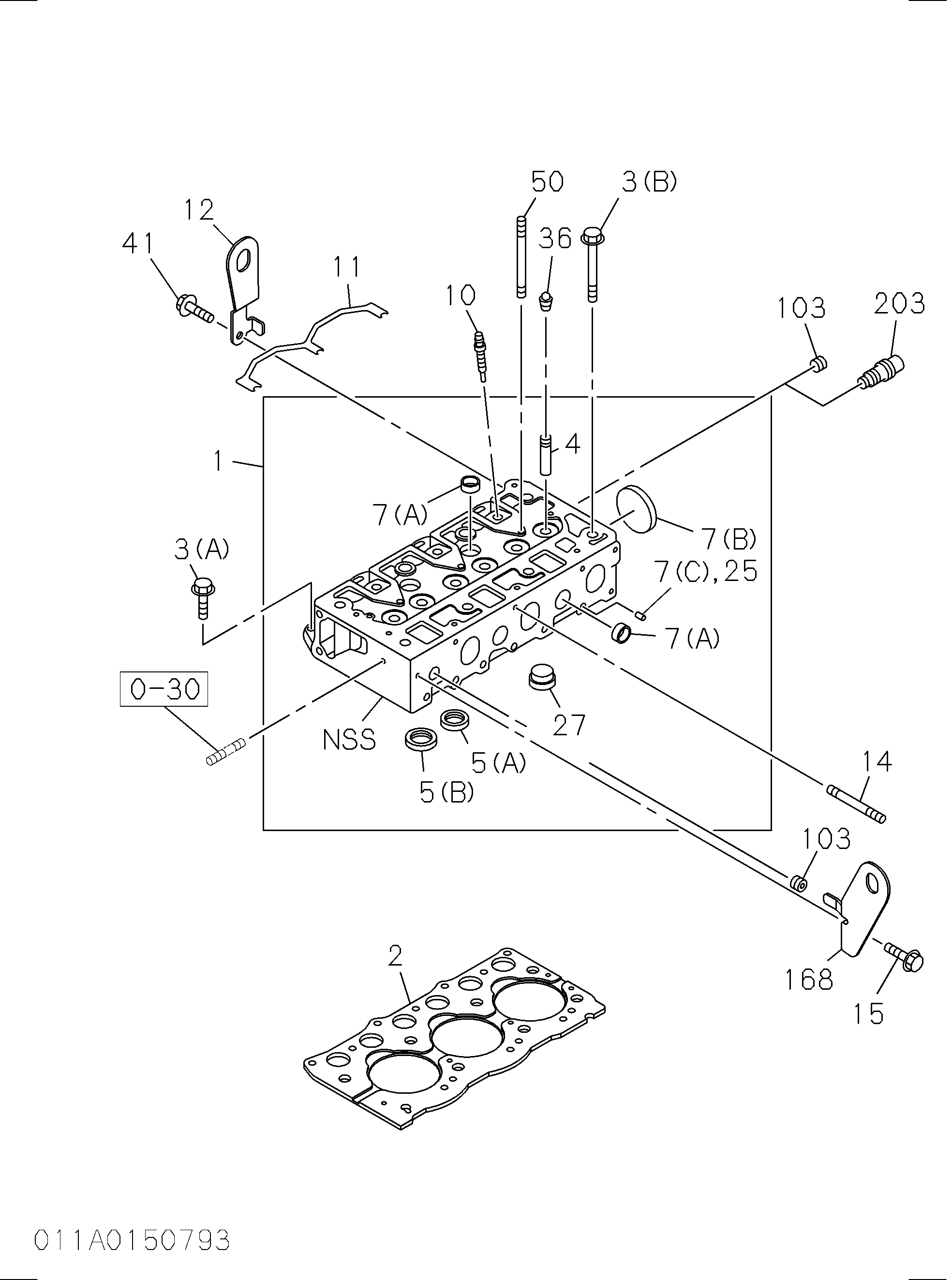

Заводская схема «Головка блока цилиндров» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 8971634013 | Головка в сборе гидроцилиндр | 1 |
| 2 | 8970453932 | Прокладка гидроцилиндр HD | 1 |
| 3(A) | 8944637840 | Болт гидроцилиндр HD TO блок | 4 |
| 3(B) | 8970369591 | Болт гидроцилиндр HD TO блок | 8 |
| 4 | 8970317490 | Направляющая клапан | 6 |
| 5(A) | 8970453912 | Сиденье клапан вставка | 3 |
| 5(B) | 8970453920 | Сиденье клапан вставка | 3 |
| 7(A) | 8972096090 | Чашка сеалинг, гидроцилиндр головка | 4 |
| 7(B) | 1096000051 | Чашка сеалинг, гидроцилиндр головка | 1 |
| 7(C) | 8972334290 | Чашка сеалинг, гидроцилиндр головка | 4 |
| 10 | 8971065491 | Пробка глов | 3 |
| 11 | 8970454171 | Разъём глов пробка | 1 |
| 12 | 8970853900 | Подвес ENG, RR | 1 |
| 14 | 5093000650 | Шпилька EXH коллектор | 2 |
| 15 | 0280808160 | Болт подвес, передний | 1 |
| 25 | 5111190090 | Пробка гидроцилиндр HD | 4 |
| 27 | 8970610221 | Пробка HOT | 3 |
| 36 | 8941105591 | Уплотнение масляный, клапан направляющая | 6 |
| 41 | 0280808160 | Болт ENG подвес | 1 |
| 50 | 8970946411 | Шпилька коромысло вал кронштейн | 5 |
| 103 | 5096050050 | Пробка HD | 1 |
| 168 | 8970853890 | Подвес ENG, передний | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
