Основные гидролинии (3) — HITACHI EX27U

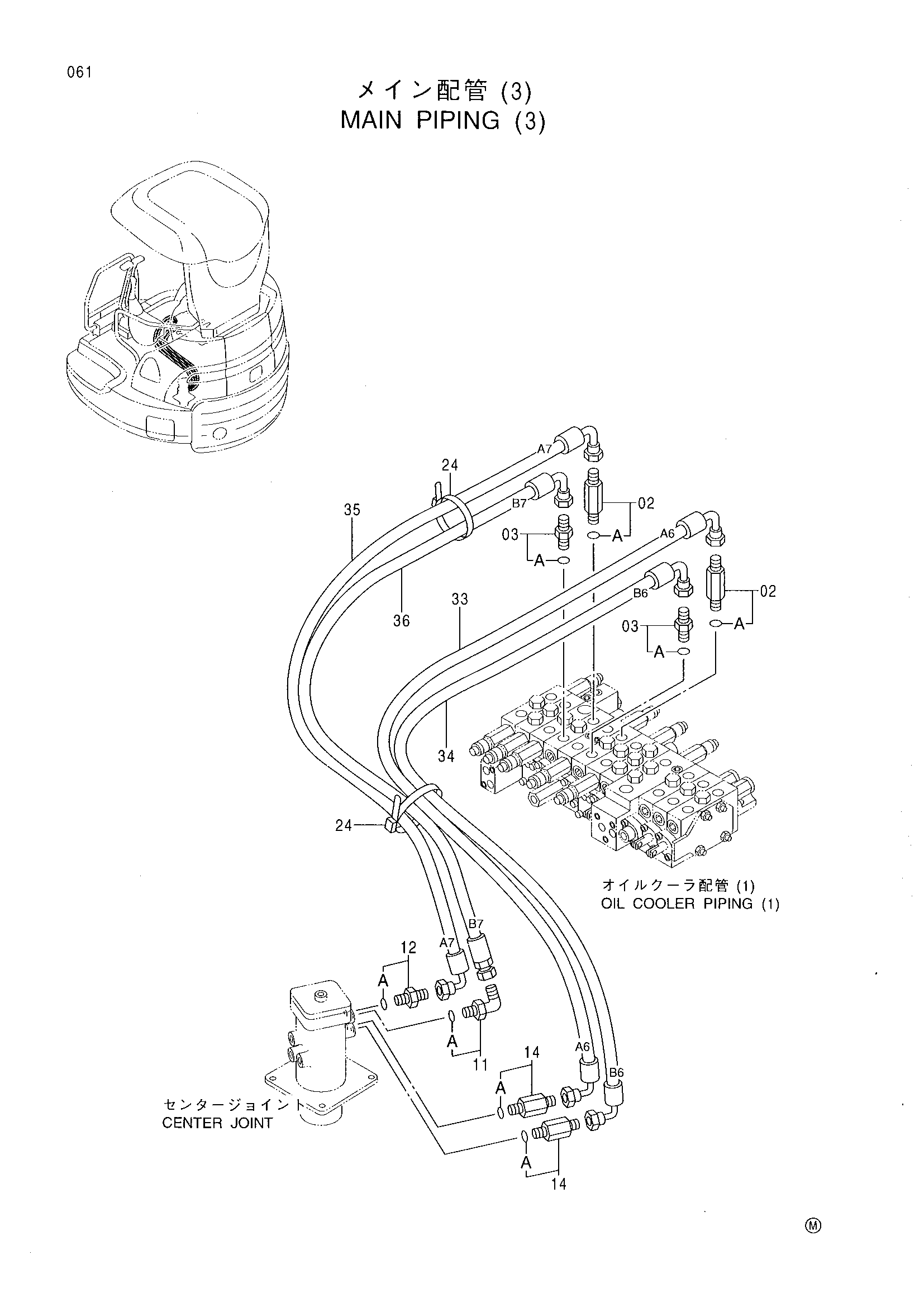

Заводская схема «Основные гидролинии (3)» для HITACHI EX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4368210 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4042031 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4037761 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4042031 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4368210 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4055312 | Ленточный зажим | 2 |
| 33 | 4427880 | Шланг | 1 |
| 34 | 4427881 | Шланг | 1 |
| 35 | 4427882 | Шланг | 1 |
| 36 | 4427883 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
