Передний трубопроводы — HITACHI EX270-5

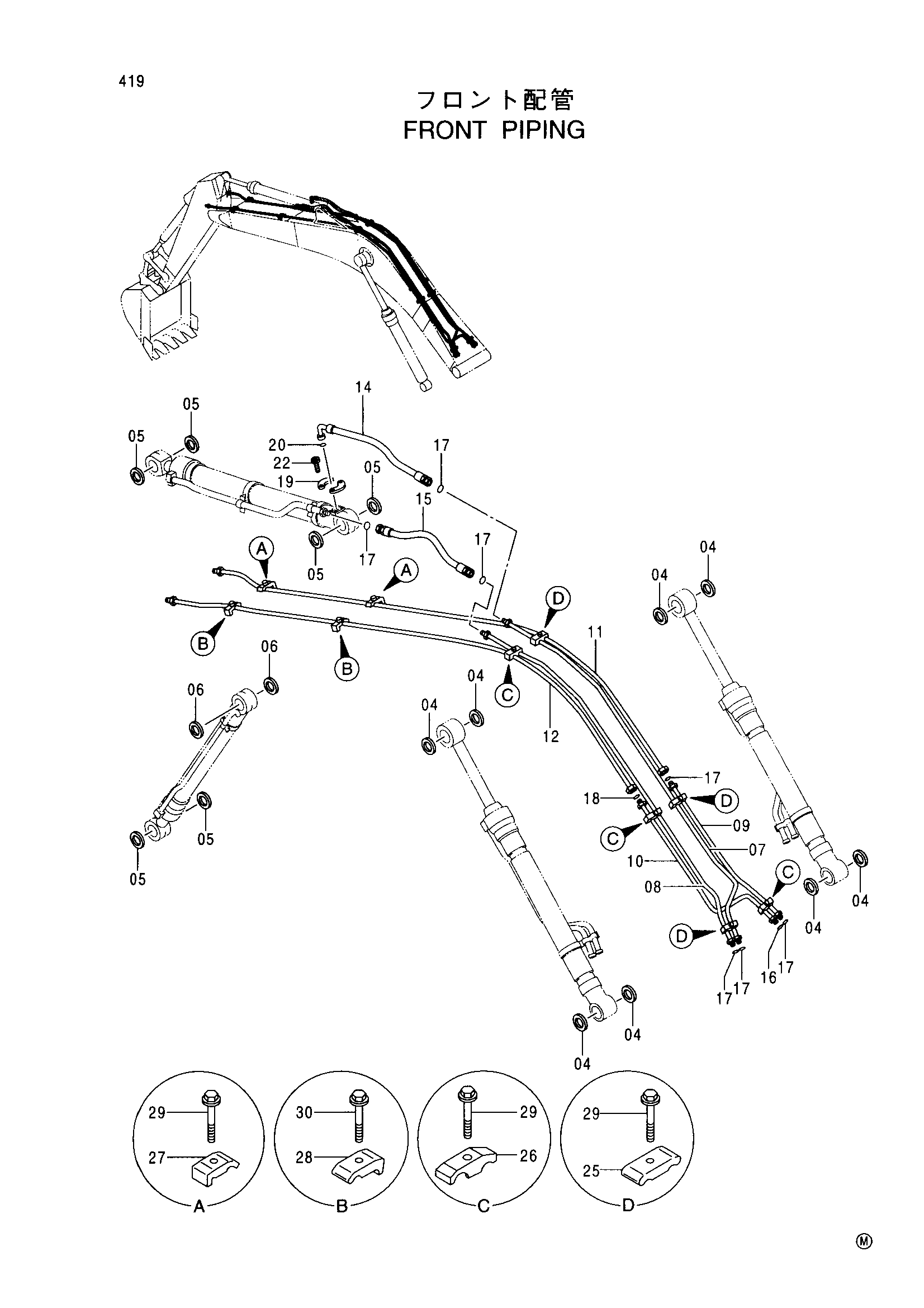

Заводская схема «Передний трубопроводы» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4074008 | Пылезащитное уплотнение | 8 |
| 05 | 4067901 | Пылезащитное уплотнение | 6 |
| 06 | 4067902 | Пылезащитное уплотнение | 2 |
| 07 | 8066502 | Трубка | 1 |
| 08 | 8066503 | Трубка | 1 |
| 09 | 9746887 | Трубка | 1 |
| 10 | 9746888 | Трубка | 1 |
| 11 | 8066506 | Трубка | 1 |
| 12 | 8066507 | Трубка | 1 |
| 14 | 4252855 | Шланг | 1 |
| 15 | 4272697 | Шланг | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 1 |
| 17 | 4187328 | Уплотнительное кольцо | 7 |
| 18 | 4187329 | Уплотнительное кольцо | 1 |
| 19 | 4085560 | Разъёмный фланец | 2 |
| 20 | 966993 | Уплотнительное кольцо | 1 |
| 22 | J781240 | Болт с внутренним шестигранником | 4 |
| 25 | 4189860 | Хомут трубки | 3 |
| 26 | 4153488 | Хомут трубки | 3 |
| 27 | 4190127 | Хомут трубки | 2 |
| 28 | 4190126 | Хомут трубки | 2 |
| 29 | J011265 | Болт с шайбой | 8 |
| 30 | J011260 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
