Трубопроводы системы смазки (1) [тип 18] — HITACHI EX270-5

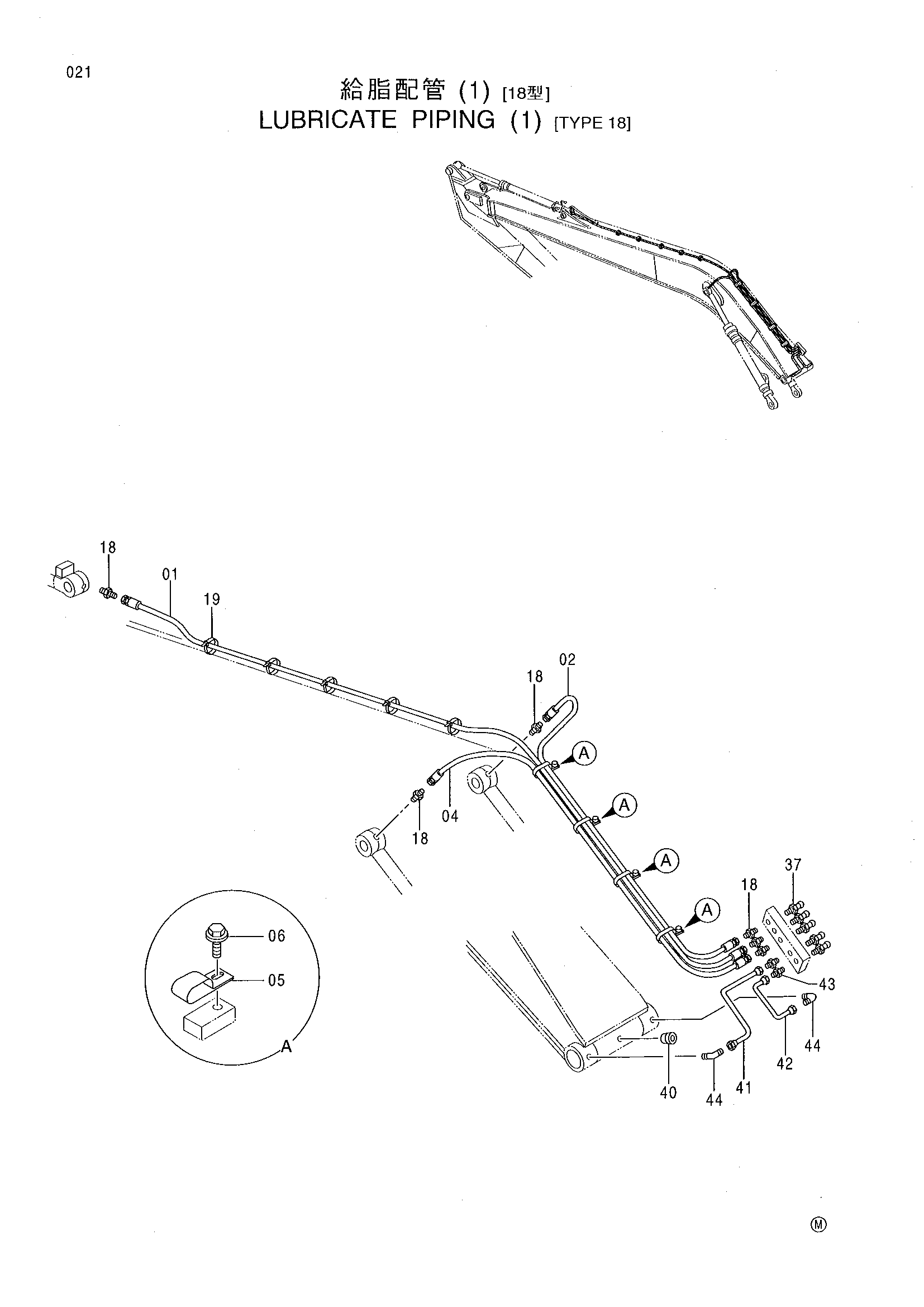

Заводская схема «Трубопроводы системы смазки (1) [тип 18]» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Трубопроводы системы смазки (1) [тип 18] HITACHI EX270-5](/catalog-drawings/dd/dd318e5c-6349-48bb-8487-079db9165f2b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4298766 | Нейлоновый шланг | 1 |
| 02 | 4329595 | Нейлоновый шланг | 1 |
| 04 | 4301446 | Нейлоновый шланг | 1 |
| 05 | 4252877 | Зажим | 4 |
| 06 | J011016 | Болт с шайбой | 4 |
| 18 | 4154651 | Адаптер | 6 |
| 19 | 4055311 | Ленточный зажим | 5 |
| 37 | J75482 | Пресс-маслёнка | 5 |
| 40 | 94-2022 | Пробка | 1 |
| 41 | 4372966 | Трубка | 1 |
| 42 | 4372967 | Трубка | 1 |
| 43 | 4360981 | Штуцер трубки | 2 |
| 44 | 4345297 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
