Каталог запчастей HITACHI
Пилотный трубопроводы (9)[USA][AUS] — HITACHI EX270-5

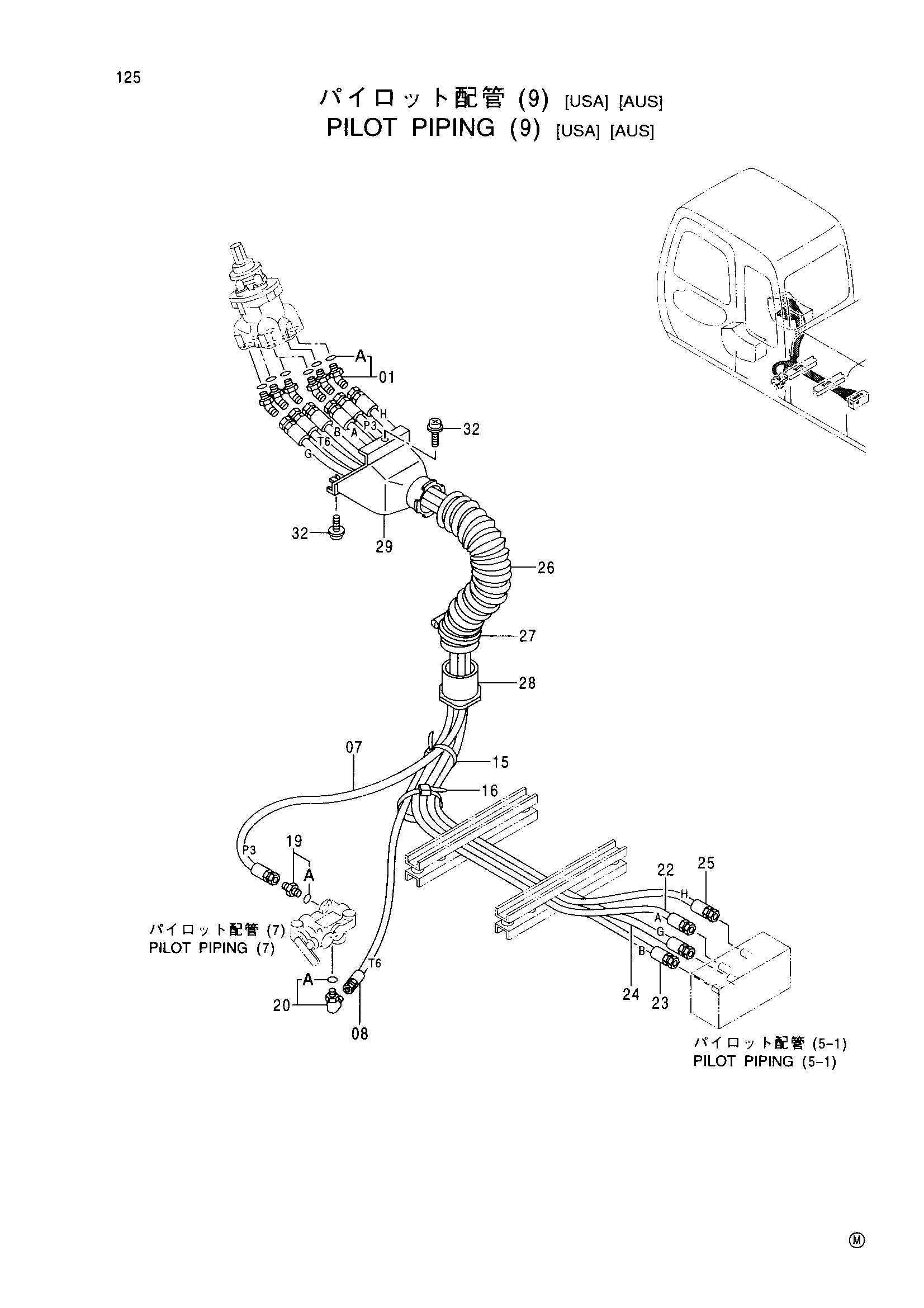

Заводская схема «Пилотный трубопроводы (9)[USA][AUS]» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (9)[USA][AUS] HITACHI EX270-5](/catalog-drawings/7e/7e5cdc8d-9992-4a93-be25-fdbd46647eda.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4286916 | Угловой штуцер | 6 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4373560 | Шланг (P3) | 1 |
| 08 | 4373561 | Шланг (T6) | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 16 | 4121859 | Ленточный зажим | 1 |
| 19 | 4261938 | Фильтр | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4154671 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4373562 | Шланг (A) | 1 |
| 23 | 4373563 | Шланг (B) | 1 |
| 24 | 4351192 | Шланг (G) | 1 |
| 25 | 4351193 | Шланг (H) | 1 |
| 26 | 4351175 | Шланг | 1 |
| 26 | 4373706 замена: 4351175 | Шланг | 1 |
| 27 | 4351774 | Хомут провод | 1 |
| 28 | 3079728 | Втулка | 1 |
| 29 | 3072745 | Крышка | 1 |
| 32 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
