Гидролинии рабочего оборудования (2) <тип H18> — HITACHI EX270-5

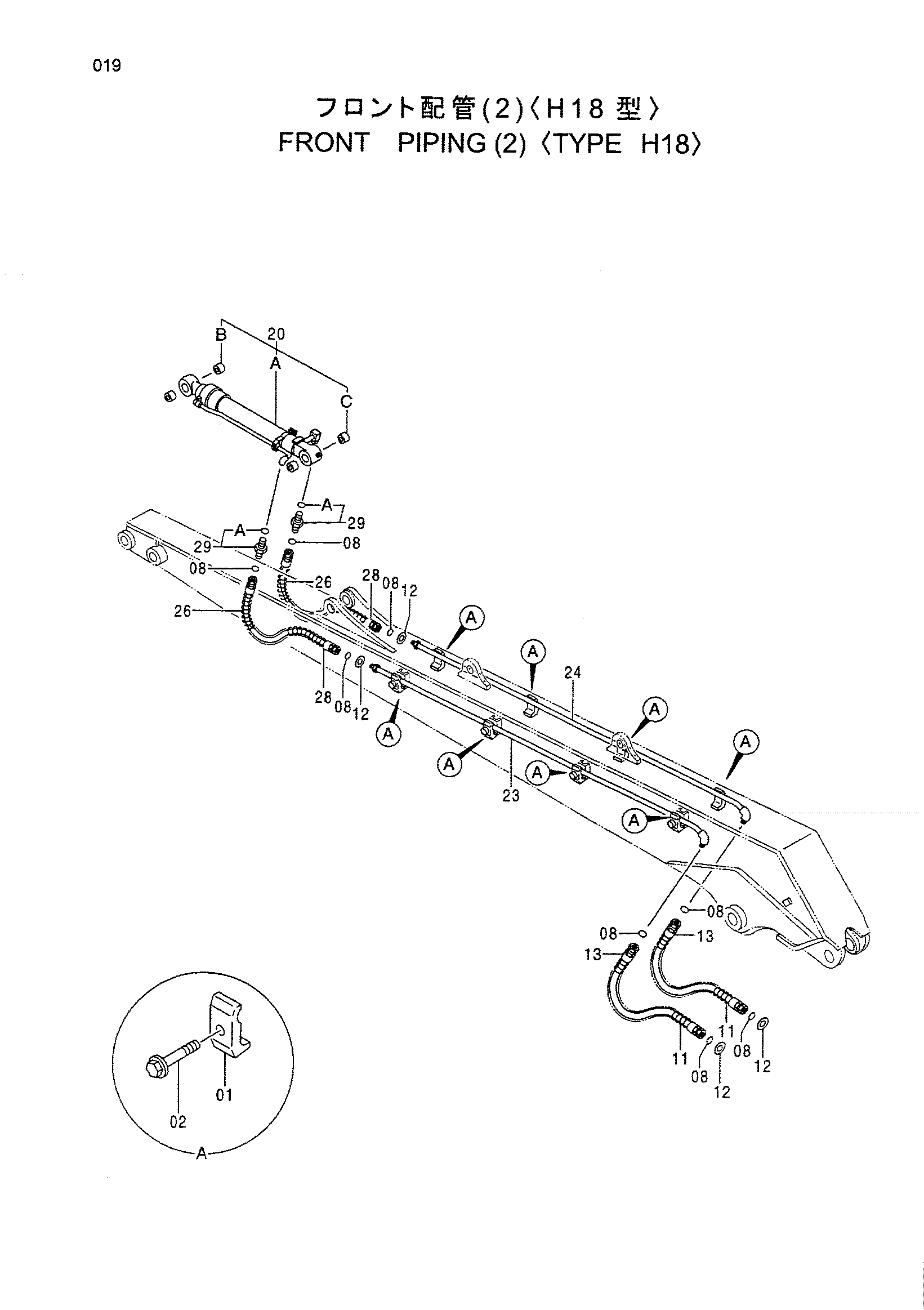

Заводская схема «Гидролинии рабочего оборудования (2) <тип H18>» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190126 | Хомут трубки | 8 |
| 02 | J011260 | Болт с шайбой | 8 |
| 08 | 4187308 | Уплотнительное кольцо | 8 |
| 11 | 4055191 | Защита шланга | 2 |
| 12 | 4203220 | Шайба | 4 |
| 13 | 4250078 | Шланг | 2 |
| 20 | 9156726 | Гидроцилиндр ковша | 1 |
| 20A | 4379259 | Гидроцилиндр. баккет | 1 |
| 20B | 4365448 | Втулка | 2 |
| 20C | 4365897 | Втулка | 2 |
| 23 | 8063930 | Трубка | 1 |
| 24 | 8063931 | Трубка | 1 |
| 26 | 4053610 | Защита шланга | 2 |
| 28 | 4250889 | Шланг | 2 |
| 29 | 4197530 | Адаптер | 2 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
