H рукоять (3.1M)<280H, LCH> — HITACHI EX270-5

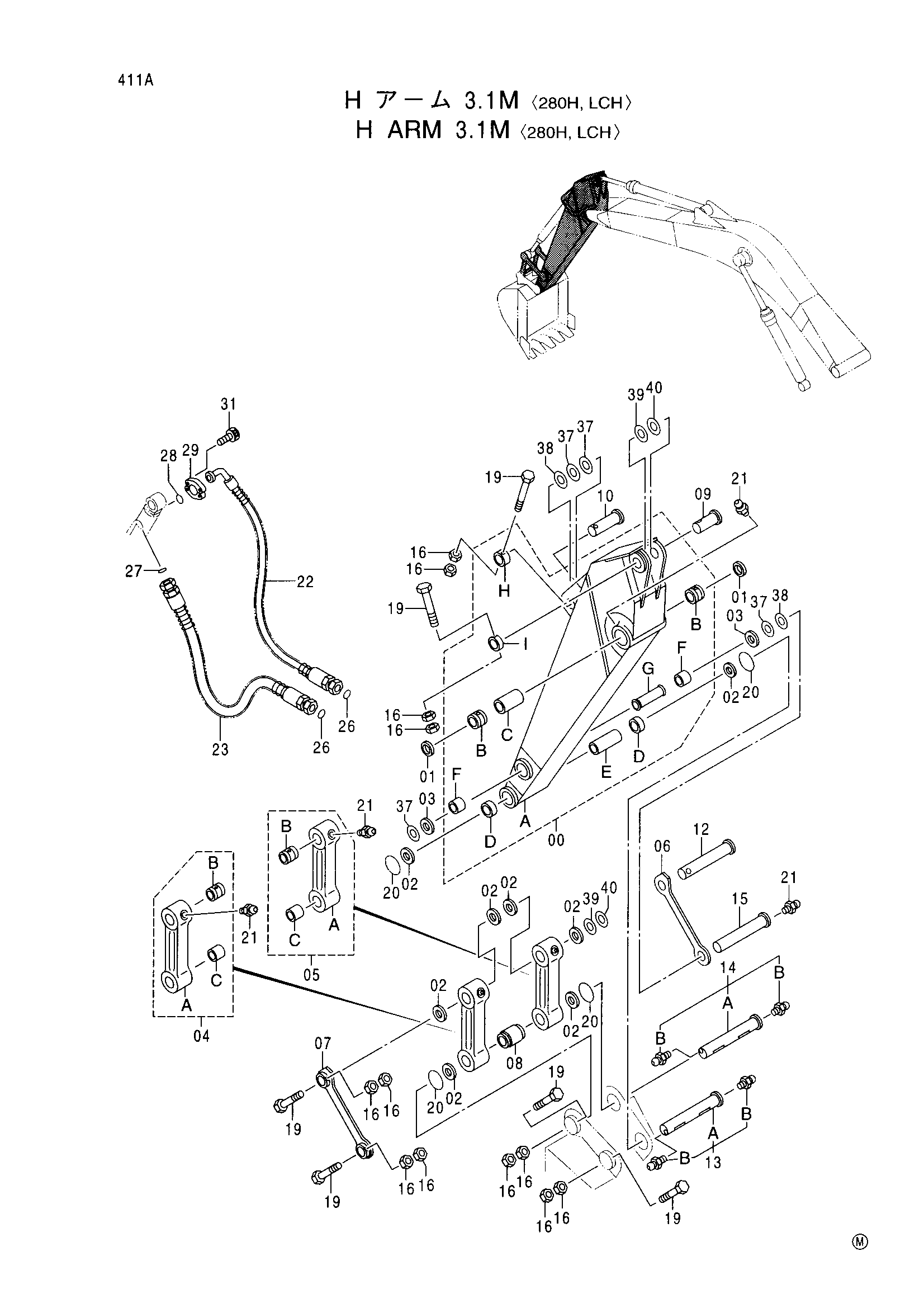

Заводская схема «H рукоять (3.1M)<280H, LCH>» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034695 | Рукоять в сборе | 1 |
| 00A | 5005939 | Рукоять | 1 |
| 00B | 3055709 | Втулка | 2 |
| 00C | 4273778 | Проставка | 1 |
| 00D | 4203425 | Втулка | 2 |
| 00E | 4144379 | Проставка | 1 |
| 00F | 4196107 | Втулка | 2 |
| 00G | 4067989 | Проставка | 1 |
| 00H | 4067719 | Ограничитель | 1 |
| 00I | 4067720 | Ограничитель | 1 |
| 01 | 4074008 | Пылезащитное уплотнение | 2 |
| 02 | 4067901 | Пылезащитное уплотнение | 8 |
| 03 | 4067902 | Пылезащитное уплотнение | 2 |
| 04 | 8038660 | Тяга в сборе | 1 |
| 04A | 2024552 | Тяга | 1 |
| 04B | 3038527 | Втулка | 1 |
| 04C | 4203426 | Втулка | 1 |
| 05 | 8038661 | Тяга в сборе | 1 |
| 05A | 2024553 | Тяга | 1 |
| 05B | 3038527 | Втулка | 1 |
| 05C | 4203426 | Втулка | 1 |
| 06 | 8072352 | Тяга | 1 |
| 07 | 8072353 | Тяга | 1 |
| 08 | 4155351 | Проставка | 1 |
| 09 | 3026126 | Палец | 1 |
| 10 | 3038443 | Палец | 1 |
| 12 | 3038473 | Палец | 1 |
| 13 | 9177332 | Палец | 1 |
| 13A | 3076157 замена: 3084544 | Палец | 1 |
| 13A | 3084544 | Палец | 1 |
| 13B | J75481 | Пресс-маслёнка | 2 |
| 14 | 9177333 | Палец | 1 |
| 14A | 3041392 замена: 3084545 | Палец | 1 |
| 14A | 3084545 | Палец | 1 |
| 14B | J75481 | Пресс-маслёнка | 2 |
| 15 | 3038468 | Палец | 1 |
| 16 | J950020 | Гайка | 12 |
| 19 | 4342146 | Болт | 6 |
| 20 | 4089028 | Уплотнительное кольцо | 4 |
| 21 | J75481 | Пресс-маслёнка | 5 |
| 22 | 4303024 | Шланг | 1 |
| 23 | 4385323 | Шланг | 1 |
| 26 | 4187328 | Уплотнительное кольцо | 2 |
| 27 | 4187308 | Уплотнительное кольцо | 1 |
| 28 | 966993 | Уплотнительное кольцо | 1 |
| 29 | 4085560 | Разъёмный фланец | 2 |
| 31 | J781240 | Болт с внутренним шестигранником | 4 |
| 37 | 4114817 | Регулировочная шайба 1.0 | 4 |
| 38 | 4114816 | Регулировочная шайба 2.3 | 2 |
| 39 | 4124478 | Регулировочная шайба 1.2 | 2 |
| 40 | 4189837 | Регулировочная шайба 2.3 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
