Топливные трубопроводы — HITACHI EX270-5

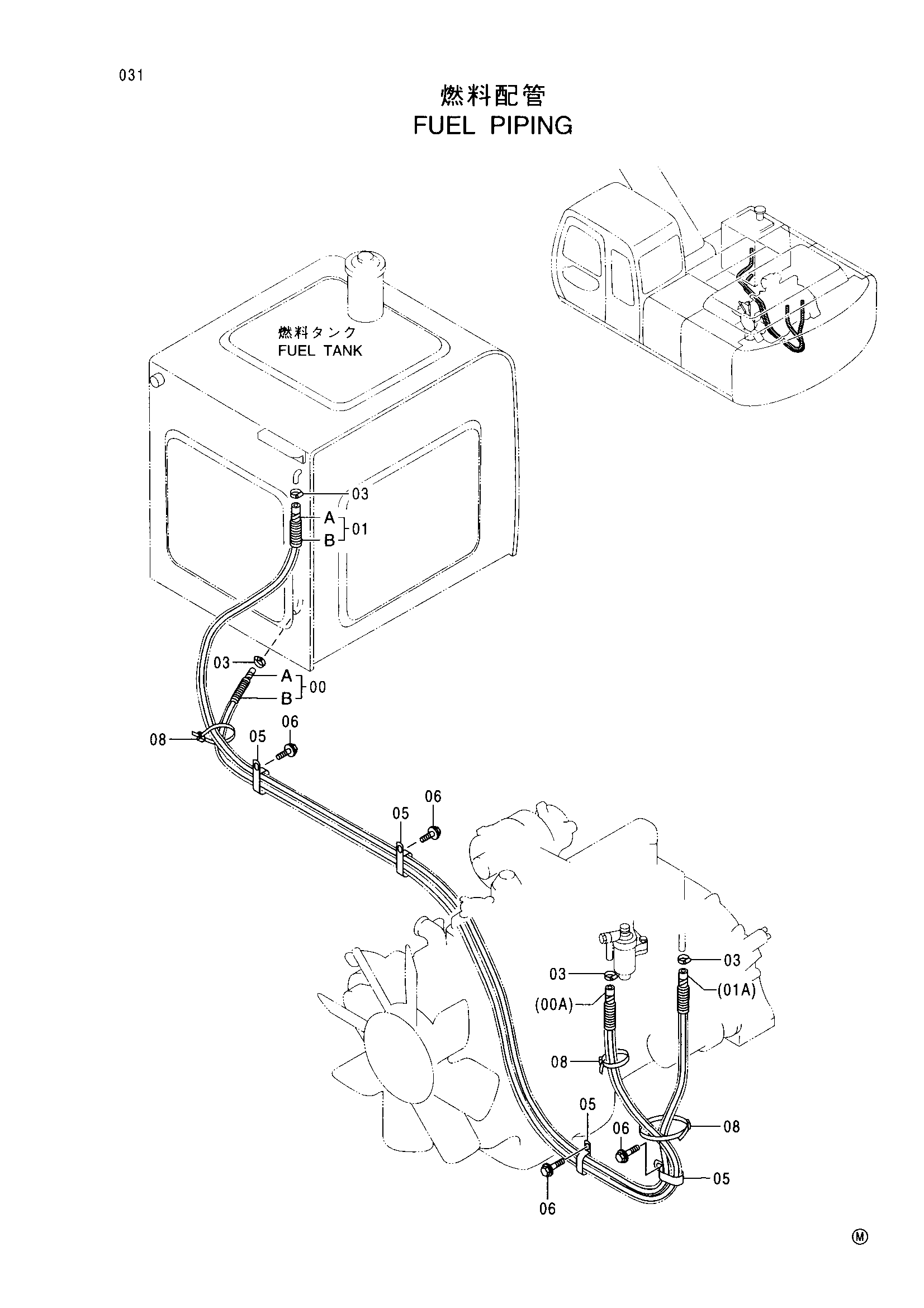

Заводская схема «Топливные трубопроводы» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9103619	Топливный шланг	1
00A	4191976	Топливный шланг	1
00B	4278392	Трубка	1
01	9112773	Топливный шланг	1
01A	4295998	Топливный шланг	1
01B	4295999	Трубка	1
03	4514700	Зажим шланг	4
05	4190266	Зажим	4
06	J011020	Болт с шайбой	4
08	4055312	Ленточный зажим	3

Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
