Стрела <тип H18> — HITACHI EX270-5

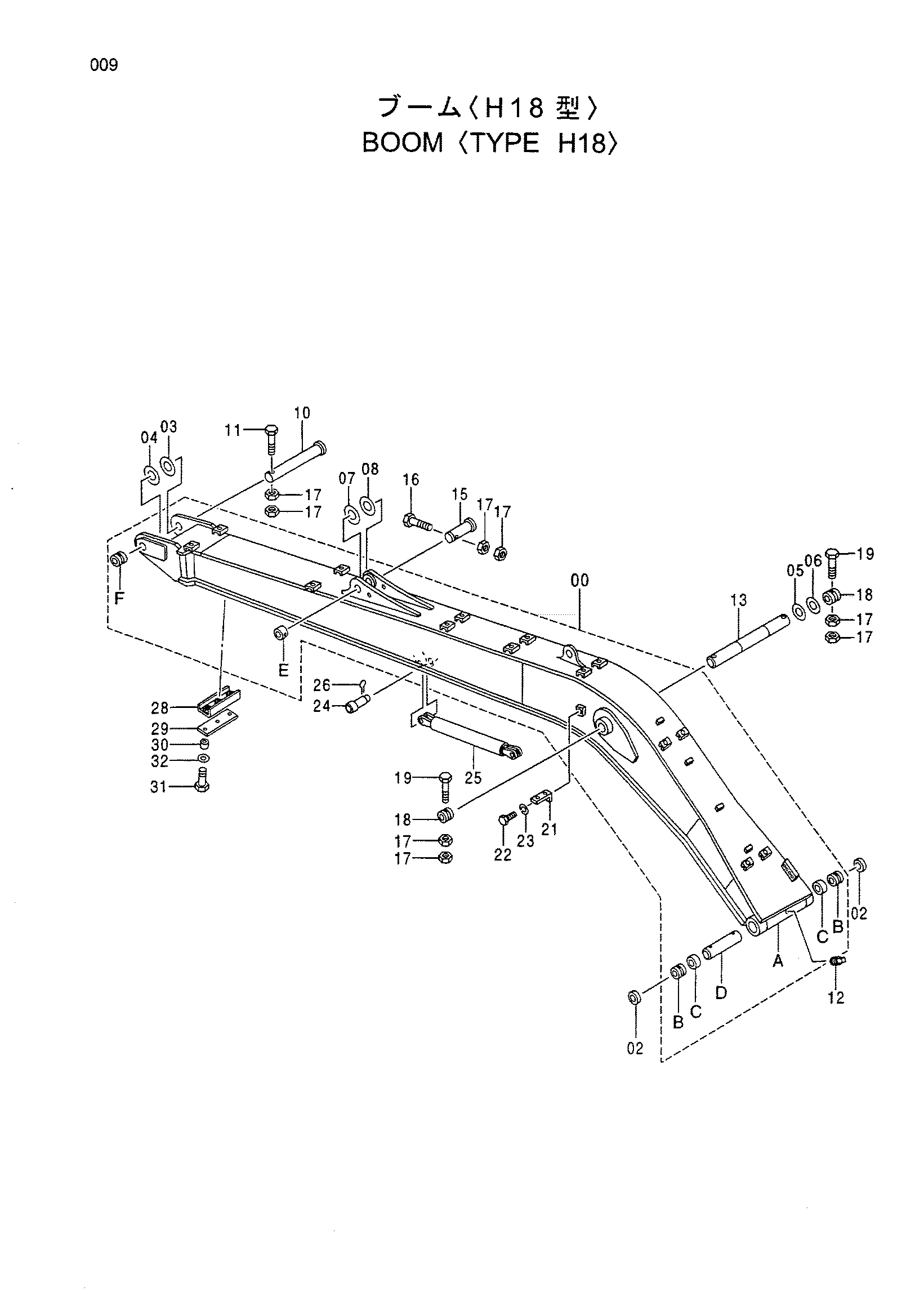

Заводская схема «Стрела <тип H18>» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040815 | Стрела в сборе | 1 |
| 00A | 5007732 | Стрела | 1 |
| 00B | 4355877 | Втулка | 2 |
| 00C | 4364501 | Втулка | 2 |
| 00D | 4372730 | Проставка | 1 |
| 00E | 4067720 | Ограничитель | 1 |
| 00F | 4143531 | Ограничитель | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 03 | 4388919 | Упорная пластина 1.0 | 2 |
| 04 | 4388920 | Упорная пластина 2.0 | 1 |
| 06 | 4189839 | Регулировочная шайба | 2 |
| 07 | 4361176 | Упорная пластина 1.0 | 2 |
| 08 | 4361177 | Упорная пластина 2.0 | 1 |
| 10 | 3060072 | Палец | 1 |
| 11 | M222005 | Болт | 1 |
| 12 | 94-2011 | Пробка | 1 |
| 13 | 3075797 | Палец | 1 |
| 15 | 3026126 | Палец | 1 |
| 16 | M222004 | Болт | 1 |
| 17 | J951020 | Гайка | 8 |
| 18 | 4143531 | Ограничитель | 2 |
| 19 | 4371649 | Болт | 2 |
| 21 | 4224631 | Кронштейн | 1 |
| 22 | J901425 | Болт | 1 |
| 23 | A590914 | Пружинная шайба | 1 |
| 24 | 4287251 | Палец | 2 |
| 25 | 9738224 | Стойка | 1 |
| 26 | A766063 | Шплинт | 2 |
| 29 | 4381730 | Резиновая прокладка | 1 |
| 30 | 4381729 | Проставка | 3 |
| 31 | J901040 | Болт | 3 |
| 32 | A590110 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
