Гидроцилиндр стрелы (левый) — HITACHI EX270-5

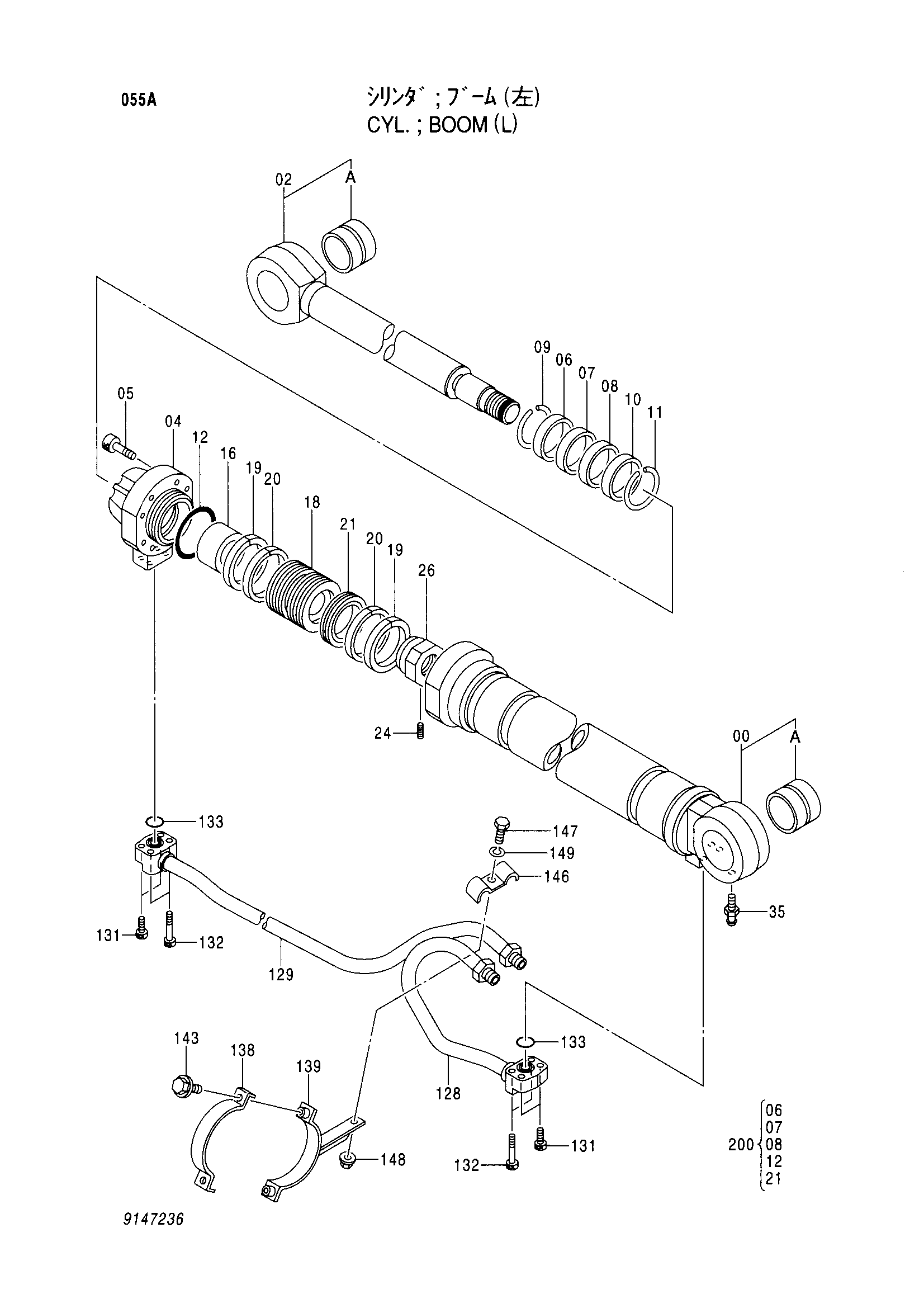

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9161886) | Гидроцилиндр стрелы (левый) | 1 | |
| 9147236 замена: 9161886 | Гидроцилиндр стрелы (левый) | 1 | |
| 00-35 | (9161895) | Гидроцилиндр.(пипелесс)<для транспортировка> | 1 |
| 00-35 | 9161892 замена: 9161895 | Гидроцилиндр.(пипелесс)<для узел в сборе of машина> | 1 |
| 00 | (9161898) | Труба гидроцилиндра | 1 |
| 00 | 7030914 замена: 9161898 | Труба гидроцилиндра | 1 |
| 00A | 3042080 | Втулка | 1 |
| 02 | 7030925 | Шток поршня | 1 |
| 02A | 3042080 | Втулка | 1 |
| 04 | 1015435 | Головка гидроцилиндра | 1 |
| 05 | M342480 | Болт с внутренним шестигранником | 8 |
| 06 | 4348201 | Пылезащитное уплотнение | 1 |
| 07 | 4171484 замена: 4389327 | Уплотнение | 1 |
| 07 | 4389327 | Уплотнение | 1 |
| 08 | 4264981 замена: 4389326 | Кольцо | 1 |
| 08 | 4389326 | Кольцо | 1 |
| 09 | 4369508 | Стопорное кольцо | 1 |
| 10 | 4272962 | Втулка | 1 |
| 11 | 4264982 | Стопорное кольцо | 1 |
| 12 | 4252550 | Уплотнительное кольцо | 1 |
| 16 | 4264978 | Кольцо амортизатор | 1 |
| 18 | 3052363 | Поршень | 1 |
| 19 | 4185246 | Кольцо тефлон | 2 |
| 20 | 4252191 | Износостойкое кольцо | 2 |
| 21 | 4185244 замена: 4375667 | Уплотнительное кольцо | 1 |
| 21 | 4375667 | Уплотнительное кольцо | 1 |
| 24 | 4201805 | Установочный винт | 1 |
| 26 | 3063059 | Гайка | 1 |
| 35 | J75481 | Пресс-маслёнка | 1 |
| 128 | 8049357 | Трубка | 1 |
| 129 | 8064640 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 4 |
| 132 | M341260 | Болт с внутренним шестигранником | 4 |
| 133 | A811035 | Уплотнительное кольцо | 2 |
| 138 | 3049761 | Хомут | 1 |
| 139 | 8049659 | Хомут | 1 |
| 143 | J011035 | Болт с шайбой | 2 |
| 146 | 4229234 | Хомут трубки | 1 |
| 147 | J901265 | Болт | 1 |
| 148 | J950012 | Гайка | 1 |
| 149 | A590912 | Пружинная шайба | 1 |
| 200 | 9161917 замена: 9180587 | Комплект уплотнений | 1 |
| 200 | 9180587 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
