Пилотный трубопроводы (10) — HITACHI EX270-5

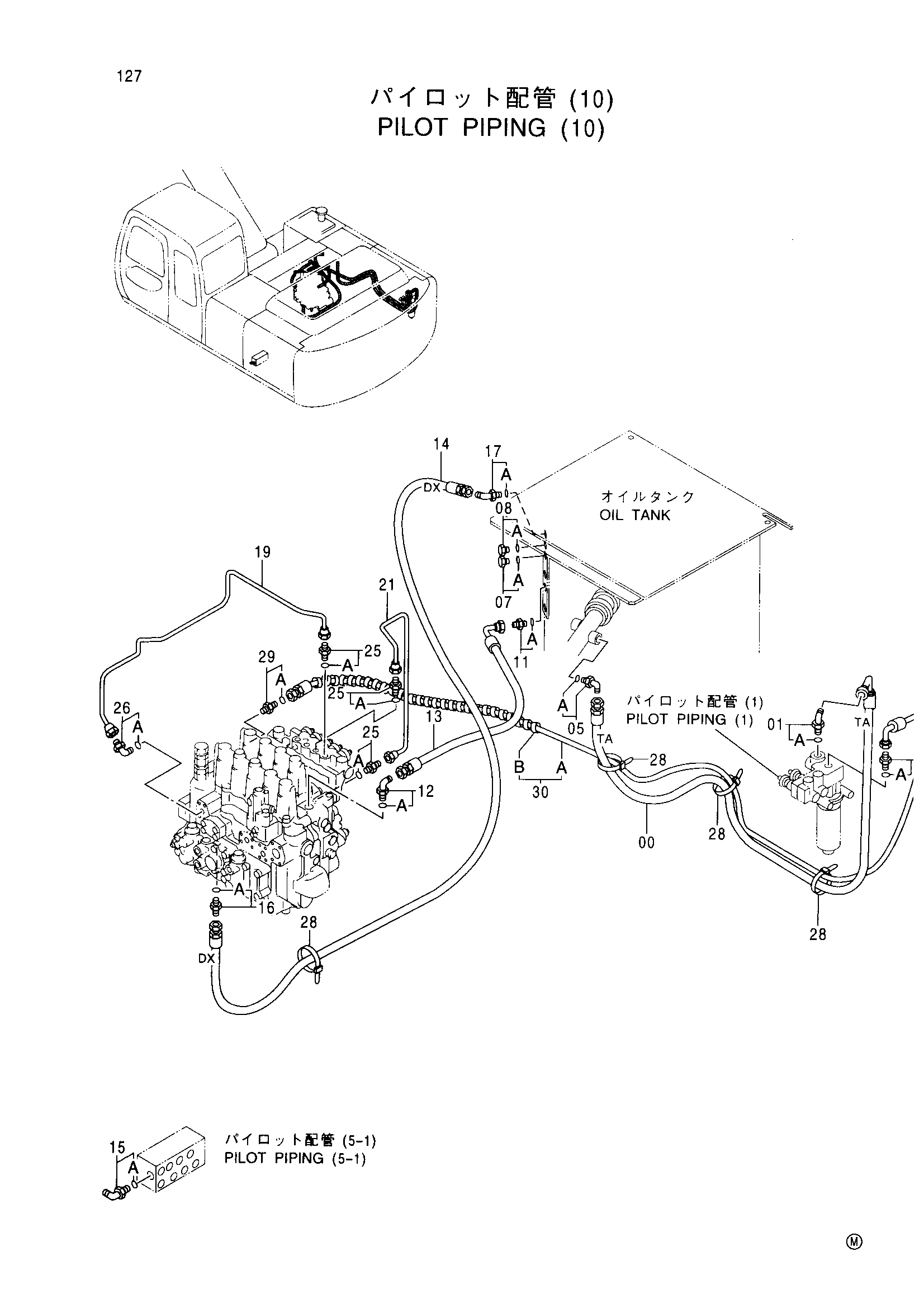

Заводская схема «Пилотный трубопроводы (10)» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4355427 | Шланг (TA) | 1 |
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4219345 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4092534 | Пробка | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4093624 | Пробка | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4154671 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4351173 | Пластиковый шланг | 1 |
| 14 | 4349806 | Пластиковый шланг | 1 |
| 15 | 4156434 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200466 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4156434 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 3071730 | Трубка | 1 |
| 21 | 3068867 | Трубка | 1 |
| 25 | 4255304 | Штуцер трубки | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4293950 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4055312 | Ленточный зажим | 4 |
| 29 | 4200465 | Адаптер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 9155424 | Шланг в сборе | 1 |
| 30A | 4376587 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
