STD. стрела <270, LC> — HITACHI EX270-5

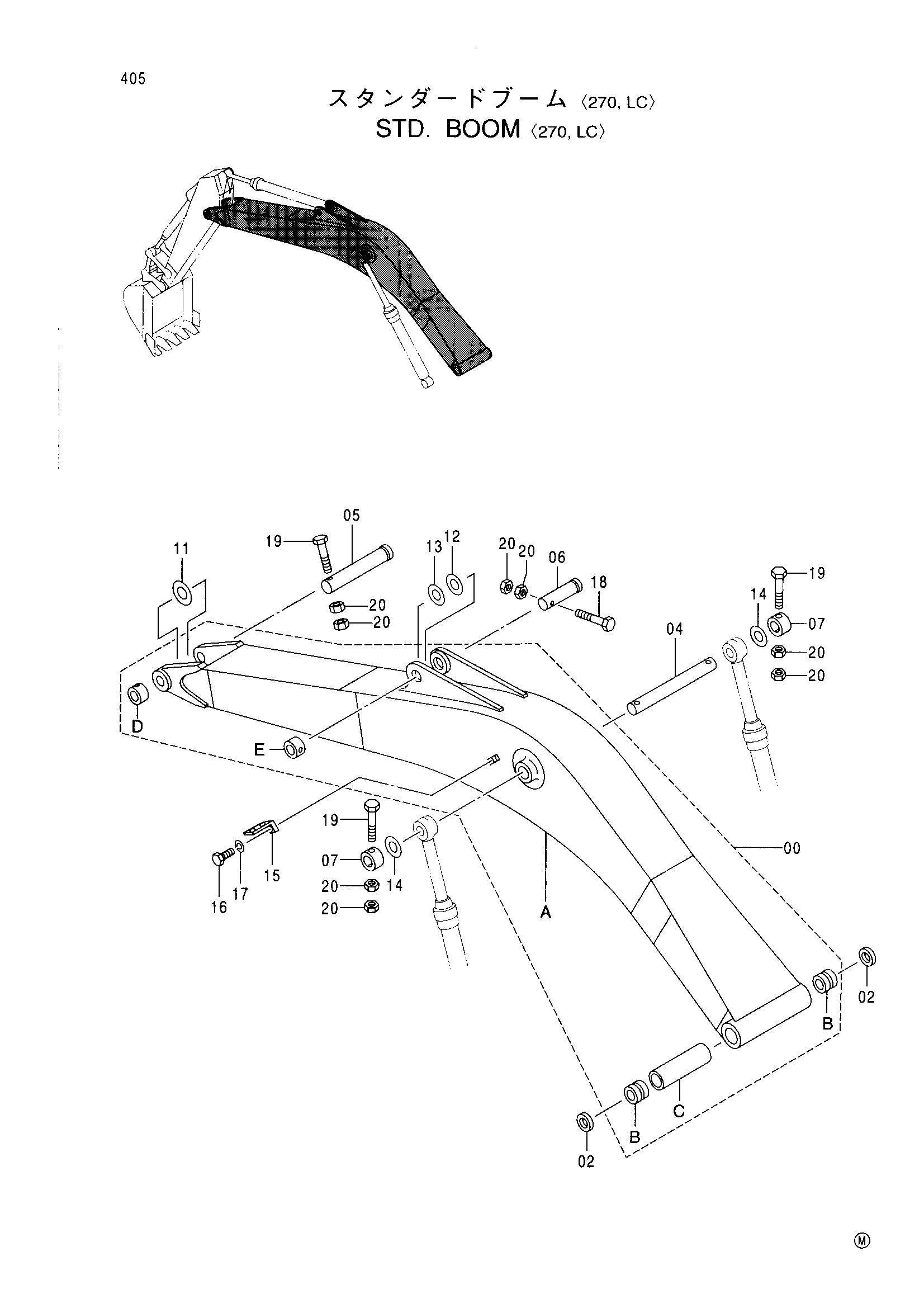

Заводская схема «STD. стрела <270, LC>» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7031418 | Стрела в сборе | 1 |
| 00A | 5004948 | Стрела | 1 |
| 00B | 3075460 | Втулка | 2 |
| 00C | 4253959 | Проставка | 1 |
| 00D | 4143531 | Ограничитель | 1 |
| 00E | 4067720 | Ограничитель | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 3075797 | Палец | 1 |
| 05 | 3055710 | Палец | 1 |
| 06 | 3026126 | Палец | 1 |
| 07 | 4143531 | Ограничитель | 2 |
| 11 | 4144513 | Регулировочная шайба 1.2 | 1 |
| 12 | 4101281 | Регулировочная шайба 1.2 | 2 |
| 13 | 4142950 | Регулировочная шайба 2.3 | 2 |
| 14 | 4189839 | Регулировочная шайба 1.2 | 2 |
| 15 | 4224631 | Кронштейн | 1 |
| 16 | J901425 | Болт | 1 |
| 17 | A590914 | Пружинная шайба | 1 |
| 18 | 4342146 | Болт | 1 |
| 19 | 4371649 | Болт | 3 |
| 20 | J950020 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
