Гидроцилиндр рукояти — HITACHI EX270-5

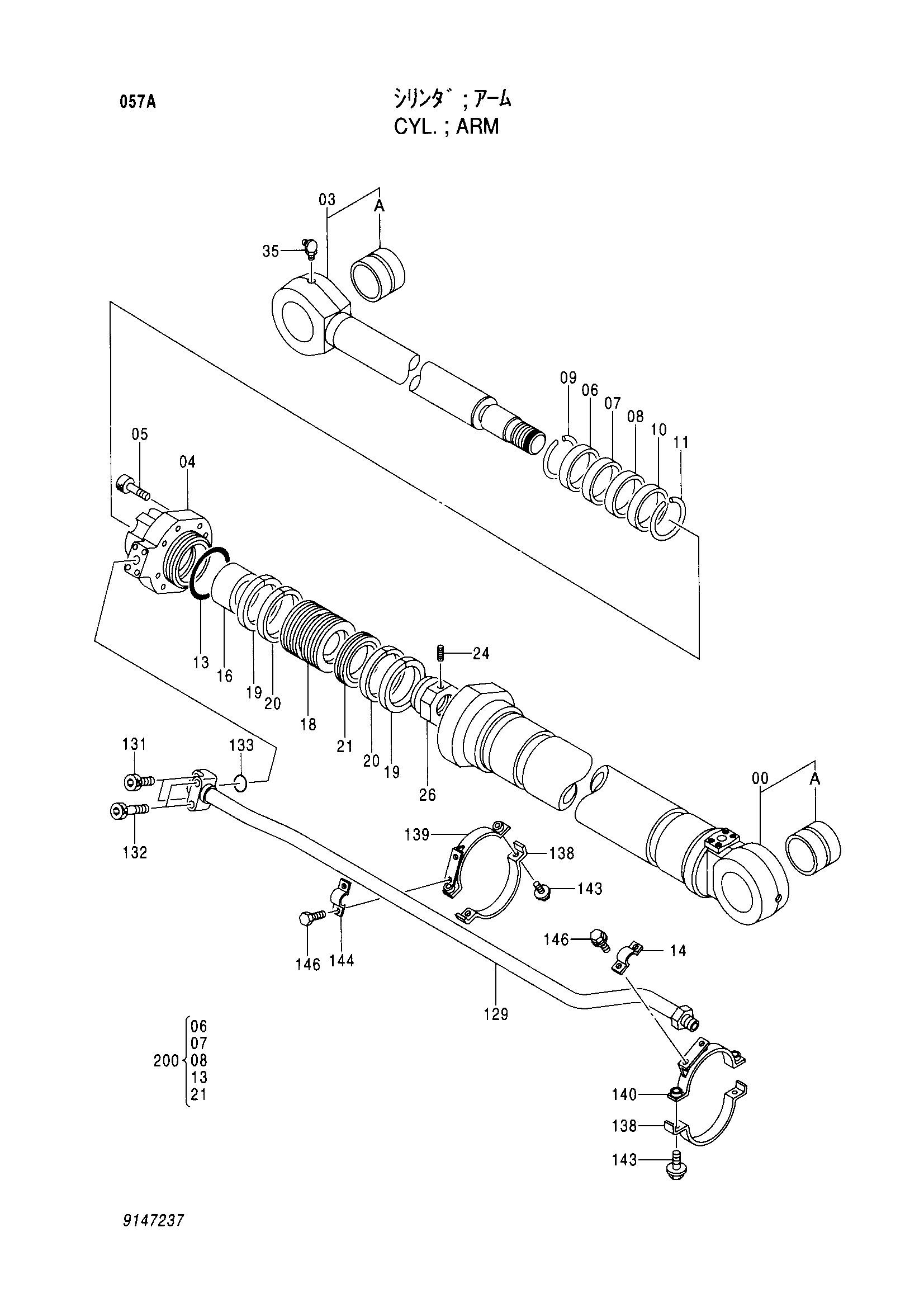

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9161887) | Гидроцилиндр рукояти | 1 | |
| 9147237 замена: 9161887 | Гидроцилиндр рукояти | 1 | |
| 00-35 | (9161896) | Гидроцилиндр.(пипелесс)<для транспортировка> | 1 |
| 00-35 | 9161893 замена: 9161896 | Гидроцилиндр.(пипелесс)<для узел в сборе of машина> | 1 |
| 00 | (9161899) | Труба гидроцилиндра | 1 |
| 00 | 7023718 замена: 9161899 | Труба гидроцилиндра | 1 |
| 00A | 3031789 | Втулка | 1 |
| 03 | 7030938 | Шток поршня | 1 |
| 03A | 3031789 | Втулка | 1 |
| 04 | 1015436 | Головка гидроцилиндра | 1 |
| 05 | M342480 | Болт с внутренним шестигранником | 8 |
| 06 | 4348207 | Пылезащитное уплотнение | 1 |
| 07 | 4168227 замена: 4375666 | Уплотнение | 1 |
| 07 | 4375666 | Уплотнение | 1 |
| 08 | 4252192 замена: 4375663 | Кольцо | 1 |
| 08 | 4375663 | Кольцо | 1 |
| 09 | 4369509 | Стопорное кольцо | 1 |
| 10 | 4272963 | Втулка | 1 |
| 11 | 4267139 | Стопорное кольцо | 1 |
| 13 | 4380144 | Уплотнительное кольцо | 1 |
| 16 | 4267137 | Кольцо амортизатор | 1 |
| 18 | 3052364 | Поршень | 1 |
| 19 | 4185247 | Кольцо тефлон | 2 |
| 20 | 4194621 | Износостойкое кольцо | 2 |
| 21 | 4185245 замена: 4375664 | Уплотнительное кольцо | 1 |
| 21 | 4375664 | Уплотнительное кольцо | 1 |
| 24 | 4201806 | Установочный винт | 1 |
| 26 | 3063060 | Гайка | 1 |
| 35 | J75581 | Пресс-маслёнка | 1 |
| 129 | 8053093 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 2 |
| 132 | M341260 | Болт с внутренним шестигранником | 2 |
| 133 | A811035 | Уплотнительное кольцо | 1 |
| 138 | 3043349 | Хомут | 2 |
| 138 | 3080216 | Хомут | 2 |
| 139 | 8049660 | Хомут | 1 |
| 139 | 8069891 | Хомут | 1 |
| 140 | 8049661 | Хомут | 1 |
| 140 | 8069890 | Хомут | 1 |
| 143 | J011035 | Болт с шайбой | 4 |
| 144 | 4174241 | Хомут трубки | 2 |
| 146 | J011025 | Болт с шайбой | 4 |
| 200 | 9161918 замена: 9180579 | Комплект уплотнений | 1 |
| 200 | 9180579 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
