Пилотный трубопроводы (11) — HITACHI EX270-5

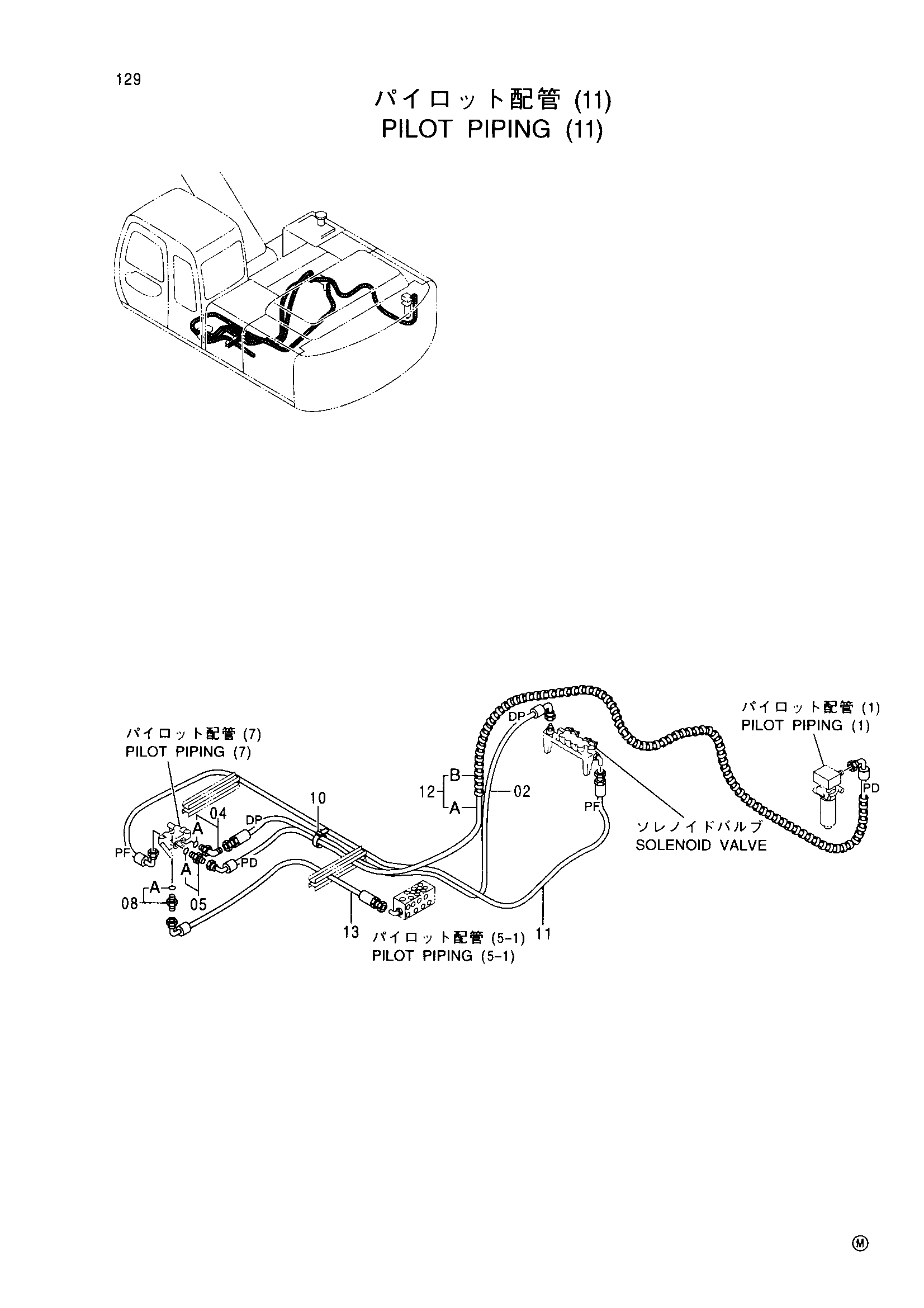

Заводская схема «Пилотный трубопроводы (11)» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4355420 | Пластиковый шланг (DP) | 1 |
| 04 | 4154671 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4200466 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4346499 | Фильтр | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4055312 | Ленточный зажим | 1 |
| 11 | 4371504 | Шланг (PF) | 1 |
| 12 | 9159008 | Шланг в сборе | 1 |
| 12A | 4371506 | Шланг (PD) | 1 |
| 12B | 4327293 | Защитный кожух | 4 |
| 13 | 4365595 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
