Механизм натяжения <280H, LCH> — HITACHI EX270-5

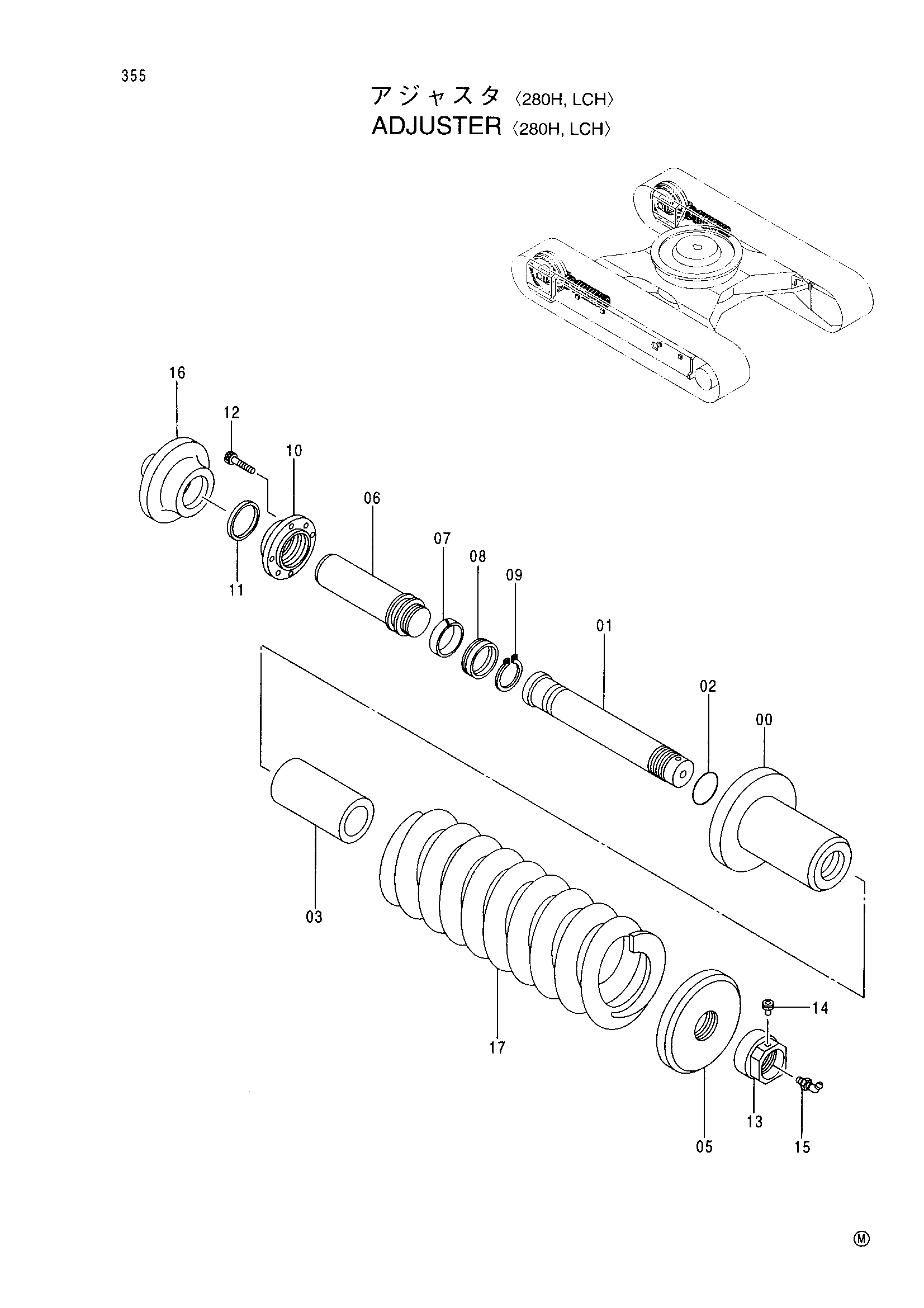

Заводская схема «Механизм натяжения <280H, LCH>» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9159015 | Механизм натяжения в сборе | 2 | |
| 00 | 2040778 | Гидроцилиндр | 1 |
| 01 | 3078695 | Шток | 1 |
| 02 | 4140481 | Уплотнительное кольцо | 1 |
| 03 | 4382972 | Проставка | 1 |
| 05 | 3078697 | Шайба | 1 |
| 06 | 2040779 | Шток поршня | 1 |
| 07 | 4182363 | Износостойкое кольцо | 1 |
| 08 | 4137866 | U-образная манжета | 1 |
| 09 | 991349 | Стопорное кольцо | 1 |
| 10 | 3053246 | Фланец | 1 |
| 11 | 4264035 | Пылезащитное уплотнение | 1 |
| 12 | M341022 | Болт с внутренним шестигранником | 4 |
| 13 | 3075543 | Гайка | 1 |
| 14 | 4248106 | Пробка | 1 |
| 15 | 4255055 | Клапан | 1 |
| 16 | 3078698 | Держатель | 1 |
| 17 | 3078696 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
